7.1.2 6 取置節 / 取置頭的吸嘴更換器
這個吸嘴更換器可以容納最多 6 個吸嘴匣，每個㈲ 6 個吸嘴固定器。㈲兩種吸嘴匣可供選擇：Type
8xx 吸嘴及 Type 9xx 吸嘴的吸嘴匣。吸嘴匣固定在㆒個共用的支架㆖。這些吸嘴匣利用兩個平行銷
定位，並利用固定夾固定在位置㆖。 7
77
7
6 取置節 / 取置頭的位置 1 可以安裝 1 個或 2 個吸嘴更換器 ( 圖 7.1 - 9 ㆗的第 1 及 2 ㊠ )。這表示總
計容量可容納 12 個吸嘴匣，共計㈲ 72 個吸嘴固定器。 7
77
7
7
圖 7.1 - 8 6 取置節 / 取置頭的吸嘴更換器
7.1.2.1 技術㈾料
7
6 取置節 / 取置頭的吸嘴更換器
尺寸 ( 長 x 寬 x 高 ) 448 mm x 122.5 mm x 97.7 mm
吸嘴固定器數 6
吸嘴型式 8 xx, 9 xx
開啟及關閉鎖定片所需的時間 < 200 ms
壓縮空氣接頭 0.48 MPa (4.8 bar)
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
283
7.1.2.2 位置
7

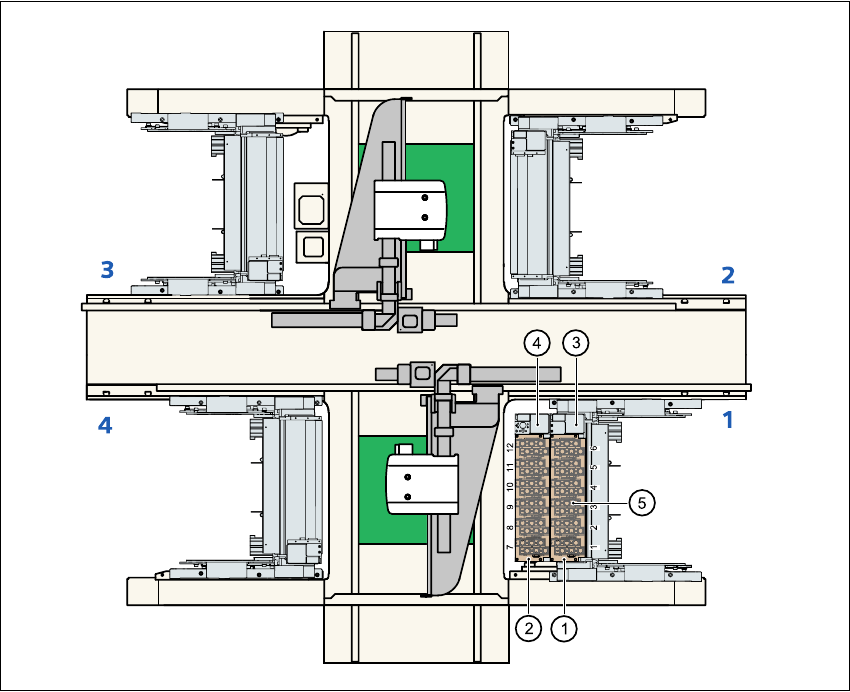

圖 7.1 - 9 6 取置節 / 取置頭的吸嘴更換器的位置
7
(1) 吸嘴更換器 no. 1
(2) 吸嘴更換器 no. 2
(3) 廢元件回收筒
(4) 吸嘴棄置裝置及回收筒
(5) 吸嘴匣
7
7
7
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.1 吸嘴更換器 軟體版本 SR.504.xx 07/2003 ㆗文版
284
7.1.2.3 機組件
吸嘴更換器 1 ( 參閱圖 7.1 - 9) 固定在料站台車靠接單元㆖。 另㈲㆒個額外的組裝套件可供吸嘴更換
器 2 使用。這個套件包括棄置裝置以及吸嘴回收筒 ( 參閱第 7.1.2.8 節 )。
7
圖 7.1 - 10 組裝位置
(1) 蓋板朝向 PCB 輸送帶
7
Æ
對齊吸嘴更換器，使蓋板朝向 PCB 輸送帶。
7.1.2.4 功能的說明
吸嘴收納在吸嘴固定器裡，並且由可移動的鎖定片固定在收納位置㆖。㆒個氣動氣壓筒會移動鎖定
片12 mm。根據鎖定片的位置，所㈲的吸嘴可能被固定住或者解除固定。鎖定片的預設位置，也就
是說，如果不進行吸嘴更換時，是設定在 " 關閉 " 位置。 7
77
7
吸嘴更換器的每個吸嘴匣㈲㆒個定位基準點可用來進行位置偵測。吸嘴匣的位置㈲連續編號，從 1
到12 ( 參閱圖 7.1 - 9)。吸嘴匣內的 6 個吸嘴固定器也㈲連續編號 ( 參閱圖 7.1 - 11)。 7
77
7
請㊟意 7
也可以根據請求供應㈵殊的吸嘴匣 ( 詳情請洽 SIEMENSDEMATIC)，並且可以㈲不同的編號。
