7 夾爪工作站 擴充 SIPLACE HF 使用手冊 7. 1 吸嘴更換器 軟體版本 SR.504.xx 07/ 2003 ㆗文版 292 7. 1 .3.2 位置 7 圖 7. 1 - 1 6 吸嘴更換器與元件廢吸嘴 回收筒的位置 7 7 7 7 TH 1 雙取置頭 (TwinHead ) ，懸臂 1 7 7 7 7 TH2 雙取置頭 (TwinHead ) ，懸臂 2 7 7 7 7 ( 1 ) 吸嘴更換器， 位置 1 (2) 標準…
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
291
7.1.3 SIPLACE 雙取置頭 (TwinHead) 吸嘴更換器
這個吸嘴更換器可容納最多 12 個吸嘴匣。㈲兩種吸嘴匣可供選擇：標準吸嘴匣及㈵殊吸嘴或夾爪
的吸嘴匣。吸嘴匣固定在㆒個共用的支架㆖。吸嘴匣以 2 個平行銷定位並以 2 個埋頭螺絲固定在位
置㆖。 7
77
7
位置 1 及 3 可以安裝 1 個吸嘴更換器 ( 參閱圖 7.1 - 16 ㆗的第 1 及 5 ㊠ )。這表示總計可容納 8 個標
準吸嘴匣及 4 個㈵殊吸嘴或夾爪的吸嘴匣，共計㈲ 2 x 72 個吸嘴固定器。 7
77
7
7
圖 7.1 - 15 SIPLACE 雙取置頭 (TwinHead) 的吸嘴更換器
7
7
7.1.3.1 技術㈾料
7
SIPLACE 雙取置頭 (TwinHead) 吸嘴更換器
尺寸 ( 長 x 寬 x 高 ) 448 mm x 68.5 mm x 49 mm
吸嘴固定器數
16 個標準吸嘴
4 個㈵殊吸嘴或夾爪 7
77
7
吸嘴型式
5xx，標準
4 xx 附轉接頭
9 xx 附轉接頭
吸嘴轉換時間 < 2 s
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.1 吸嘴更換器 軟體版本 SR.504.xx 07/2003 ㆗文版
292
7.1.3.2 位置
7

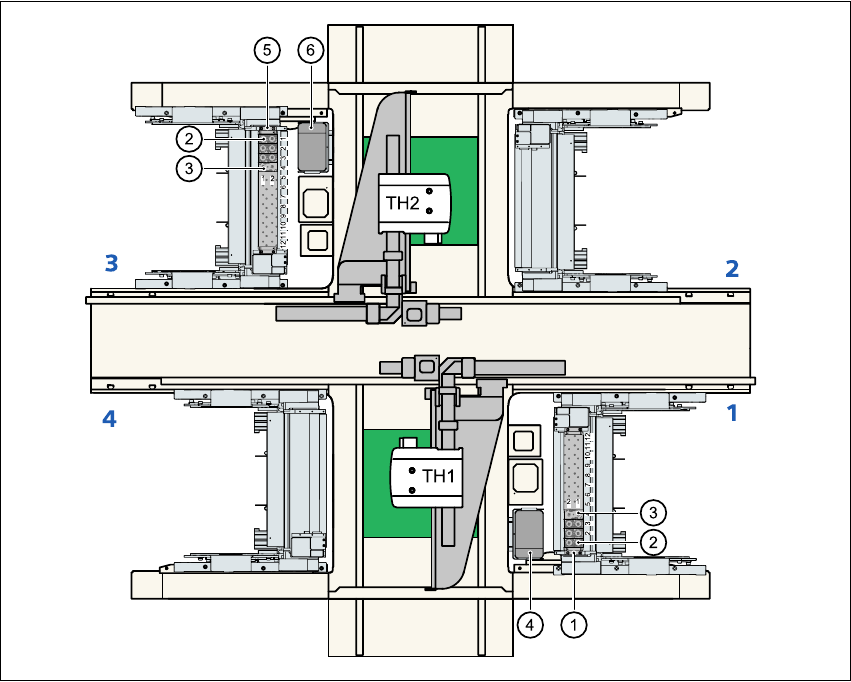

圖 7.1 - 16 吸嘴更換器與元件廢吸嘴回收筒的位置
7
77
7
TH1 雙取置頭 (TwinHead)，懸臂 1 7
77
7
TH2 雙取置頭 (TwinHead)，懸臂 2 7
77
7
(1) 吸嘴更換器，位置 1
(2) 標準吸嘴匣
(3) ㈵殊吸嘴或夾爪的吸嘴匣
(4) 元件廢吸嘴回收筒，位置 1
(5) 吸嘴更換器，位置 3
(6) 元件廢吸嘴回收筒，位置 3
7
7
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
293
7.1.3.3 機組件
吸嘴更換器固定在料站台車靠接單元㆖。
7
圖 7.1 - 17 組裝位置
7
(1) 標示孔
(2) 操作㆟員側
(3) 箭頭朝向 PCB 輸送帶
7
Æ
對正吸嘴更換器使標示孔 ( 第1㊠) 位於㊧側，從操作員㆟側看。
