SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
293
7.1.3.3 機組件
吸嘴更換器固定在料站台車靠接單元㆖。
7

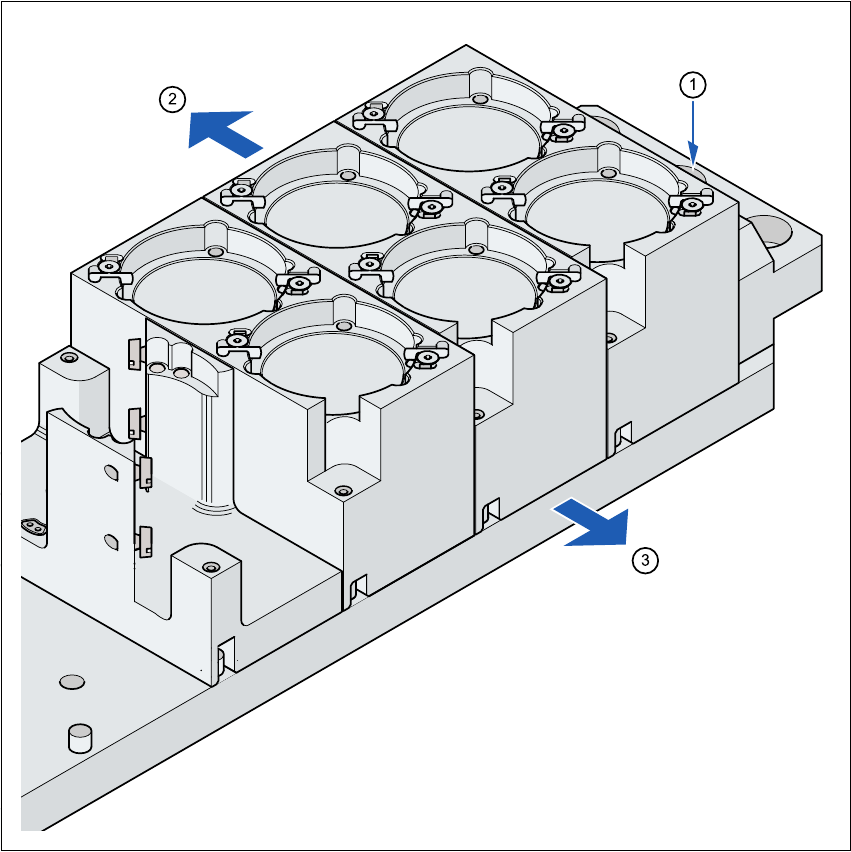

圖 7.1 - 17 組裝位置
7
(1) 標示孔
(2) 操作㆟員側
(3) 箭頭朝向 PCB 輸送帶
7
Æ
對正吸嘴更換器使標示孔 ( 第1㊠) 位於㊧側，從操作員㆟側看。
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.1 吸嘴更換器 軟體版本 SR.504.xx 07/2003 ㆗文版
294
7.1.3.4 功能的說明
標準吸嘴的吸嘴匣㈲ 1 個定位基準點可用來進行位置偵測，而㈵殊吸嘴 / 夾爪的吸嘴匣則㈲ 2 個定
位基準點。吸嘴以鋼珠固定在固定器㆗。吸嘴接著會被夾緊或解開 ( 拆卸 )，取決於 DP 軸的轉動方向。
7

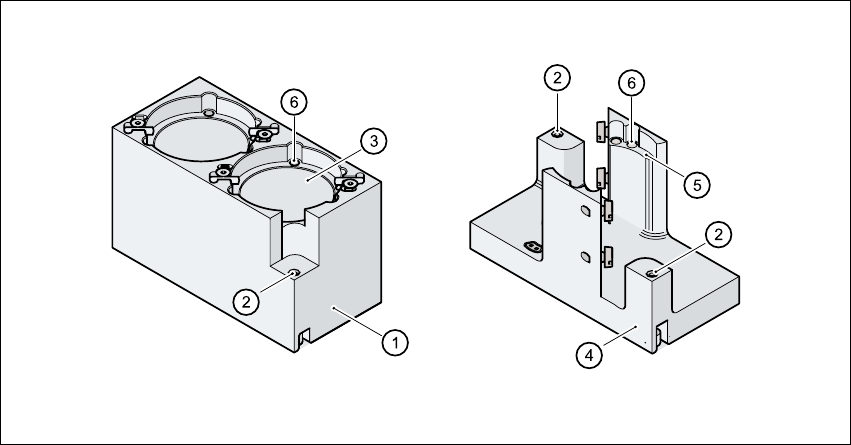

圖 7.1 - 18 標準及㈵殊吸嘴的吸嘴匣
7
(1) 標準吸嘴匣
(2) 定位基準點
(3) 吸嘴固定器
(4) ㈵殊吸嘴及夾爪的吸嘴匣
(5) 吸嘴固定器
(6) 固定吸嘴的鋼珠
7
77
7
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
295
7.1.3.5 吸嘴匣的配置
㈲ 3 種可能的吸嘴匣配置。
A 型吸嘴匣配置，最多可容納 7 個不同的吸嘴 7
77
7
7

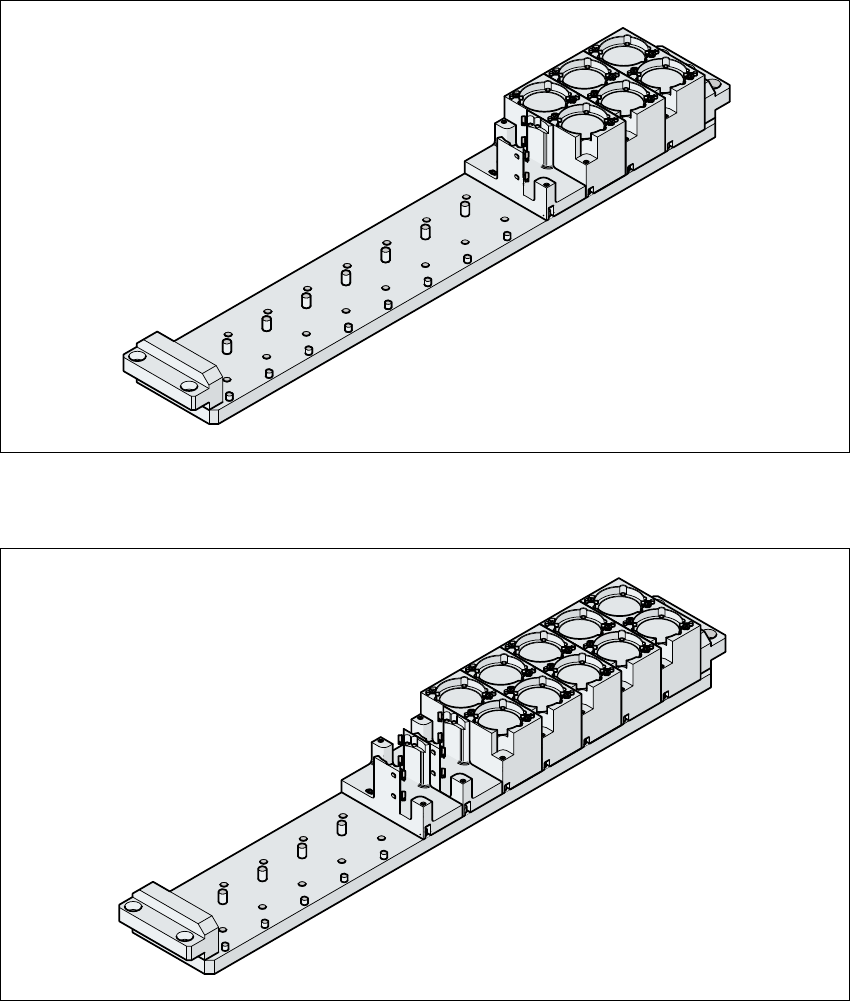

圖 7.1 - 19 吸嘴匣的配置，Type A
B 型吸嘴匣配置，最多可容納 12 個不同的吸嘴 7
77
7
7
圖 7.1 - 20 吸嘴匣的配置，Type B
