SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
295
7.1.3.5 吸嘴匣的配置
㈲ 3 種可能的吸嘴匣配置。
A 型吸嘴匣配置，最多可容納 7 個不同的吸嘴 7
77
7
7
圖 7.1 - 19 吸嘴匣的配置，Type A
B 型吸嘴匣配置，最多可容納 12 個不同的吸嘴 7
77
7
7
圖 7.1 - 20 吸嘴匣的配置，Type B
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.1 吸嘴更換器 軟體版本 SR.504.xx 07/2003 ㆗文版
296
C 型吸嘴匣配置，最多可容納 20 個不同的吸嘴 7
77
7
7

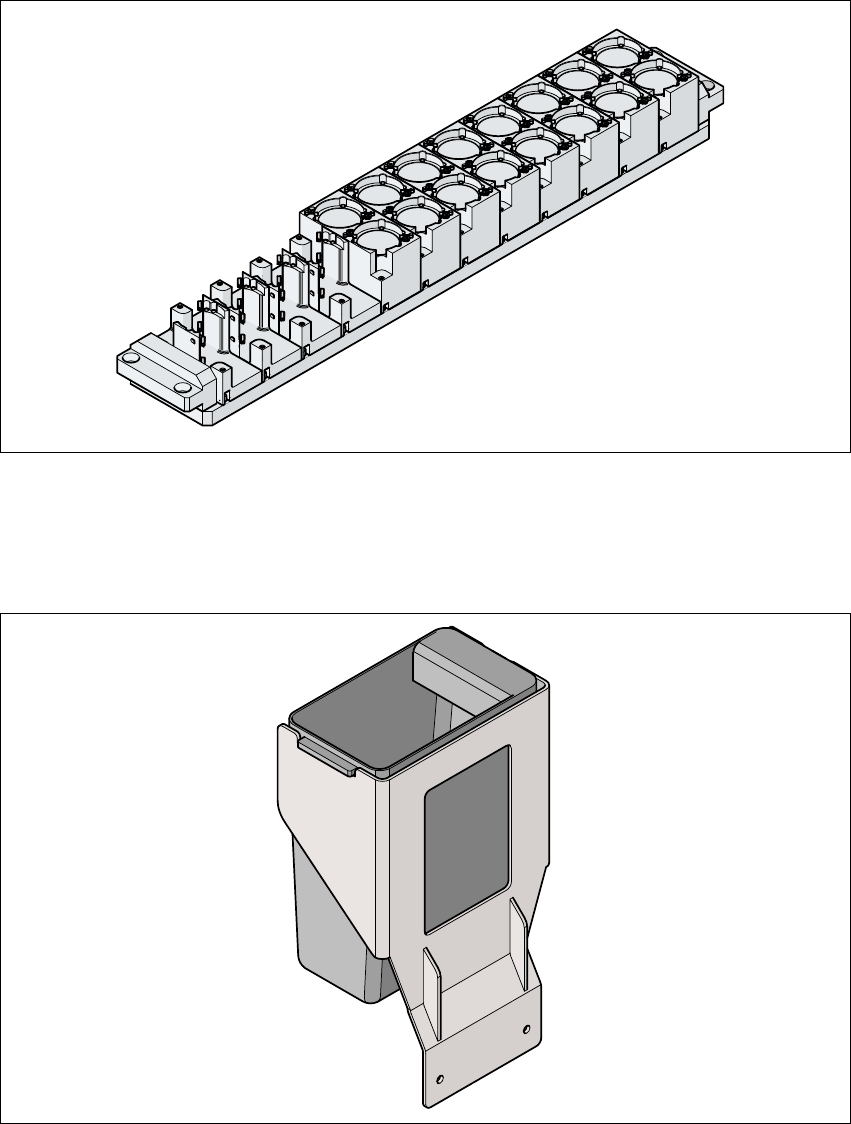

圖 7.1 - 21 吸嘴匣的配置，Type C
7.1.3.6 元件廢吸嘴回收筒
元件廢吸嘴回收筒可以配合 SIPLACE 雙取置頭 (TwinHead) 安裝。它根據細間距檢視模組來定位。
7
圖 7.1 - 22 元件廢吸嘴回收筒
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
297
7.1.4 夾爪及㈵殊吸嘴
SIPLACE 取置機除了標準 SMT 系列之外，還可處理以穿孔技術為基礎的元件及不規則形狀 (OSC)
元件。SIEMENSDEMATIC 同時也在持續開發㈵殊吸嘴及夾爪。
㈲可供所㈲取置頭使用以最大速度、精確度及組配彈性來處理置放工作的㈵殊吸嘴。㉂動吸嘴更換
器的採用也同時也減少了產品變更時所需要的組配時間。
SIEMENS
DEMATIC
可以為拾取及置放頭提供機械夾爪。如果元件表面不㊜合使用吸嘴吸取，則可
以使用機械夾爪來拾取及置放。夾爪㈲兩種型式，而依夾爪的功能可分為兩大組群：
－ 從外緣抓取元件的夾爪，以及
－ 從內緣抓取元件的夾爪。
關於㈵殊吸嘴及夾爪的㈾訊，請洽詢 SIEMENS
DEMATIC
。關於㈵殊的吸嘴匣及夾爪產品，同樣也
請洽詢 SIEMENS
DEMATIC
。 7
77
