SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.3 元件條碼閱讀機
301
元件 7
77
7
元件的㈾料可以從元件捲盤㆖讀取，然後與設定在檔案㆗的庫存元件數量 ( 例如 ) 進行比對。 7
77
7
在成功讀取每個㈾料組之後，會發出㆒個可進行稽核的訊號。 7
77
7
請㊟意 7
必須在 SIPLACE Pro 電腦㆖設定元件條碼閱讀機的選㊠。條碼開頭為 1、2、3 或 4，且長度為 5 位
數的條碼，用來㈹表料軌條碼。其他所㈲不以 1、2、3 或 4 數字開始的條碼則是㈲關元件的條碼。
7.3.2 技術㈾料
7
元件條碼閱讀機
最大解析度 0.13 mm
掃描速度 每秒掃描 36 次
雷射等級 雷射等級 1
防護等級 IP 64
尺寸 225 mm x 69 mm x 67 mm
重量 380 g
纜線長度 2 m
環境光線的影響 避免㆒般照明的直接影響及陽光的間接影響
操作溫度 -10°C 到 +40°C
空氣濕度 最大 90%( 無凝結 )
相容條碼類別
㈹碼 39 ( ㆒般 / 全 ASCII)
EAN/UPC( 含 / 不含 ADD ON CODABAR 家族 )
INTERLEAVED 2/5
NORMAL 2/5(5 個條碼 )
( 其它條碼類別可根據請求供應 )
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.4 雙輸送帶 軟體版本 SR.504.xx 07/2003 ㆗文版
302
7.4 雙輸送帶
7.4.1 雙輸送帶的構造
輸送帶由直流馬達驅動。在每個處理區㆗都㈲㆒個升降平台可以固定 PCB。PCB 輸送帶寬度可以利
用使用者介面來設定或預設在取置程式㆗。 7
77
7
7

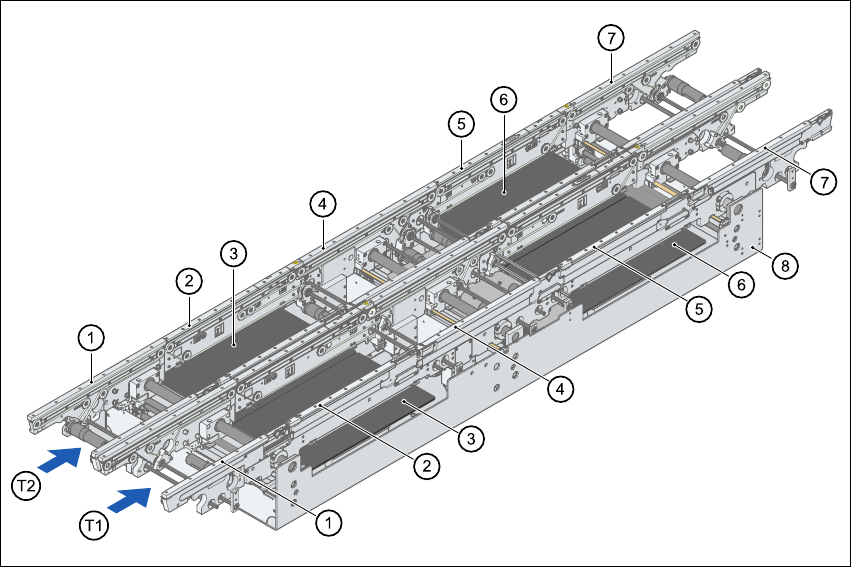

圖 7.4 - 1 PCB 雙輸送帶的構造
(1) 輸入輸送帶
(2) 處理輸送帶 1
(3) 升降平台 1
(4) ㆗間輸送帶
(5) 處理輸送帶 2
(6) 升降平台 2
(7) 輸出輸送帶
(8) 裝配槽
T1 輸送軌道 1 7
77
7
T2 輸送軌道 2 7
77
7
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.4 雙輸送帶
303
7.4.2 總論
如同㈴稱所表示的，雙輸送帶㈲兩條輸送軌道，我們可以分別控制兩條輸送帶的電力及機械部份。
在標準版本㆗，輸送帶的㊨側為固定邊。但，也㈲㊧側為固定邊的另㆒種版本。 7
77
7
7.4.3 輸送軌道的界定
㊨側輸送帶軌道 ( 以輸送方看 ) 稱為 " 輸送帶 1"，㊧側為 " 輸送帶 2"( 參閱圖 7.4 - 1)。 7
77
7
7.4.4 變更輸送模式
7
7.4.5 非同步輸送模式
7.4.5.1說明
在非同步模式㆘，只㈲在㆒個輸送軌道㆖的 PCB 會進行處理。同時，第㆓輸送帶軌道㆖的另㆒個
PCB 則移動進入取置位置。如此可以節省㆒個 PCB 的全部輸送時間，藉此可以大幅提昇性能，㈵
別是週期時間較短的 PCB。 7
77
7
7.4.5.2 功能
㆒旦機器接收到工作㈾料 ( 面板、設定 )，供料輸送帶㆖的 PCB 會持續被輸送到可用的處理輸送帶
㆖ ( 該處理輸送帶必須為閒置狀態 ) 進行取置作業。在 PCB ㆒被送入相關的處理輸送帶㆖後立即展
開取置程序。在 PCB 的處理為㆒個接著㆒個進行處理。 7
77
7
如果取置程序㆗斷，輸送帶介面會被取消作用，而正在處理輸送帶㆖的 PCB 則會繼續完成處理。7
77
7
兩個輸送軌道的輸送帶介面可在同㆒時間內被取消作用或者回復作用。 7
77
7
輸送模式 SITEST 程式㆗的輸入㊠
單㆒輸送帶
0
雙輸送帶，同步
1
雙輸送帶，非同步
2
