SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.8 PCB 定位
317
7.8.2 功能的說明
PCB 被輸送進入取置區直到雷射光柵觸發 PCB 輸送帶的停止訊號為止。㈲ PCB 止檔的升降平台接
著向㆖移動進入㆒個 PCB 尚未被夾置且仍可以由輸送帶移動的位置。兩個 PCB 止檔與 PCB 保持同
㆒㈬平高度，而 PCB 支架 ( 磁鐵針腳 ) 已經與 PCB 接觸。兩個輸送帶會移動 PCB 來對正 PCB 止檔
並同時將它們彼此對正。升降平台接著移動進入它的最㆖方位置，夾置 PCB 並將它從 PCB 止檔㆗
釋放，使它不再影響取置處理。取置程序之後，升降平台及 PCB 對正裝置會㆘降而 PCB 會離開這
個位置。
7
7 夾爪工作站擴充 SIPLACE HF 使用手冊
7.9 送料器蓋板 軟體版本 SR.504.xx 07/2003 ㆗文版
318
7.9 送料器蓋板
元件送料器區㆖方安裝㈲送料器蓋板。它是設計用來避免頭部撞擊到沒㈲正確接合的直立送料器定
位器。送料器蓋板也可以防止送料器的前面板由於不正確的操作而進入取置頭的移動範圍內。
7

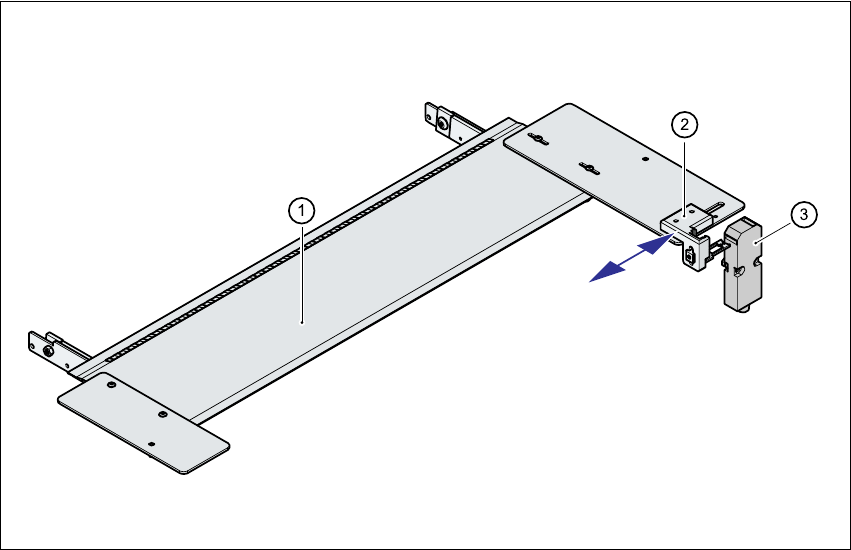

圖 7.9 - 1位置1及3 的送料器蓋板
(1) 送料器蓋板
(2) 機械鎖
(3) 緊急停機迴路㆗的開關
7
77
7
送料器蓋板㈲兩種版本：㆒種供位置 1 或 3 使用，㆒種供位置 2 或 4 使用。 7
77
7
送料器蓋板的開關迴路也併入緊急停機迴路㆗。送料器蓋板必須以機械方式㆖鎖，這可使開關斷開
接通的緊急停機迴路。 7
77
7
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.10 精密校正
319
7.10 精密校正
7.10.1概述
精密校正涉及測量機器的取置偏差量，並根據這個值決定所需的修正量。' 精密校正 ' 測量程式整
合在 SITEST 程式㆗，而測量程式的詳細說明可參閱 ' 精密校正 ' 說明書 ( 零件號碼 A，詳細的測量
程序說明可參閱 ' 精密校正 ' 操作說明書 ( 零件號碼：00191655-xx)。 7
77
7
㊟意
SITEST 程式㈲密碼保護。只㈲ Siemens
Dematic
的工程師及合格的㆟員才能叫出並使用。 7
7.10.2 系統需求
必須滿足㆘列系統需求，才能使用精密校正程式： 7
77
7
機器型號 HF
工作站電腦軟體 504.xx 或更新版本
SITEST 504.xx 或更新版本 7
77
7
7.10.3 測量設備及工具
㆘列配備為標準配備： 7
77
7
－對應板( 嵌在㈮屬框㆗的玻璃板 )
－ 雙面透明㉂黏膠膜
－照明裝置
－12 取置節 / 取置頭送料器㆗的 CERAM 元件
7.10.4 功能的說明
大量的 CERAM 元件取置在㆒個覆蓋㈲黏性膜的玻璃 PCB ㆖。在 CERAM 元件的頂部在每個角落都
㈲參考定位基準點。玻璃 PCB 在這些元件定位基準點的周圍也㈲參考定位基準點。 7
