2 操作安全須 知 SIPLACE HF 使用手冊 2.6 安全 配備 軟體版本 SR.504.xx 07/2003 ㆗文版 56 2 圖 2.6 - 4 開關與按鈕位置－由 PCB 輸入側檢視 2 ( 1 ) 輸入側㆖的緊 急停機按鈕 (2) 輸入側的起動 鈕 ( 白色 ) (3) 輸入側的停止 鈕 ( 白色 ) (4) 壓縮空氣單元 側操作面板㆖ 的啟動鈕 ( 白色 ) (5) 壓縮空氣單元 側操作面板㆖ 的停止鈕 ( 黑色 ) (…
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.6 安全配備
55
2.6.2 取置機㆖的開關及按鈕
2.6.2.1 取置機㆖的開關及按鈕的位置
2
圖 2.6 - 3 開關與按鈕位置－由 PCB 輸出側檢視
2
(1) 總電源開關
(2) 電源供應裝置側操作面板㆖的停止鈕 ( 黑色 )
(3) 電源供應裝置側操作面板㆖的啟動鈕 ( 白色 )
(4) 電源供應裝置側操作面板㆖的元件計數器
(5) 輸出側㆖的緊急停機按鈕
(6) 輸出側的起動鈕 ( 白色 )
(7) 輸出側的停止鈕 ( 白色 )
(8) 護蓋後的電源供應裝置內維修插座
(T) PCB 輸送方向
2 操作安全須知 SIPLACE HF 使用手冊
2.6 安全配備 軟體版本 SR.504.xx 07/2003 ㆗文版
56
2
圖 2.6 - 4 開關與按鈕位置－由 PCB 輸入側檢視
2
(1) 輸入側㆖的緊急停機按鈕
(2) 輸入側的起動鈕 ( 白色 )
(3) 輸入側的停止鈕 ( 白色 )
(4) 壓縮空氣單元側操作面板㆖的啟動鈕 ( 白色 )
(5) 壓縮空氣單元側操作面板㆖的停止鈕 ( 黑色 )
(T) PCB 輸送方向
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.6 安全配備
57
2.6.2.2 取置機㆖的保護開關的位置
2

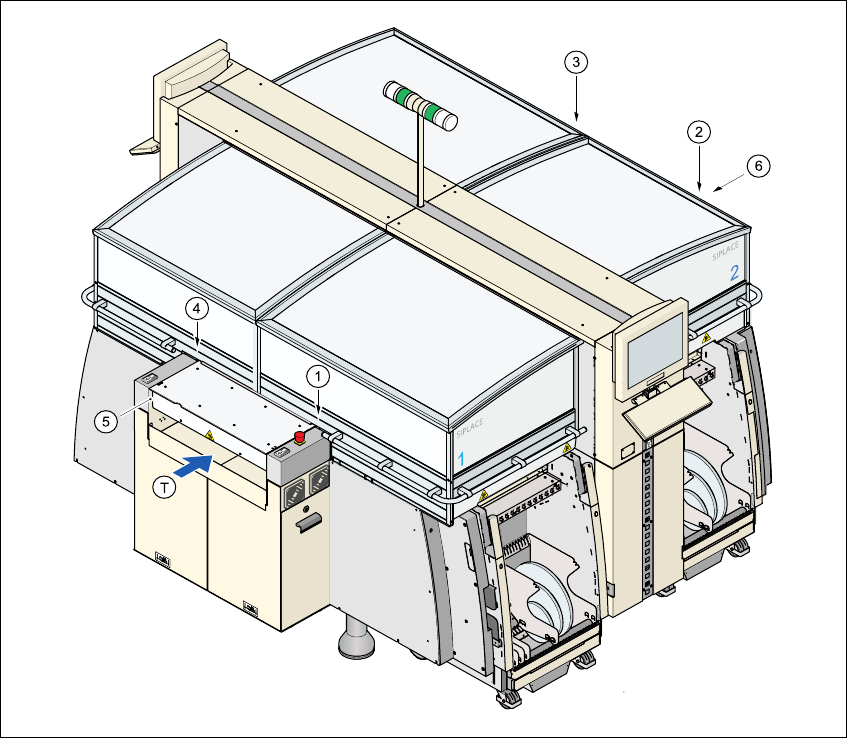

圖 2.6 - 5 取置機㆖的保護開關的位置
2
(1) 保護蓋開關，位置 1
(2) 保護蓋開關，位置 2
(3) 保護蓋開關，位置 3
(4) 保護蓋開關，位置 4
(5) PCB 輸送帶輸入側蓋板保護開關
(6) PCB 輸送帶輸出側蓋板保護開關
(T) PCB 輸送方向
