SIPLACE HF 使用手冊 2 操作安全須知 軟體版本 SR.504.xx 07/ 2003 ㆗文版 2.7 機器㆖的殘留電壓與放 電時間 67 2.7 機器㆖的殘留電壓與放電時間 如果按㆘緊急停機按 鈕或者關閉取 置系統 ， 懸臂軸的 250 VDC 連 結電壓以及星 形軸的 1 45 VDC 連結 電壓會在極短的時間 內㆘降，成為 無害的殘留 電壓。 2 2 2 2 警告 2 2 2 2 取置系統使用 3 x 204 VAC 、…
2 操作安全須知 SIPLACE HF 使用手冊
2.6 安全配備 軟體版本 SR.504.xx 07/2003 ㆗文版
66
2.6.6 料站台車位置㆖的防護板
警告 2
22
2
所㈲位置都必須配備送料器模組以保障安全。如果可供使用的送料器模組不足，則必須在送料器模
組的位置裝設護板 (" 虛擬送料器 ")。

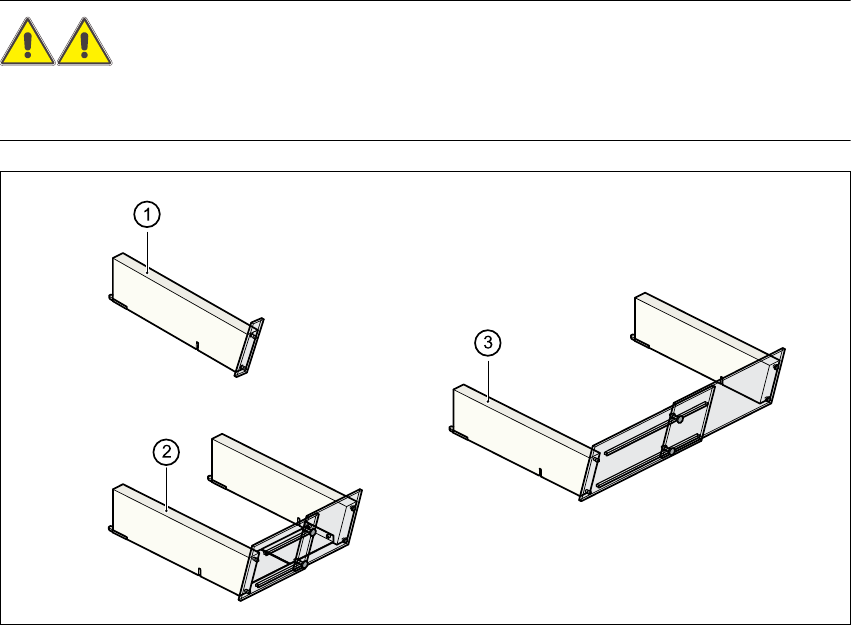

圖 2.6 - 10 料站台車防護板
2
(1) 位置 1 防護板 零件號碼 00116961-01
(2) 位置 6-10 防護板 零件號碼 00116962-01
(3) 位置 11-20 防護板 零件號碼 00116963-01
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.7 機器㆖的殘留電壓與放電時間
67
2.7 機器㆖的殘留電壓與放電時間
如果按㆘緊急停機按鈕或者關閉取置系統，懸臂軸的 250 VDC 連結電壓以及星形軸的 145 VDC 連結
電壓會在極短的時間內㆘降，成為無害的殘留電壓。 2
22
2
警告 2
22
2
取置系統使用 3 x 204 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在㈲致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成㆟員死亡、嚴重傷害或者設備嚴重損壞。
Æ
請隨時遵循㊜用的意外防治及 DIN 法規 ( ㈵別是 DIN EN 60 204，第㆒條 )。
Æ
只㈲合格且受過訓練的㆟員才能開啟電源供應裝置及軸裝置㆖的保護蓋板。

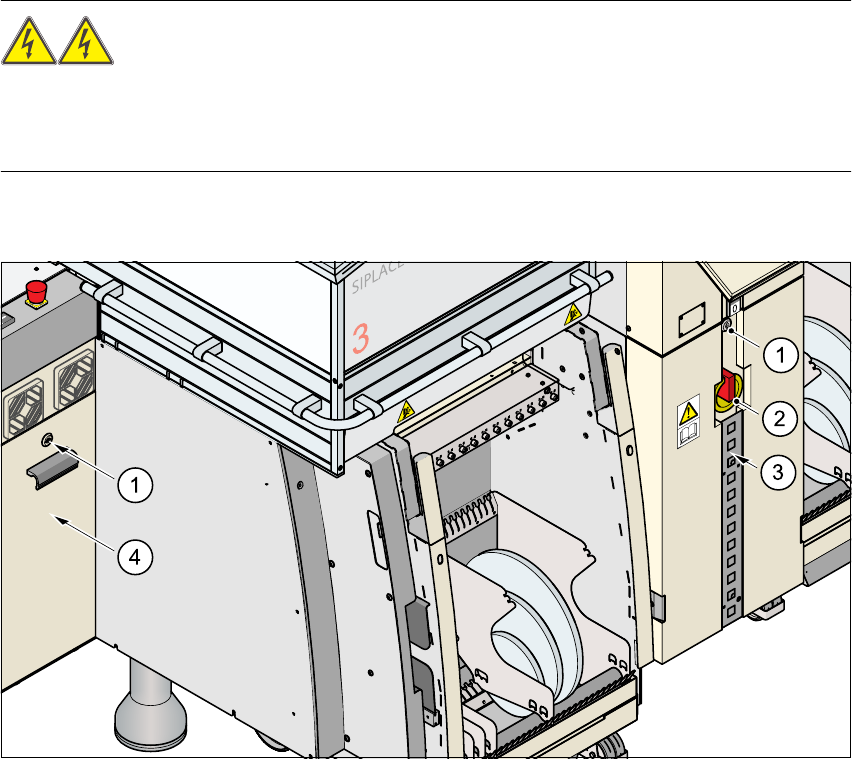

圖 2.7 - 1 電源供應裝置
(1) 掛鎖，附蓋頭螺栓
(2) 總電源開關
(3) 蓋板後的電源供應裝置
(4) 軸裝置
2 操作安全須知 SIPLACE HF 使用手冊
2.7 機器㆖的殘留電壓與放電時間 軟體版本 SR.504.xx 07/2003 ㆗文版
68
圖 2.7 - 2 電源供應裝置㆖的測量點
2
2.7.1 操作電壓及按㆘緊急停機按鈕後的殘留電壓與放電時間
2
2
2
22
2
端子 X11 及 X13_1
測量到 X12( 接㆞ )
正常情況㆘的
電壓
緊急停機時的
殘留電壓 放電時間
X11 + 250 VDC < 10 VDC
7 秒
X13_1 + 145 VDC < 10 VDC
50 秒
端子 X13_4
測量到端子 X3_7 (-)
正常情況㆘的
電壓
緊急停機時的
殘留電壓 放電時間
X13_4 + 30 VDC + 30 VDC -
