SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.8 解除壓縮空氣供氣及釋放壓力
69
2.7.2 關閉總開關後的殘留電壓與放電時間
2
㊟意 2
22
2
為避免㈾料損失，在關閉㉂動取置系統的電源之前 ( 緊急停機除外 )，必須評估㆘列條件： 2
22
2
－ 取置系統是否已經完成機器、設定及作業㈾料傳輸？
－ 取置系統是否已經完成 PCB 處理？
－ 取置系統是否已經完成起動階段？
2.8 解除壓縮空氣供氣及釋放壓力
取置系統的壓縮空氣的作用壓力設定為 0.50 ± 0.025 MPa (5.0 ± 0.25 bar)。壓縮空氣裝置的位置在圖
2.8 - 1 ㆗顯示為第 1 ㊠。壓縮空氣可以利用關斷閥對取置系統㆗斷供氣 ( 圖 2.8 - 1 ㆗的第 2 ㊠ )。 2
22
2
Æ
使用機器鑰匙來解除蓋板鎖。
Æ
掀開蓋板 ( 參閱圖 2.8 - 1)。
Æ
將關斷閥的撥桿 ( 圖 2.8 - 1 ㆗的第 1 ㊠ ) 從垂直位置撥到㈬平位置。
Æ
㊟意看作業壓力計 ( 圖 2.8 - 1 ㆗的第 5 ㊠ )。當開啟㉂動取置系統的電源時，壓力應在 1 分鐘之內降
到 0 MPa (0 bar)。
㊟意
當機器開啟後，不要使用關斷閥停止壓縮空氣的供氣超過 30 分鐘。如果您需要長時間關閉壓縮空
氣系統以便進行保養或預防保養工作，您必須從總開關處關閉取置系統，並與主電源分離。
端子 X11、X13_1及X13_4
測量到 X12( 接㆞ )
總電源開關關閉時的
殘留電壓 放電時間
X11 < 10 VDC < 7 sec
X13_1 < 10 VDC < 50 sec
X13_4 < 10 VDC < 2 sec
2 操作安全須知 SIPLACE HF 使用手冊
2.8 解除壓縮空氣供氣及釋放壓力 軟體版本 SR.504.xx 07/2003 ㆗文版
70

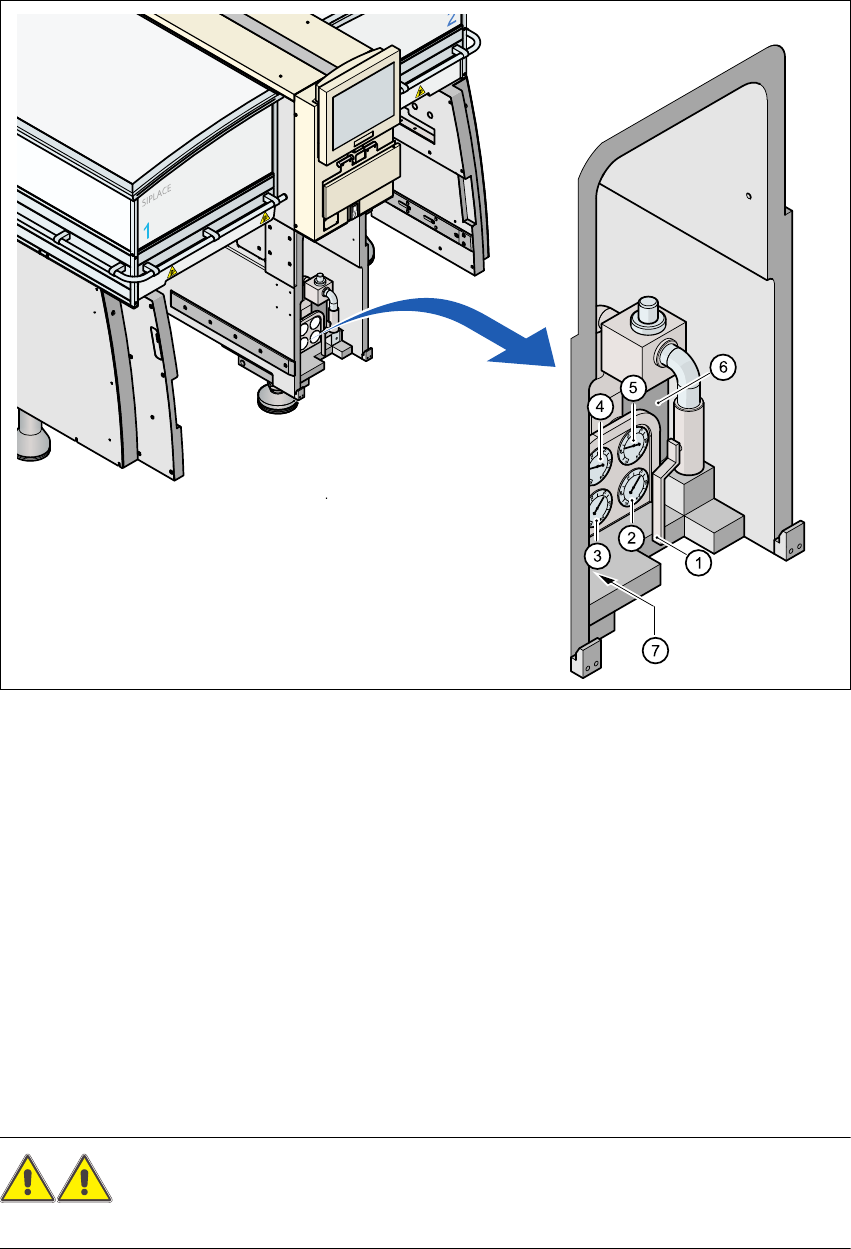

圖 2.8 - 1 取置系統㆖的壓縮空氣單元
2
(1) 關斷閥
(2) 機器機件供應壓力氣壓計
需求壓力值：0.48 ± 0.025 MPa，4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(3) 懸臂分配器供應壓力氣壓計
需求壓力值：0.46 ± 0.01 MPa，4.6 ± 0.1 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(4) 散裝元件盒送料器供應壓力氣壓計
需求壓力值：0.25 MPa ± 0.05 MPa，2.5 bar ± 0.5 bar ( 顯示範圍：0 - 0.6 MPa，0 - 6 bar)
(5) 輸入壓力氣壓計
需求壓力值：0.5 - 1.0 MPa，5 - 10 bar ( 顯示範圍：0 - 1.0 MPa，0 - 10 bar)
(6) 壓縮空氣濾清器
(7) 固定空氣配接盤的內㈥角螺絲
警告
在壓縮空氣管線內仍㈲壓力存在時，絕對不可拆開管線。否則會㈲受傷的危險。 2
22
2
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.9 關閉總電源開關後的取置系統通電狀況
71
2.9 關閉總電源開關後的取置系統通電狀況
2

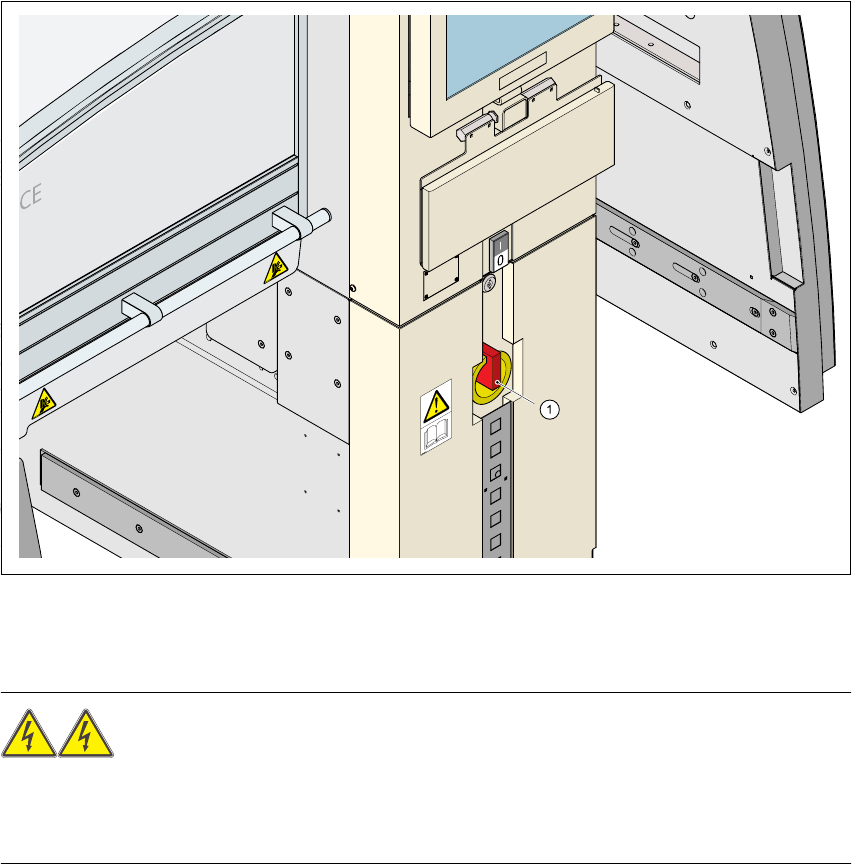

圖 2.9 - 1 機器㆖的電源位置
2
警告
取置系統使用 3 x 204 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在㈲致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成㆟員死亡、嚴重傷害或者設備嚴重損壞。 2
22
2
Æ
請隨時遵循㊜用的意外防治及 DIN 法規 ( ㈵別是 DIN EN 60 204，第㆒條 )。
Æ
只㈲合格且受過訓練的㆟員才能開啟電源供應裝置㆖的保護蓋板。
(1) 總電源開關
