2.9 關閉總電源開關後的取置系統通電狀況
2
圖 2.9 - 1 機器㆖的電源位置
2
警告
取置系統使用 3 x 204 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在㈲致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成㆟員死亡、嚴重傷害或者設備嚴重損壞。 2
22
2
Æ
請隨時遵循㊜用的意外防治及 DIN 法規 ( ㈵別是 DIN EN 60 204，第㆒條 )。
Æ
只㈲合格且受過訓練的㆟員才能開啟電源供應裝置㆖的保護蓋板。
(1) 總電源開關
2 操作安全須知 SIPLACE HF 使用手冊
2.9 關閉總電源開關後的取置系統通電狀況 軟體版本 SR.504.xx 07/2003 ㆗文版
72
2

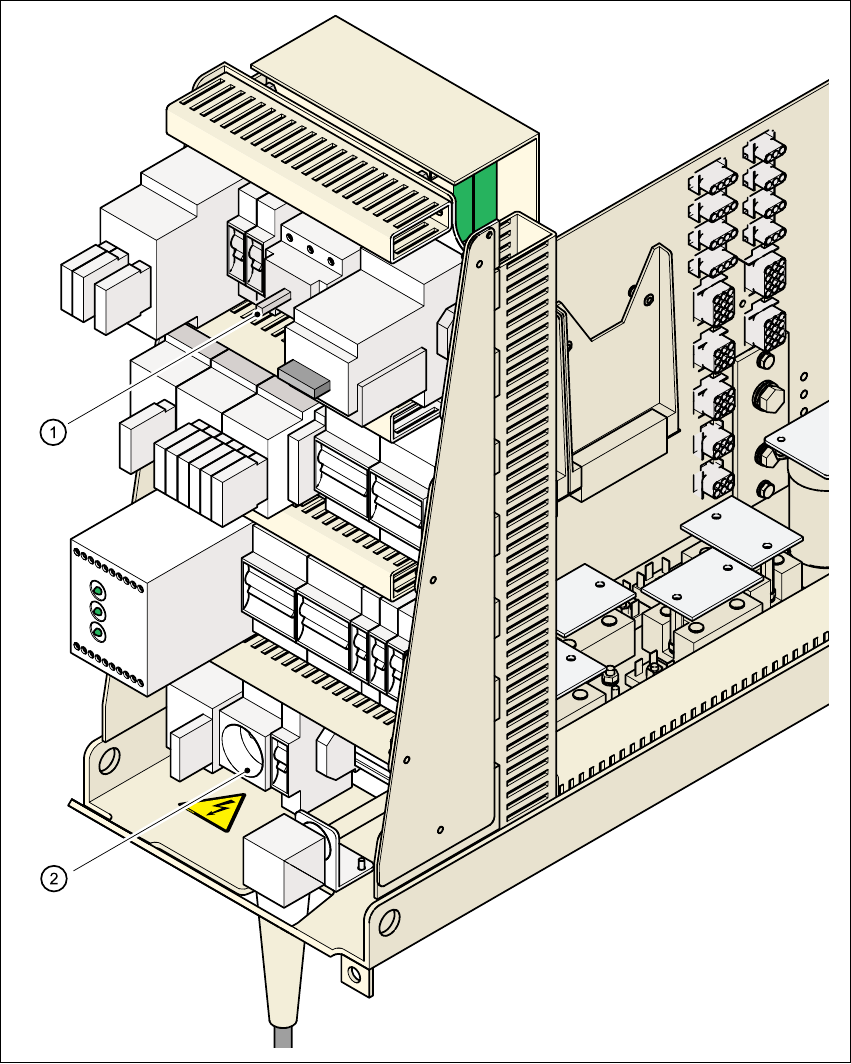

圖 2.9 - 2 總電源開關及維修插座的位置
2
(1) 總電源開關
(2) 維修插座
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.9 關閉總電源開關後的取置系統通電狀況
73
2
圖 2.9 - 3 電腦單元的位置
2
(1) 電腦單元 ( 頂部 )
(2) 電源供應裝置± 12 V-/ ±15 V-
(3) 電源供應裝置 +5 V-/+52 V-
(4) 電源供應裝置 +3.3 VDC
(T) PCB 輸送方向
