SIPLACE HF 使用手冊 2 操作安全須知 軟體版本 SR.504.xx 07/ 2003 ㆗文版 2.9 關閉 總電源開關後 的取置系統通 電狀況 75 2 圖 2.9 - 4 電源供應裝置，正面 視圖 2 S 1 總 電源開關 2 2 2 2 X 1 02 維修插座 2 2 2 2 F 1 維修插座 保險絲 2 2 2 2
2 操作安全須知 SIPLACE HF 使用手冊
2.9 關閉總電源開關後的取置系統通電狀況 軟體版本 SR.504.xx 07/2003 ㆗文版
74
2.9.1 關閉取置系統的總開關但仍連接電源 ...
警告
㆘列機組件即使在總電源開關關閉後，仍帶㈲可能致命的電壓：
－ 連接總電源開關 Q1㆗的端子L1、L3 及 L5 的纜線 ( 參閱圖 2.9 - 4)
－ 維修插座 X102( 參閱圖 2.9 - 4)
－ 維修插座的㉂動迴路斷電器 F1( 參閱圖 2.9 - 4)
－ 主濾波器 Z1 ( 參閱圖 2.9 - 4)
－ 連接電源線的端子接線盤 X100
－ 個別纜線的顏色，即使在總電源開關關閉後仍留㈲致命電壓的纜線為棕色。
－ 軸裝置
SIPLACE HF 使用手冊 2 操作安全須知
軟體版本 SR.504.xx 07/2003 ㆗文版 2.9 關閉總電源開關後的取置系統通電狀況
75
2
圖 2.9 - 4 電源供應裝置，正面視圖
2
S1 總電源開關 2
22
2
X102 維修插座 2
22
2
F1 維修插座保險絲 2
22
2
2 操作安全須知 SIPLACE HF 使用手冊
2.9 關閉總電源開關後的取置系統通電狀況 軟體版本 SR.504.xx 07/2003 ㆗文版
76
2

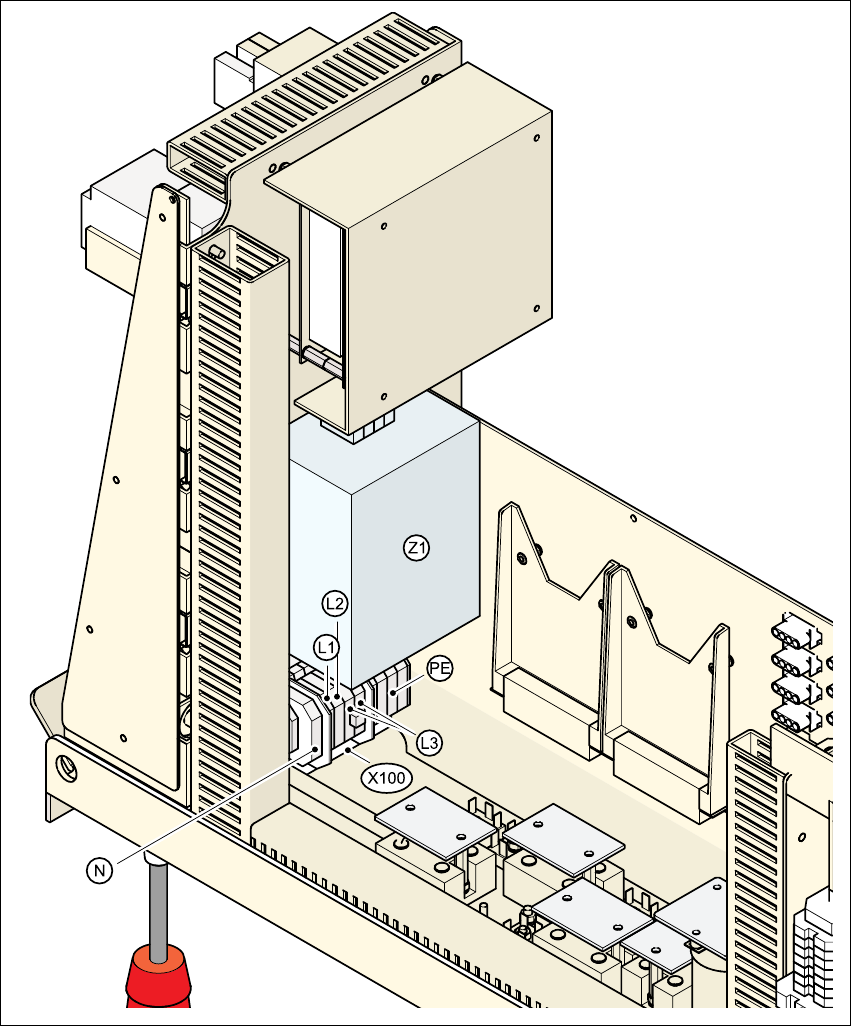

圖 2.9 - 5 電源供應裝置，後側視圖
2
Z1主濾波器 2
22
2
X100 電源線的纜線連接端子 2
22
2
2
22
2
2
2
