2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx 2 - 42 HINWEIS Diese F unktion kan n relati v la…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 41
2.4.4.6 Taktbetrieb
Wollen Sie zur Fehlereingrenzung die Station im Taktbetrieb betreiben, steht Ihnen im Menü „Optionen“ die
Funktion „Taktbetrieb“ zur Verfügung“. Für jeden Schritt des Bestückablaufes müssen Sie die Starttaste am
Automaten betätigen.
●
Um das Menü Taktbetrieb des Stationsrechners zu öffnen, klicken Sie im Menü
Optionen
den Menüpunkt
Taktbetrieb
.

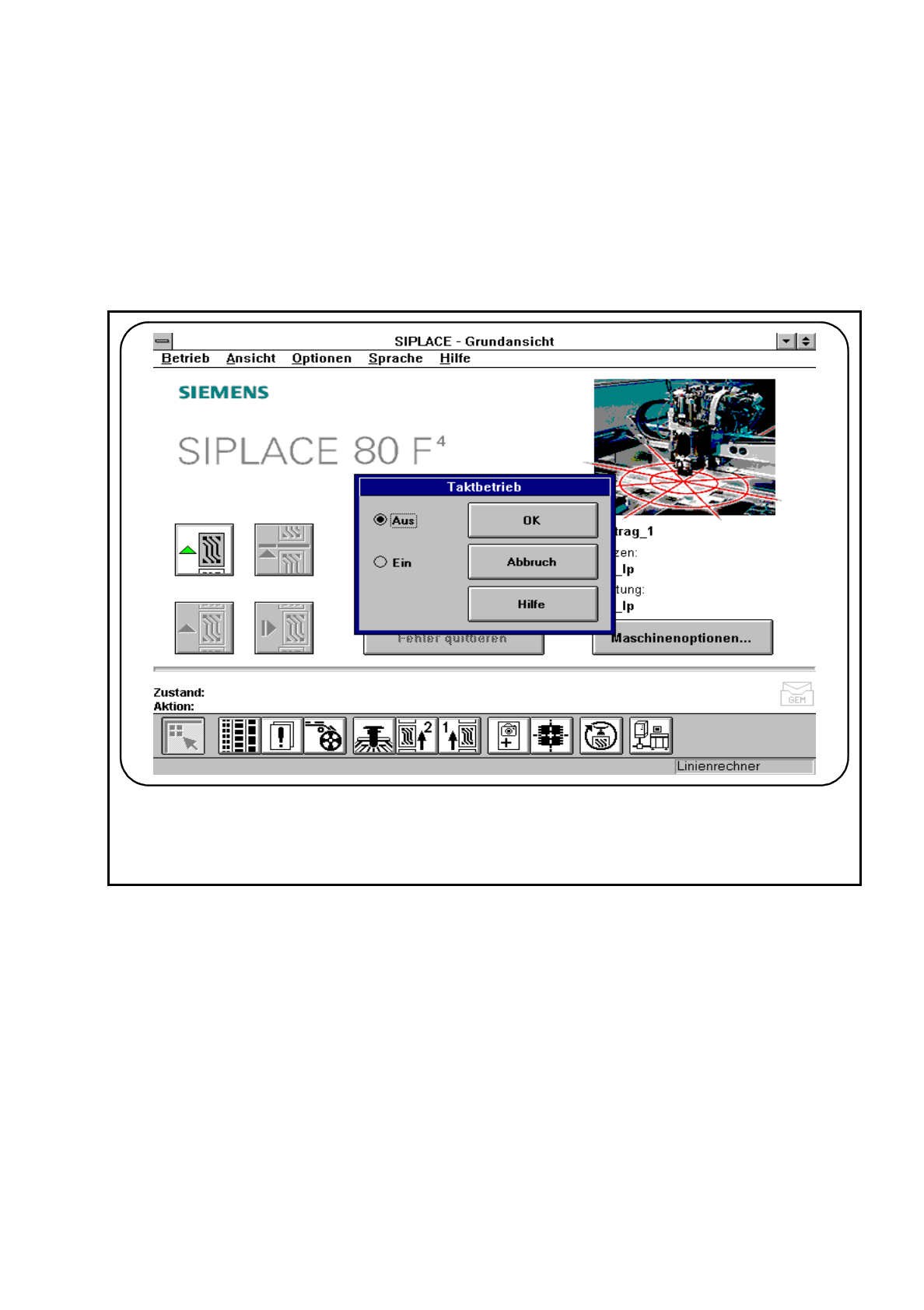

Abb. 2.4.10 Taktbetrieb
●
Um in den Taktbetrieb zu wechseln, klicken Sie auf „Ein“.
2.4.4.7 Tischprogramm laden (Einrichter)
Wurde der Maschinenfehler durch Programmverlust im BE-Tisch verursacht, steht Ihnen im Menü „Optionen“
die Funktion „Tischprogramm laden“ zur Verfügung. Sie können das Tischprogramm in den Speicher der
Tischprogrammsteuerung laden.
●
Um die Funktion Tischprogramm laden des Stationsrechners zu öffnen, klicken Sie im Menü
Optionen
den Menüpunkt
Tischprogramm laden
.
☞
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 42
HINWEIS
Diese Funktion kann relativ lange dauern.
2.4.4.8 Videobild
Für bestimmte Aktionen kann es nötig sein, das Kamerabild des MVS-Systems (Visionauswerteeinheit) wäh-
rend des Bestückens am Bildschirm des Stationsrechners einblenden zu lassen.
●
Um auf das Kamerabild des MVS-Systems (Visionauswerteeinheit) umzuschalten, klicken Sie im Menü
Optionen
den Menüpunkt
Videobild
.

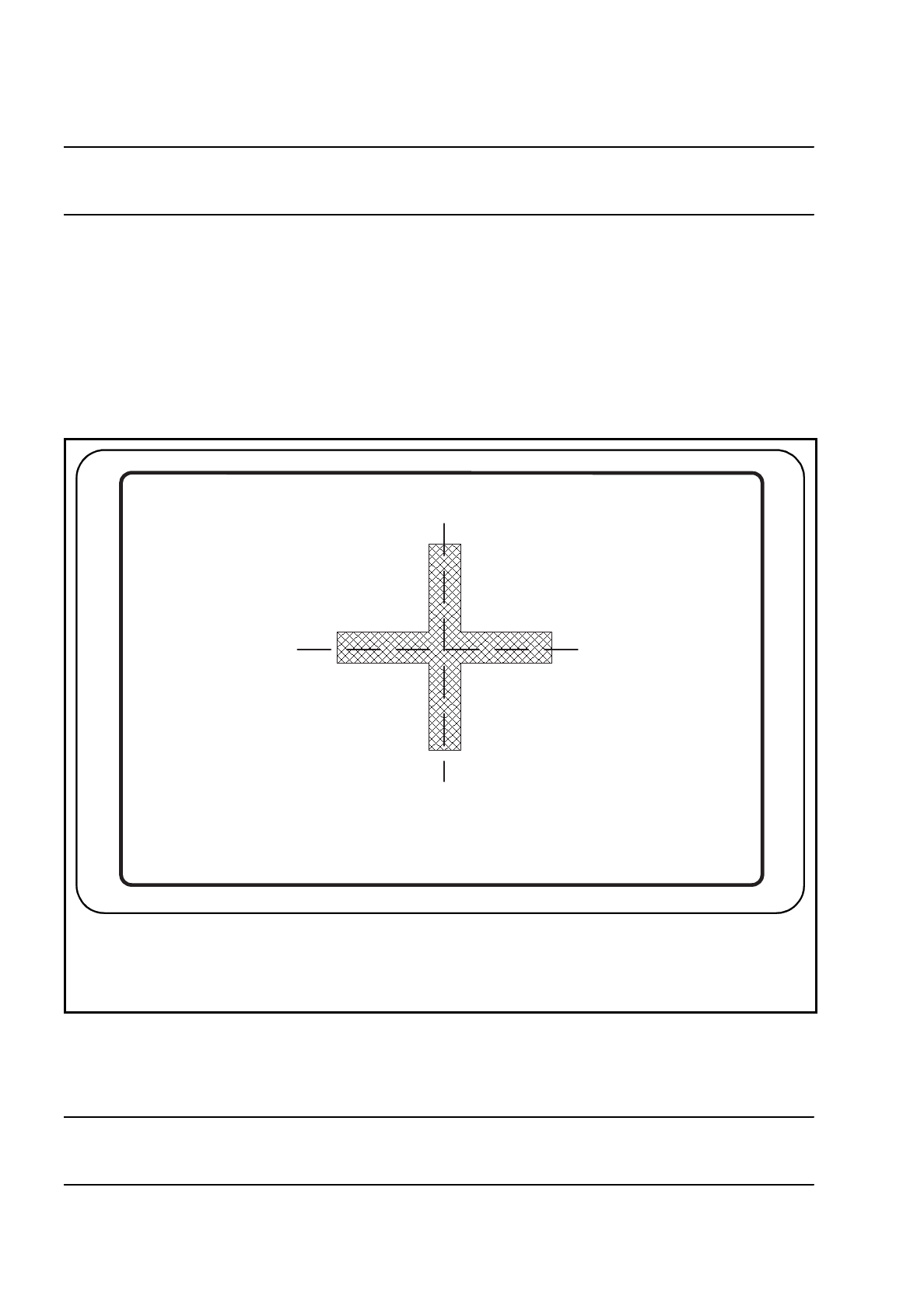

Abb. 2.4.11 Beispiel für Videobild
●
Videobilddarstellungen können Sie immer mit der ’ESC’-Taste verlassen. Danach erscheint wieder das
jeweilige Menüfenster der Bedienoberfläche.
HINWEIS
Der volle Leistungsumfang ist im Kapitel 5 dieser Betriebsanleitung beschrieben
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 43
2.4.4.9 GEM Defaulteinstellungen (Option)
●
Um die Dafaulteinstellungen der Option GEM am Stationsrechner vorzunehmen, klicken Sie im Menü
Optionen
den Menüpunkt
GEM Defaulteinstellungen
.
In diesem Auswahlmenü können Sie verschiedene Einstellungen der GEM Schnittstelle vornehmen, die
beim Einschalten als Standardparameter der SIPLACE-Station vorgegeben werden sollen.
Abb. 2.4.12 Beispiel für eine mögliche GEM Defaulteistellung
HINWEIS
Der volle Leistungsumfang ist im Abschnitt 11.9 dieser Betriebsanleitung beschrieben
