Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 43
2.4.4.9 GEM Defaulteinstellungen (Option)
●
Um die Dafaulteinstellungen der Option GEM am Stationsrechner vorzunehmen, klicken Sie im Menü
Optionen
den Menüpunkt
GEM Defaulteinstellungen
.
In diesem Auswahlmenü können Sie verschiedene Einstellungen der GEM Schnittstelle vornehmen, die
beim Einschalten als Standardparameter der SIPLACE-Station vorgegeben werden sollen.
Abb. 2.4.12 Beispiel für eine mögliche GEM Defaulteistellung
HINWEIS
Der volle Leistungsumfang ist im Abschnitt 11.9 dieser Betriebsanleitung beschrieben
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 44
2.4.4.10 Flußmittelauftrag (Option)
Um Flußmittel zur Flip -Chip Bestückung auf eine Leiterplatte aufzubringen, müssen Prozeßdaten zum Flip-
Chip in eine Liste und allgemeine Parameter über den Flußmittelauftrag, am Stationsrechner eingetragen
werden.
●
Wählen Sie in der Menüzeile des Menüs
Optionen
das Untermenü
Flußmittelauftrag
.

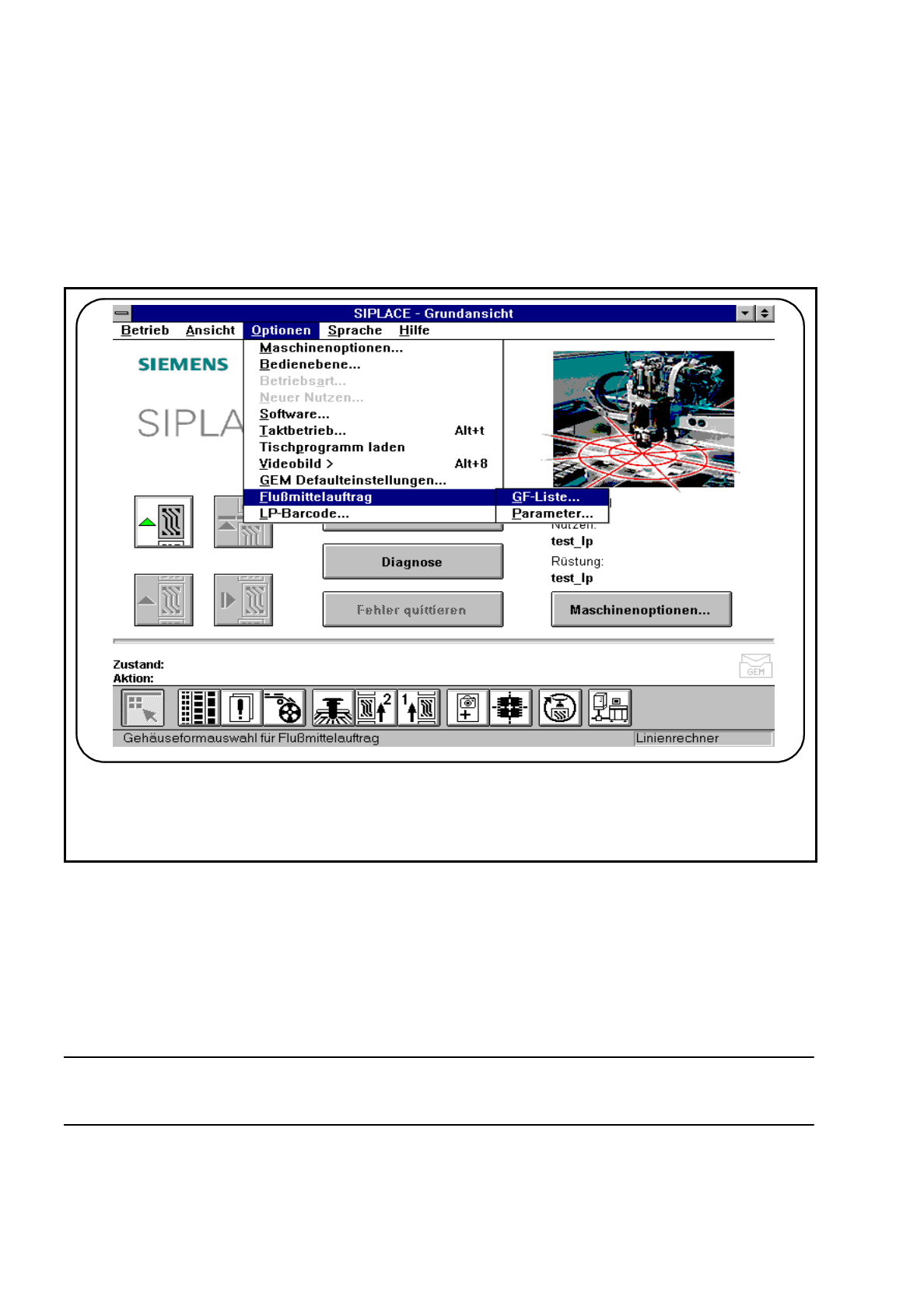

Abb. 2.4.13 Option Flußmittelauftrag
●
GF-Liste
●
Sie können in diesem Menü Flip-Chip-Bauelemente mit einer zugehörigen GF-Nr. hinzufügen und editie-
ren.
●
Parameter
●
Wählen Sie das Menü „Parameter“, um Daten für den Ablauf des Flußmittelauftrages vorzugeben.
HINWEIS
Der volle Leistungsumfang ist im Abschnitt 11.7 dieser Betriebsanleitung beschrieben.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 45
2.4.4.11 LP Barcode anzeigen (Option)
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodelesers in einem
Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder ob keine
Daten verfügbar sind.
●
Wählen Sie in der Menüzeile des Menüs
Optionen
das Untermenü
LP Barcode
.

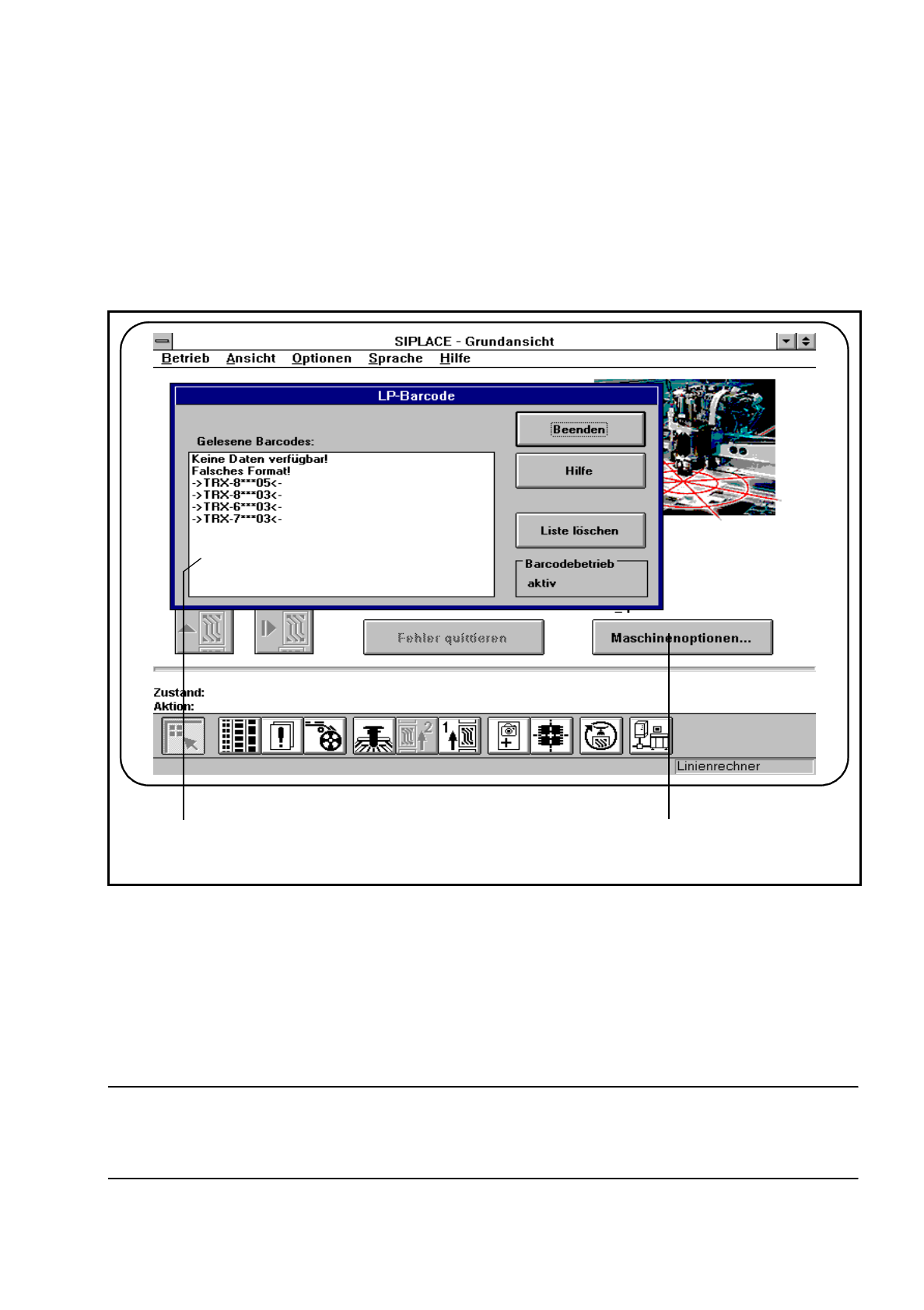

Abb. 2.4.14 LP Barcode anzeigen
- Legende zu Abb. 2.4.14
➀
Listenfeld
➁
Statusanzeige
●
Um die Liste zu löschen, Klicken Sie die Schaltfläche
Liste löschen
.
●
In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs angezeigt. Dieser
Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinenoptionen
aktiviert ist.
☞
1 2
