3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3.1 Übersicht Ausgabe 07/97 ab Softwareversion S R.403.xx 3 - 4 3.1.1 Allgeme ines Die B est ückfun kti onen der SIP LAC E 80F 4 bzw. 80F 4 -6 sind identisc h …
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.1 Übersicht
3 - 3
3.1 Übersicht
Abb. 3.1.1 Übersicht - Bestückfunktionen
Förderer
Fehler
Rüstung
Bestückfunktionen (Kapitel 3)
Wafflepack-Wechsler Funktionen ausführen
Linearförderer anzeigen und rütteln
Magazine anzeigen und Füllstände verändern
Bauelemente auslassen
Leere Spuren anzeigen und vollsetzen
Allgemeine Fehler anzeigen
Transportfehler anzeigen
Maschinenfehler anzeigen
Spurfehler anzeigen
Rüstung Stellplatz 4 anzeigen
Rüstung Stellplatz 3 anzeigen
Rüstung Stellplatz 2 anzeigen
Rüstung Stellplatz 1 anzeigen
Vom Flußplan 2.3.2)
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.1 Übersicht Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 4
3.1.1 Allgemeines
Die Bestückfunktionen der SIPLACE 80F
4
bzw. 80F
4
-6 sind identisch mit den Bestückfunktionen der
SIPLACE 80S-20. Die SIPLACE 80F
4
bzw. 80F
4
-6 hat lediglich zusätzliche Funktionen für den Wafflepack
Wechsler, die in dieser Betriebsanleitung beschrieben sind. Das Kapitel 3 "Bestückfunktionen" der Betriebs-
anleitung, Ausgabe 07/97, ist daher für beide Maschinentypen gültig. Am Bildschirm erscheint aber die tat-
sächliche Maschinenbezeichnung. Bei zusätzlichen bzw. abweichenden Funktionen der Siplace 80S-20 wird
der entsprechende Abschnitt ergänzt.
Werden zu einem späteren Zeitpunkt weitere Funktionsänderungen bzw. Ergänzungen gegenüber der
SIPLACE 80S-20 realisiert, wird das Kapitel 3 "Bestückfunktionen" dementsprechend überarbeitet.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.2 Rüstung
3 - 5
3.2 Rüstung
Ist der Nutzen mit dazugehöriger Rüstung vorgegeben, kann in diesem Menü die Rüstung für jeden Stellplatz
angezeigt werden.
●
Klicken Sie in der Grundansicht den Symbolknopf für
Rüstung
.

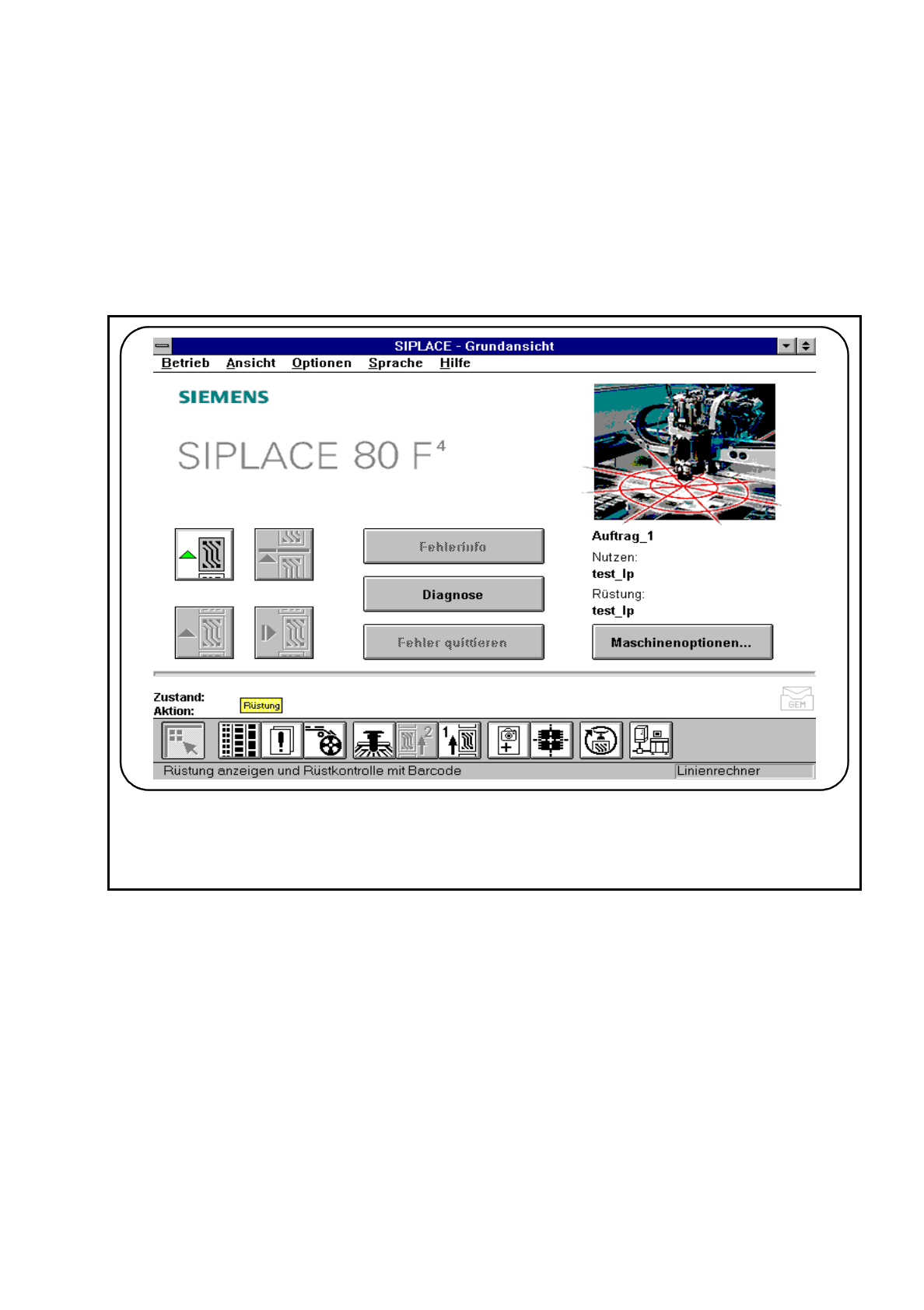

Abb. 3.2.1 Rüstung anzeigen
Nachfolgendes Fenster wird geöffnet:
☞
