3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.2 Rüstung Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 10
3.2.2.1 Mögliche Barcodes
●
Klicken Sie die Schaltfläche Mögliche Barcodes. Eine Liste mit den möglichen Barcodes erscheint in
einem Auswahlfeld. Zur Zeit können maximal 6 verschiedene Barcodes eingetragen sein.

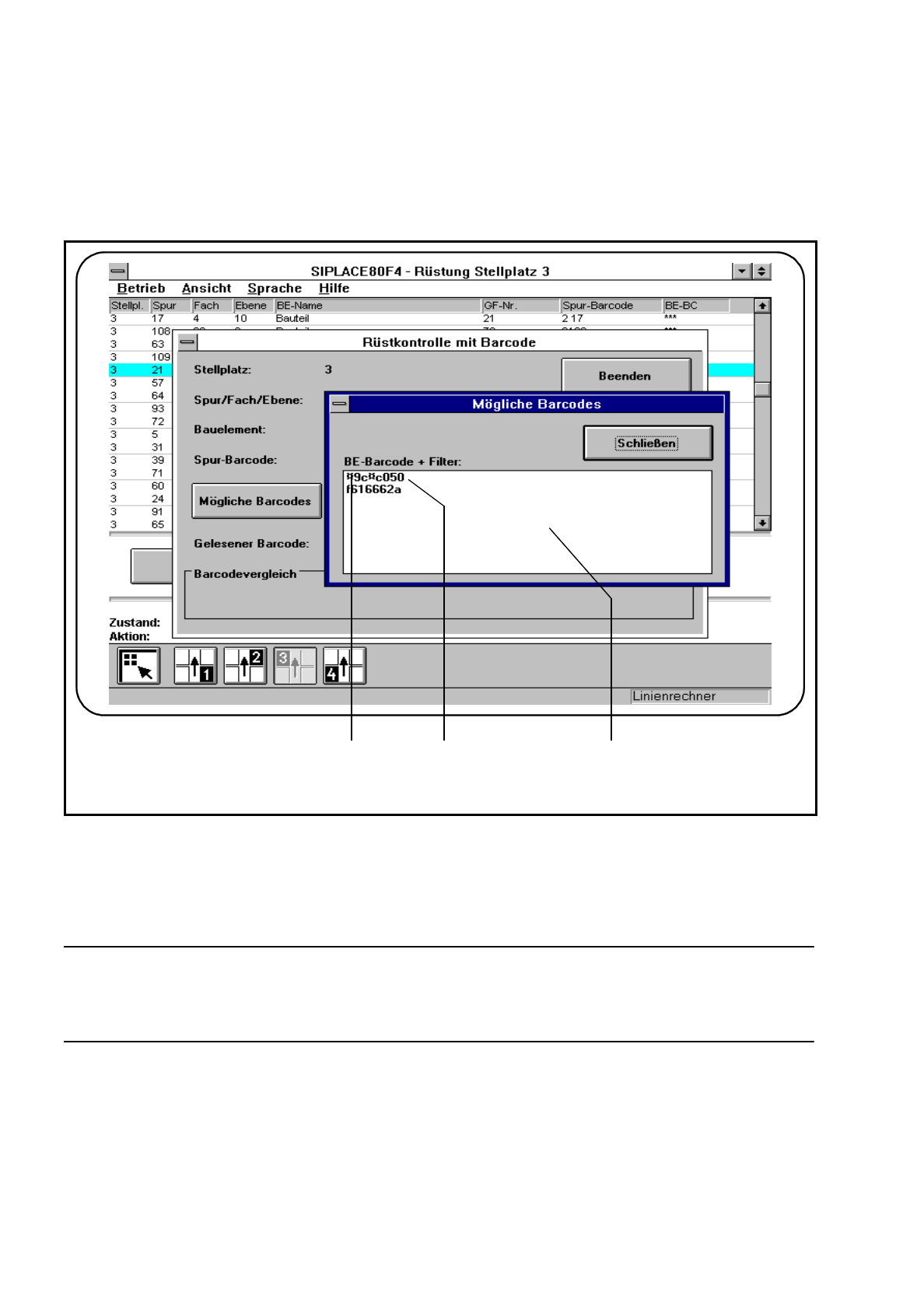

Abb. 3.2.5 Mögliche Barcodes
- Legende zu Abb. 3.2.5
➀
Markierung für Filter im Barcode
➁
möglicher Barcode
➂
Auswahlfeld mit max 6 Barcodes
HINWEIS:
Wird eine Stelle des Barcodes mit einem Filter belegt (mit Stern
¤
belegt), wird diese Stelle nicht ausgewertet.
Das kann verwendet werden, um im Barcode enthaltene Daten (z.B. Datum, Firma etc.) auszublenden.
●
Lesen Sie den Bauelementebarcode ein (siehe auch Abschnitt 11.4).
●
Der gelesene Barcode wird mit den geforderten Barcodes verglichen. Vorgegebene Filter werden beim
Vergleich nicht berücksichtigt.
●
Im Anzeigefenster Barcodevergleich wird das Ergebnis des Barcodevergleichs angezeigt.
Kontrollieren Sie das Ergebnis:
Gleich: Barcode stimmt überein.
Ungleich: Barcode stimmt nicht überein.
1 2 3
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.2 Rüstung
3 - 11
●
Wenn der Barcodevergleich übereinstimmt und die Spur leer ist, klicken Sie die Schaltfläche „
Spur voll-
setzen
“ oder lesen Sie den Return-Barcode auf der Spurbarcode-Leiste ein.
3.2.2.2 Manuelle Eingabe
Falls der Bauelemente- Barcode von der Spule nicht eingelesen werden kann, haben Sie die Möglichkeit, den
Barcode von Hand vorzugeben.
●
Klicken Sie die Schaltfläche
Manuelle Eingabe,
um den Barcode von Hand vorzugeben.

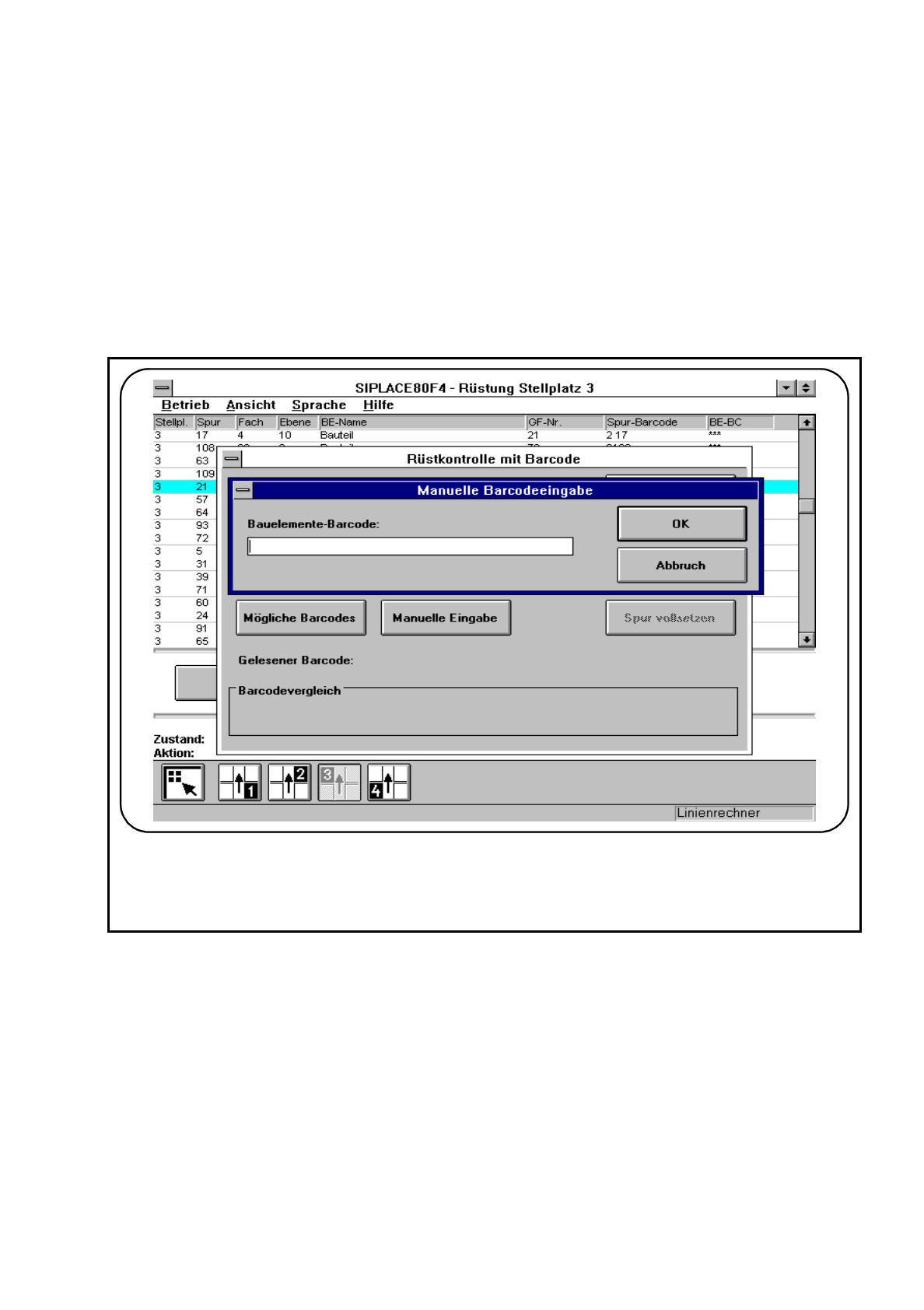

Abb. 3.2.6 Manuelle Eingabe
●
Lesen Sie den Barcode von der Bauelementespule ab, und geben Sie diesen Barcode in das Eingabefeld
ein. Bestätigen Sie mit
OK
.
●
Der eingelesene Barcode wird mit dem geforderten Barcode verglichen. Vorgegebene Filter werden beim
Vergleich nicht berücksichtigt.
●
Im Anzeigefenster
Barcodevergleich
wird das Ergebnis des Barcodevergleichs angezeigt.
Kontrollieren Sie das Ergebnis:
Gleich: Barcode stimmt überein.
Ungleich: Barcode stimmt nicht überein.
●
Wenn der Barcodevergleich übereinstimmt und die Spur leer ist, klicken Sie die Schaltfläche „
Spur voll-
setzen
“ oder lesen Sie den Return-Barcode auf der Spurbarcode-Leiste ein.
