Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen Ausgabe 07/97 ab Softwareversion SR.403.xx 3. 3 Fehler 3 - 15 ● Seg. In diese r Spalte wird das Segm ent mit dem das B auteil be stück t wurde a ngegebe n. ● F…
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.3 Fehler Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 14
3.3.1 Spurfehler
HINWEIS
Leere Spuren müssen vollgesetzt werden.
Das Löschen von leeren Spuren ist nicht möglich.
●
Klicken Sie im Menü „Fehler anzeigen“ den Symbolknopf für
Spurfehler anzeigen
.
Abb. 3.3.2 Spurfehler
●
Nr.
In dieser Spalte werden die Fehlernummern der jeweiligen Fehler angegeben.
●
BE-Name
In dieser Spalte wird der Bauteilname, bei dem der Fehler aufgetreten ist, angezeigt.
●
Stellplatz
In dieser Spalte wird der dazugehörige Stellplatz des Bauteils angegeben.
●
Sp/Fa/Eb
In dieser Spalte wird die Spur, das Fach und die Ebene des Bauteils angegeben.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.3 Fehler
3 - 15
●
Seg.
In dieser Spalte wird das Segment mit dem das Bauteil bestückt wurde angegeben.
●
FZ.
In dieser Spalte wird angezeigt (fortlaufend) wie oft dieser Fehler bereits aufgetreten ist.
●
Text
In dieser Spalte wird der aufgetretene Fehler beschrieben.
3.3.1.1 Fehlerinfo
●
Markieren Sie eine einzelne Zeile (mit hellblauem Balken hinterlegt), und klicken Sie auf die Schaltfläche
Fehlerinfo
. Informationen zum ausgewählten Fehler werden über die Online Hilfe angezeigt.
3.3.1.2 Diagnose
●
Markieren Sie eine einzelne Zeile (mit hellblauem Balken hinterlegt), und klicken Sie auf die Schaltfläche
Diagnose
. Die Diagnose zum ausgewählten Fehler wird gestartet..
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.3 Fehler Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 16
3.3.2 Maschinenfehler
●
Klicken Sie im Menü „Fehler“ den Symbolknopf für
Maschinenfehler anzeigen
.

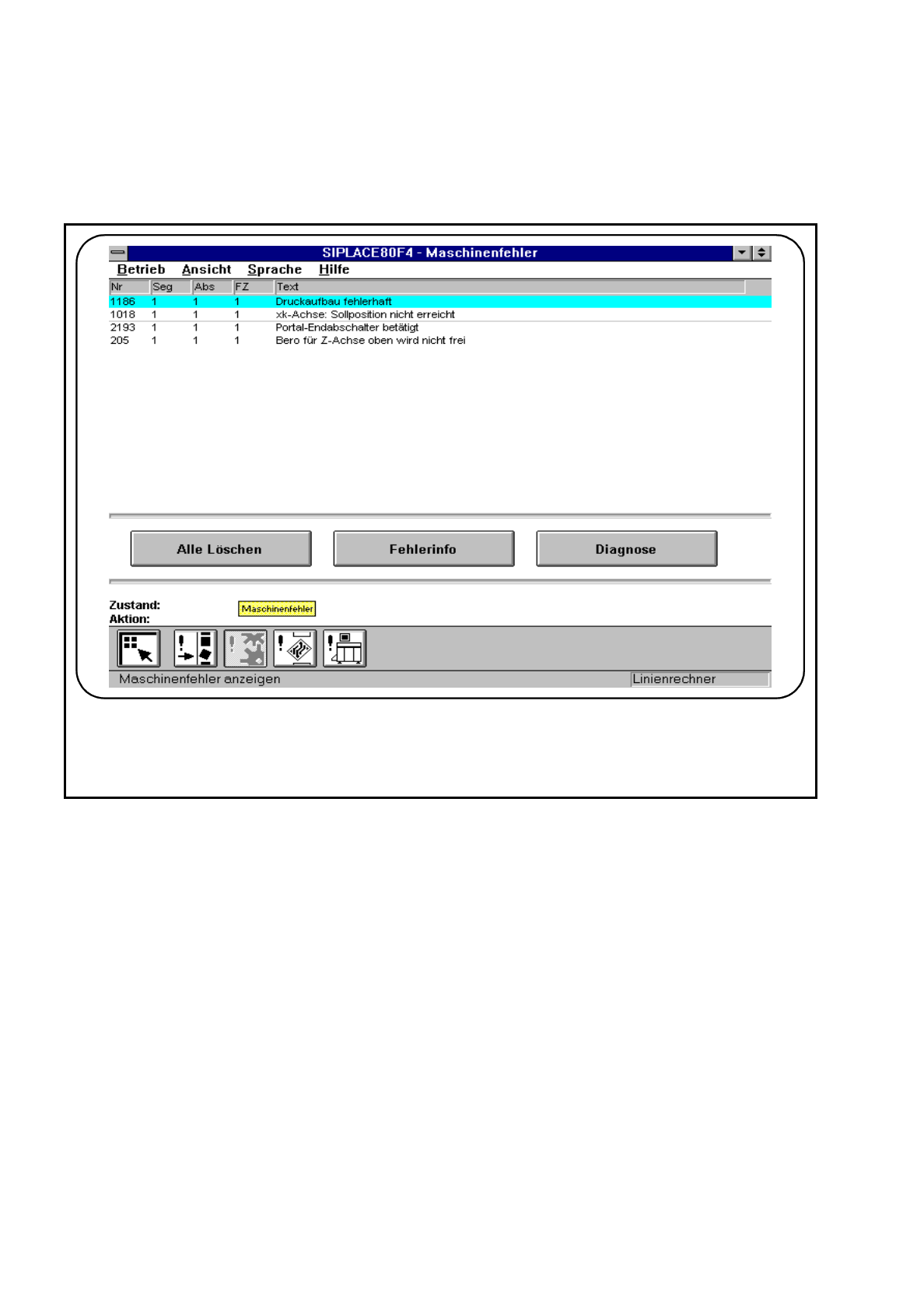

Abb. 3.3.3 Maschinenfehler
●
Nr.
In dieser Spalte werden die Fehlernummern der jeweiligen Fehler angegeben.
Seg.
In dieser Spalte wird das Segment, mit dem das Bauteil bestückt und der Fehler aufgetreten ist angegeben.
●
Abs.
In dieser Spalte wird die jeweilige Abholseite, d.h. an welchem Portal der Fehler aufgetreten ist, angezeigt.
●
FZ.
In dieser Spalte wird angezeigt (fortlaufend) wie oft dieser Fehler bereits aufgetreten ist.
●
Text
In dieser Spalte wird der aufgetretene Fehler beschrieben.
☞
