00190970-02 - 第137页

3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3.3 Fehler Ausgabe 07/97 ab Softwareversion SR.403.xx 3 - 22

Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen

Ausgabe 07/97 ab Softwareversion SR.403.xx 3.3 Fehler

3 - 21

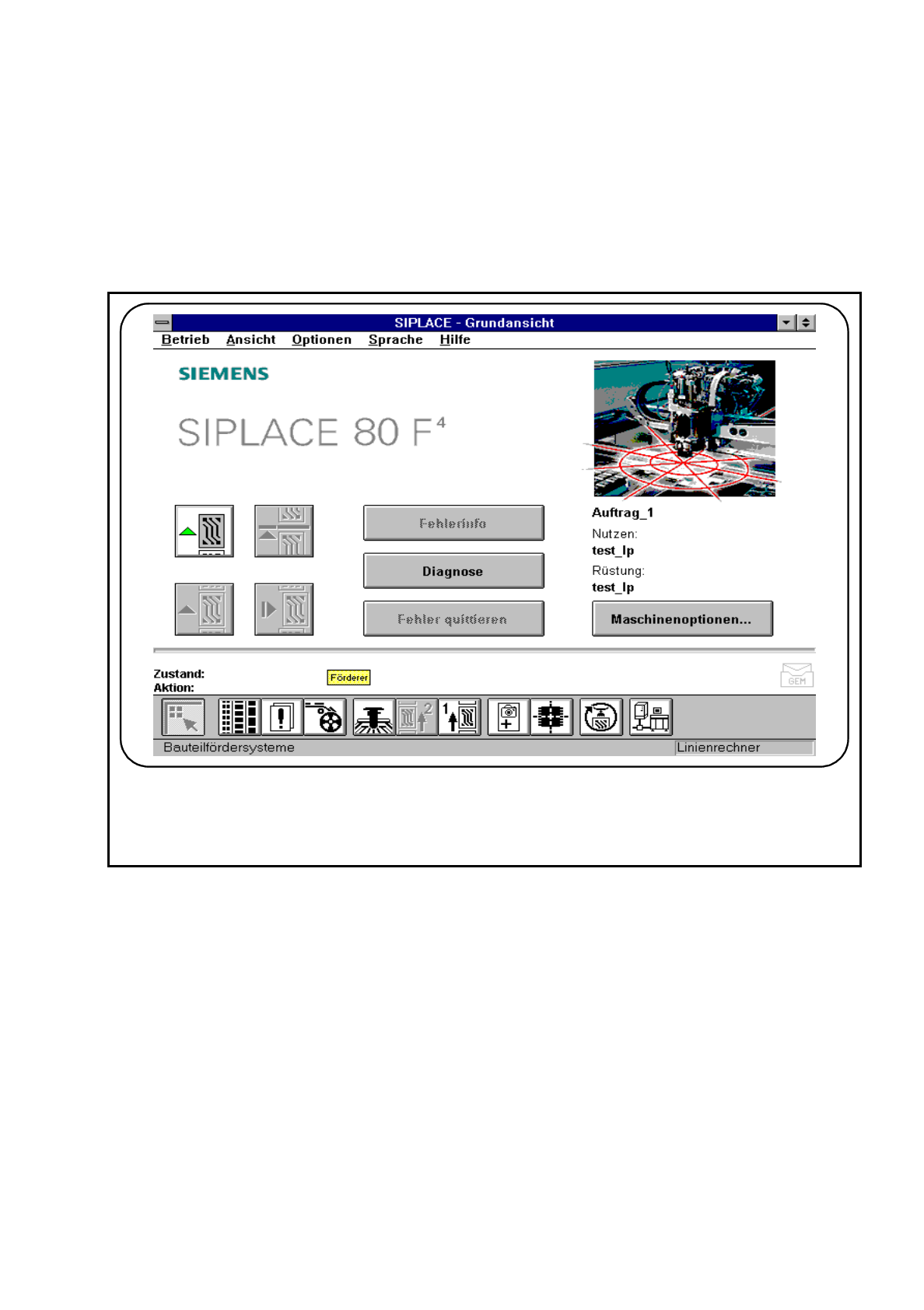

3.3.4.1 Fehlerinfo

●

Markieren Sie eine einzelne Zeile (mit hellblauem Balken hinterlegt), und klicken Sie auf die Schaltfläche

Fehlerinfo. Informationen zum ausgewählten Fehler werden in der Online Hilfe angezeigt. Siehe dazu

Kapitel 7.1.

3.3.4.2 Diagnose

●

Markieren Sie eine einzelne Zeile (mit hellblauem Balken hinterlegt), und klicken Sie auf die Schaltfläche

Diagnose. Die Diagnose zum ausgewählten Fehler wird gestartet. Siehe dazu Kapitel 7.2.

3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6

3.3 Fehler Ausgabe 07/97 ab Softwareversion SR.403.xx

3 - 22

Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen

Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer

3 - 23

3.4 Förderer

Mit den Funktionen des Menüs „Förderer“ können Sie verschiedene Aktionen mit Bauelementen in unter-

schiedlichen Zuführmodulen durchführen.

Abb. 3.4.1 Förderer

3.4.1 Leere Spuren anzeigen und vollsetzen

●

Leere Spuren von Gurtzuführmodulen werden im Untermenü „Leere Spuren“ angezeigt und können nach

dem Auffüllen wieder vollgesetzt werden.

●

Klicken Sie im Menü „Förderer“ auf „Leere Spuren“. Für jeden Stellplatz werden alle Gurtmodule mit leeren

Spuren angezeigt.

●

Klicken Sie die Schaltfläche

Stellplatz

(1-4), um einen gesamten Stellplatz vollzusetzen.

●

Markieren Sie eine einzelne Zeile (mit blauem Balken hinterlegt) und klicken Sie auf die Schaltfläche

Gewählte Spur

, um eine einzeln angewählte Spur vollzusetzen.

☞
