Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen Ausgabe 07/97 ab S oftwareversion SR.403.xx 3.4 Förderer 3 - 23 3.4 Förd erer Mit den F unktion en des Men üs „F örderer“ können S ie vers chieden e Aktion en …

3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6

3.3 Fehler Ausgabe 07/97 ab Softwareversion SR.403.xx

3 - 22

Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen

Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer

3 - 23

3.4 Förderer

Mit den Funktionen des Menüs „Förderer“ können Sie verschiedene Aktionen mit Bauelementen in unter-

schiedlichen Zuführmodulen durchführen.

Abb. 3.4.1 Förderer

3.4.1 Leere Spuren anzeigen und vollsetzen

●

Leere Spuren von Gurtzuführmodulen werden im Untermenü „Leere Spuren“ angezeigt und können nach

dem Auffüllen wieder vollgesetzt werden.

●

Klicken Sie im Menü „Förderer“ auf „Leere Spuren“. Für jeden Stellplatz werden alle Gurtmodule mit leeren

Spuren angezeigt.

●

Klicken Sie die Schaltfläche

Stellplatz

(1-4), um einen gesamten Stellplatz vollzusetzen.

●

Markieren Sie eine einzelne Zeile (mit blauem Balken hinterlegt) und klicken Sie auf die Schaltfläche

Gewählte Spur

, um eine einzeln angewählte Spur vollzusetzen.

☞

3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6

3.4 Förderer Ausgabe 07/97 ab Softwareversion SR.403.xx

3 - 24

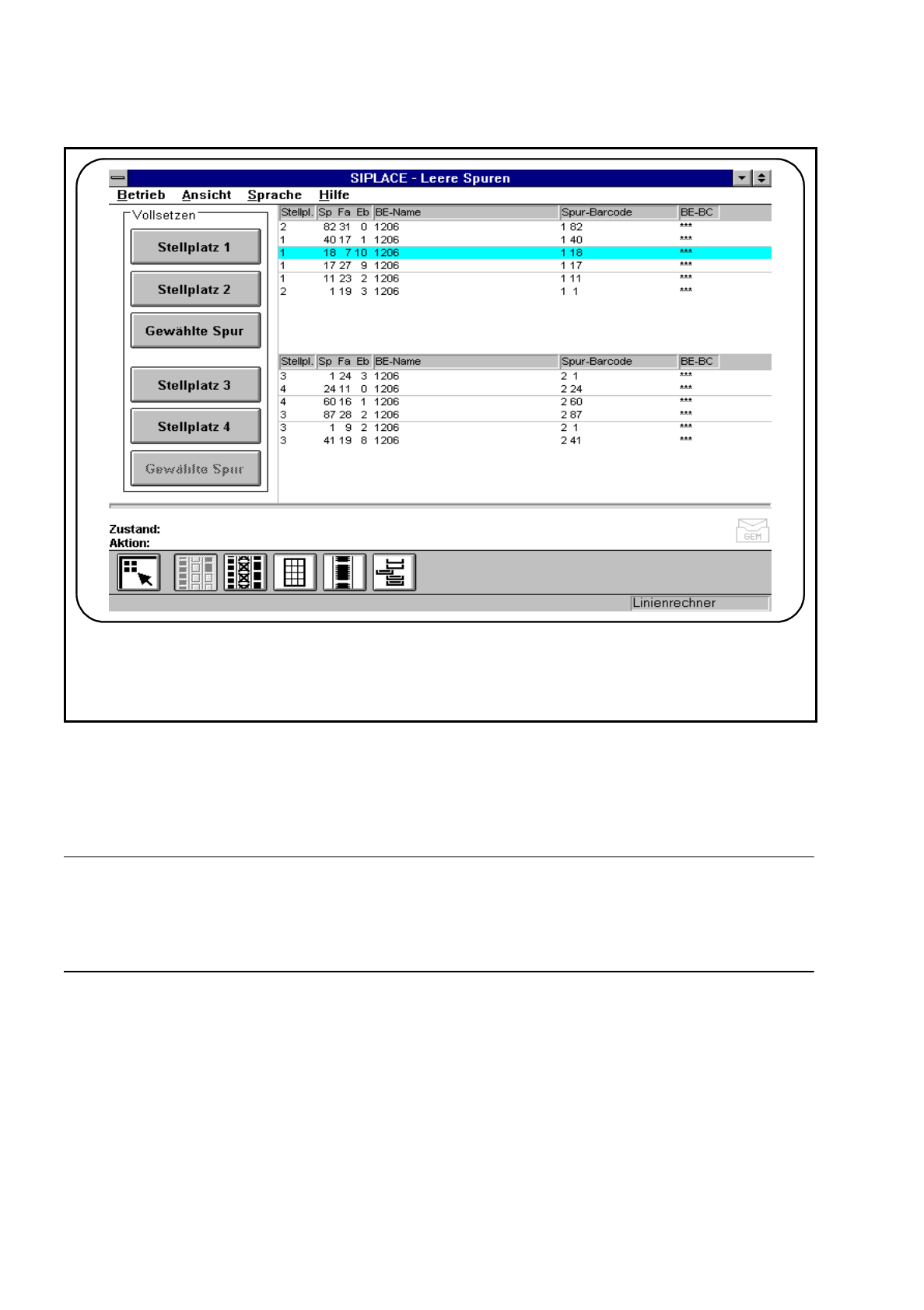

Abb. 3.4.2 Leere Spuren

3.4.1.1 Rüstkontrolle mit Barcode

HINWEIS

Falls Rüstkontrolle mit Barcode konfiguriert und in den Maschinenoptionen aktiviert ist, sind die Felder Stellpl.

1/2 oder 3/4 inaktiv

(siehe Abb. 3.4.3 ). Eine einzelne Spur mit vorhandenem Barcode kann nicht mehr vollgesetzt werden.

☞
