00190970-02 - 第139页
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3.4 Förderer Ausgabe 07/97 ab Softwareversion SR.403.xx 3 - 24 Abb. 3.4.2 Leere Spuren 3.4.1.1 Rüstkontrolle mi t Barcode HINWEIS Falls Rüstko ntrolle m it Bar…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer
3 - 23
3.4 Förderer
Mit den Funktionen des Menüs „Förderer“ können Sie verschiedene Aktionen mit Bauelementen in unter-
schiedlichen Zuführmodulen durchführen.
Abb. 3.4.1 Förderer
3.4.1 Leere Spuren anzeigen und vollsetzen
●
Leere Spuren von Gurtzuführmodulen werden im Untermenü „Leere Spuren“ angezeigt und können nach
dem Auffüllen wieder vollgesetzt werden.
●
Klicken Sie im Menü „Förderer“ auf „Leere Spuren“. Für jeden Stellplatz werden alle Gurtmodule mit leeren
Spuren angezeigt.
●
Klicken Sie die Schaltfläche
Stellplatz
(1-4), um einen gesamten Stellplatz vollzusetzen.
●
Markieren Sie eine einzelne Zeile (mit blauem Balken hinterlegt) und klicken Sie auf die Schaltfläche
Gewählte Spur
, um eine einzeln angewählte Spur vollzusetzen.
☞
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.4 Förderer Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 24

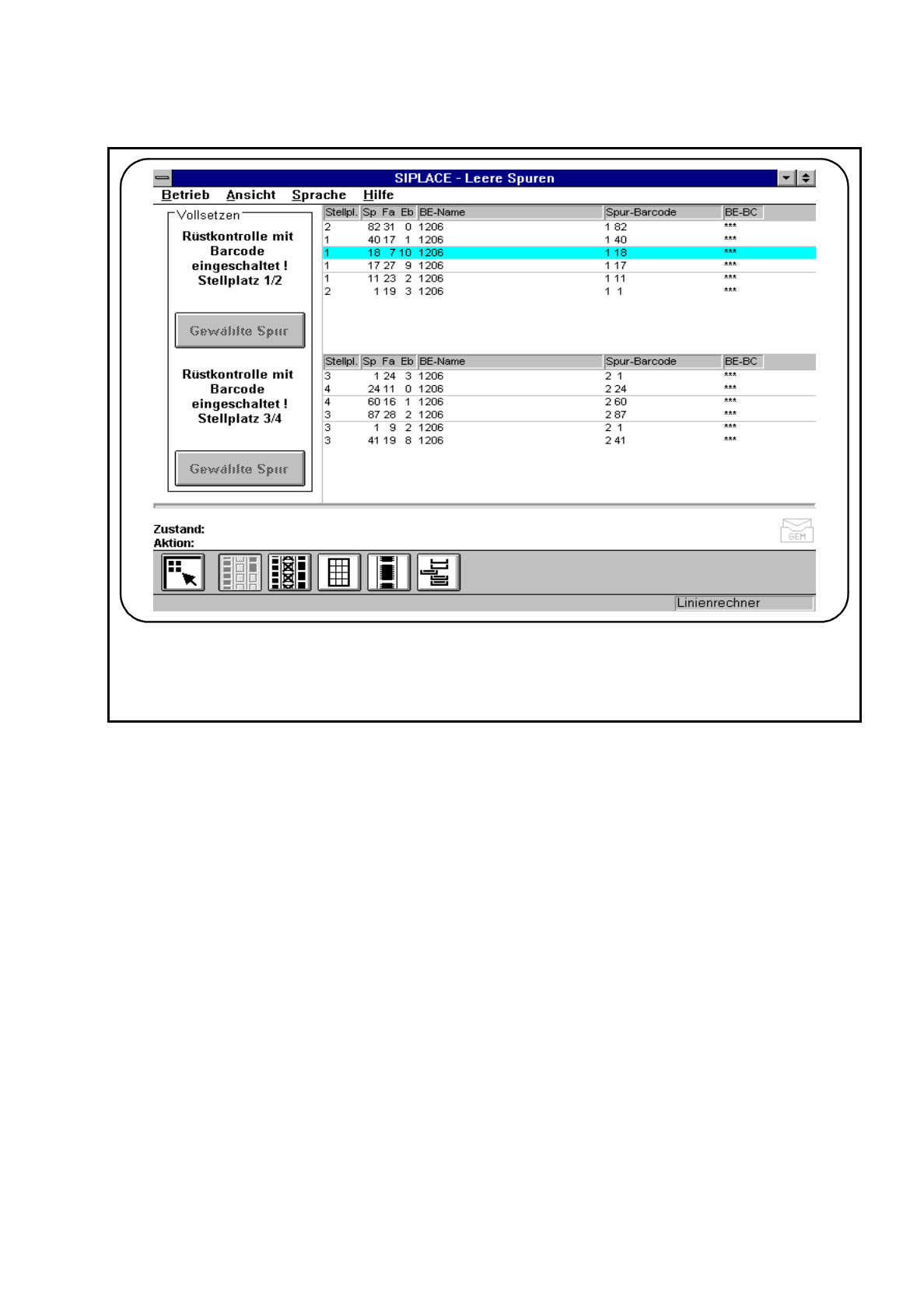

Abb. 3.4.2 Leere Spuren
3.4.1.1 Rüstkontrolle mit Barcode
HINWEIS
Falls Rüstkontrolle mit Barcode konfiguriert und in den Maschinenoptionen aktiviert ist, sind die Felder Stellpl.
1/2 oder 3/4 inaktiv
(siehe Abb. 3.4.3 ). Eine einzelne Spur mit vorhandenem Barcode kann nicht mehr vollgesetzt werden.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer
3 - 25
Abb. 3.4.3 Leere Spuren mit „Rüstkontrolle mit Barcode“
☞
