Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer 3 - 29 3.4.4 Linearförderer anzeigen und rü tteln Beim Nac hfüll en von Li nearför derern kön nen Si e …
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.4 Förderer Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 28
●
Klicken Sie die Schaltfläche
Neuer Füllstand
, falls Sie bei dieser Spur einen neuen Füllstand eingeben
wollen.

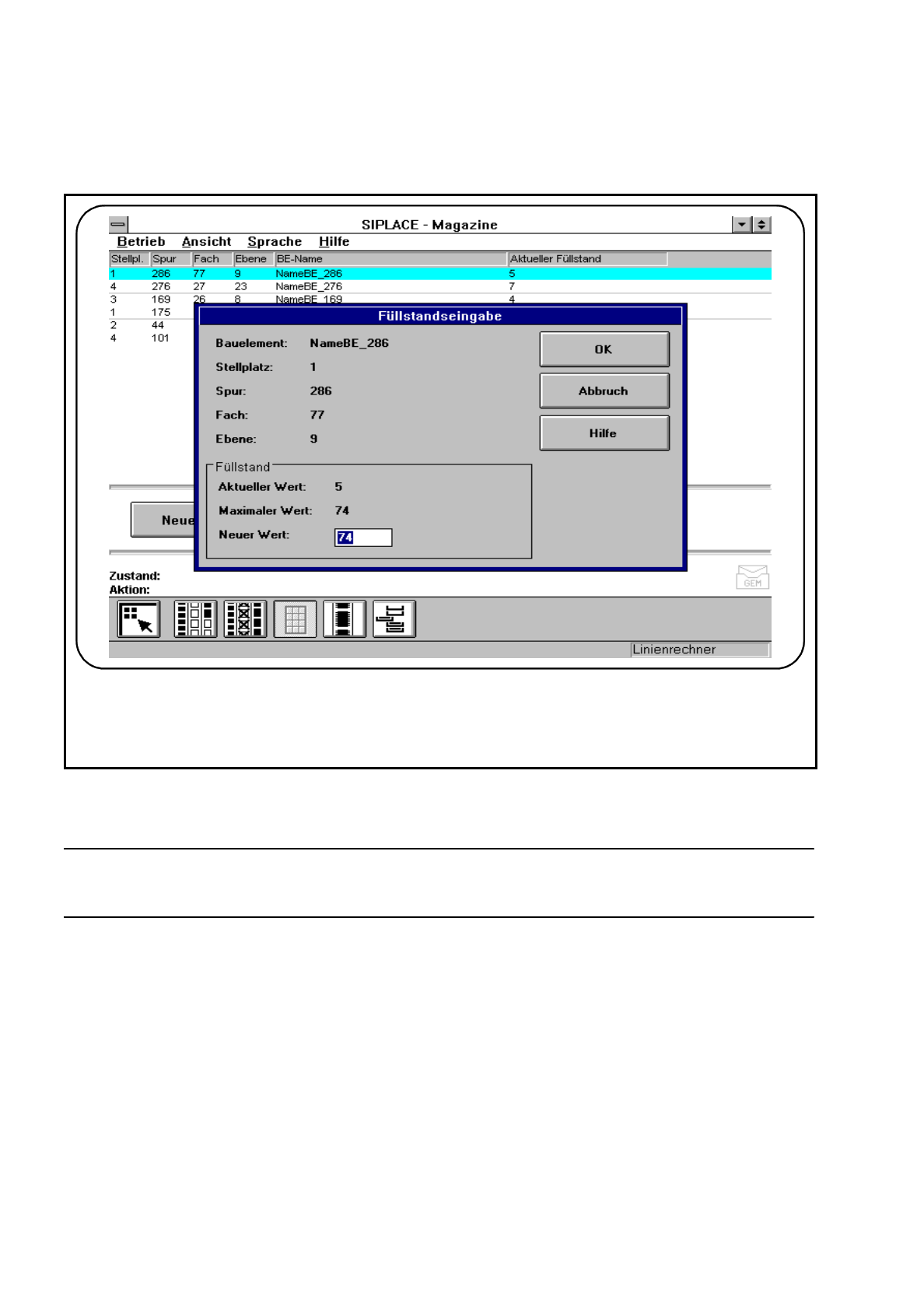

Abb. 3.4.6 Neuer Füllstand
●
Geben Sie die Bauteilmenge, die Sie gerüstet haben, in das Eingabefeld
Neuer Wert
ein.
HINWEIS
Der maximale Füllstand wird im Eingabefeld vorgegeben.
Bei Füllstandsangabe 0 wird die Spur bzw. Tray außer Funktion gesetzt („Spur leer durch Bediener“).
Bei „Vollsetzen“ im Menü leere Spuren, wird bei dem vorherigen Füllstand wieder weitergemacht.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 3 Bestückfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 3.4 Förderer
3 - 29
3.4.4 Linearförderer anzeigen und rütteln
Beim Nachfüllen von Linearförderern können Sie den jeweiligen Linearförderer anwählen und rütteln.

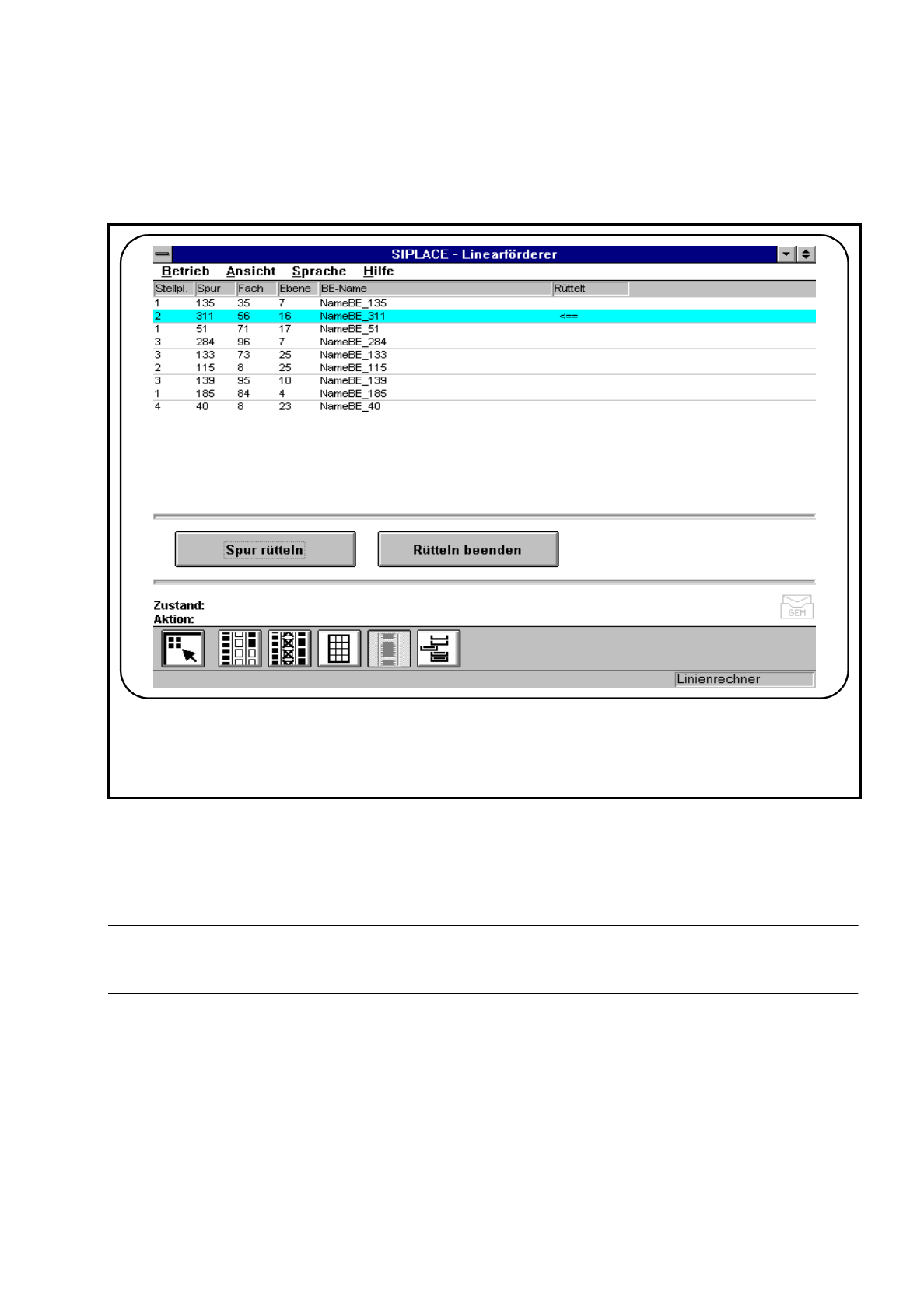

Abb. 3.4.7 Linearförderer rütteln
●
Markieren Sie die jeweilige Spur (mit hellblauem Balken hinterlegt).
●
Klicken Sie die Schaltfläche
Spur rütteln.
Der Linearförderer auf dieser Spur rüttelt.
●
Klicken Sie die Schaltfläche
Rütteln beenden
um das Rütteln abzuschalten.
HINWEIS
Der Pfeil <== im Balken zeigt an, ob die angewählte Spur rüttelt.
-
Bei Verlassen des Menüs wird das Rütteln ebenfalls beendet.
☞
3 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
3.4 Förderer Ausgabe 07/97 ab Softwareversion SR.403.xx
3 - 30
3.4.5 Wafflepack Wechsler Funktionen ausführen (Siplace 80F
4
)
Im Menü „Wafflepack Wechsler“ können Sie Füllstände von bereitgestellten Flächenmagazinen aus dem
Wafflepack Wechsler bearbeiten. Es können auch zum Nachfüllen benötigte Funktionen des Wafflepack
Wechslers ausgeführt werden.

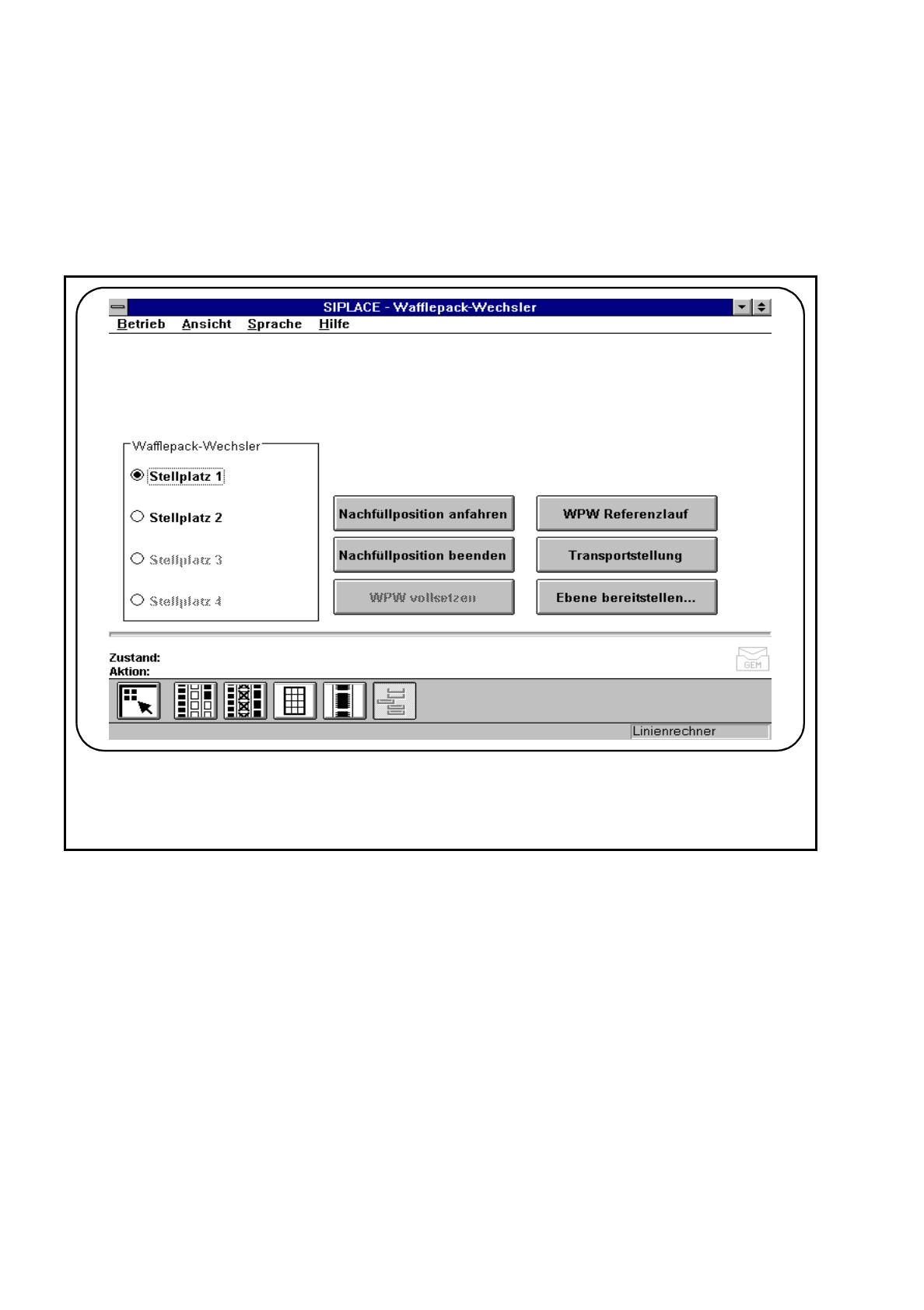

Abb. 3.4.8 Wafflepack Wechsler
3.4.5.1 Nachfüllposition anfahren
Der Wafflepack-Wechsler wird so positioniert, daß alle Flächenmagazine bequem entnommen werden kön-
nen.
●
Klicken Sie die Schaltfläche
Nachfüllpositon anfahren
.
Ein ausgefahrenes Flächenmagazin wird in seine definierte Ebene eingefahren. Der Lift des Wafflepack-
Wechslers fährt in die Nachfüllposition. Flächenmagazine können nun dort nachgefüllt werden.
☞
