Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf
4 - 11
4.2.3 IC-Kopffunktionen (SIPLACE 80F
4
)
Im Menü „IC-Kopffunktionen“ ist es möglich, die zum IC-Kopf gehörenden Funktionen anzusteuern.
HINWEIS
Die Kopffunktionen können bei geöffneter Schutzhaube nur mit gedrehtem Schlüsselschalter ausgeführt wer-
den. Wird das Menü "IC-Kopf" verlassen, referieren IC-Kopf und Stern-Kopf über dem Abwurfbehälter. Zum
Verfahren der x-/y-Achsen muß die Schutzhaube geschlossen werden.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
IC-Kopffunktionen
.

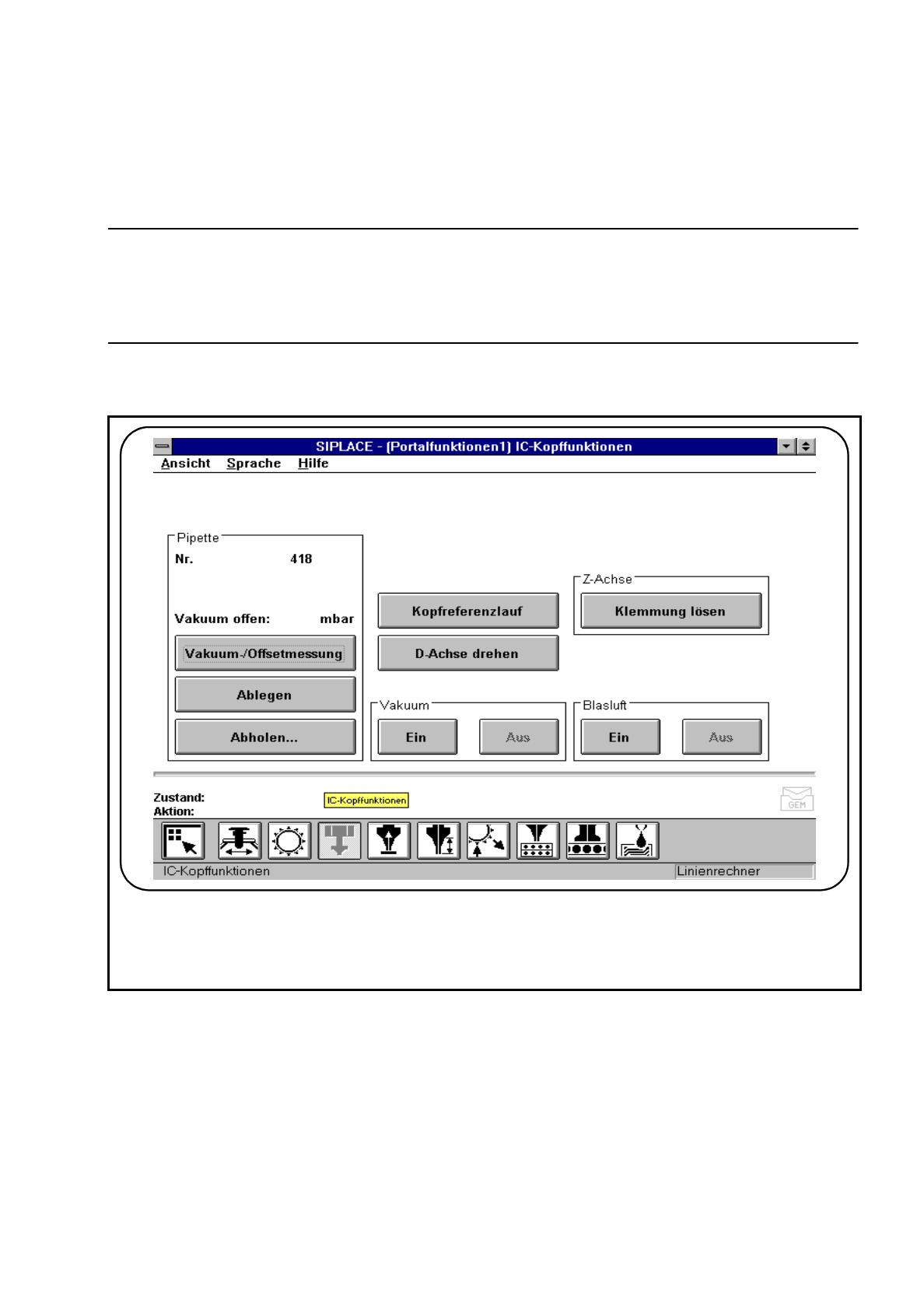

Abb. 4.2.4 IC-Kopffunktionen
4.2.3.1 Pipette - Vakuum-/Offsetmessung
Bei Aktivierung dieser Funktion wird das Vakuum und die Höhe, der am Kopf befindlichen Pipette, gemessen.
Es muß eine Pipette am Kopf sein.
●
Der Vakuumwert und die Höhe der aktuellen Pipette wird gemessen und angezeigt.
☞
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.2 Einzelfunktionen Portal mit 12-er Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 12
4.2.3.2 Pipette - Ablegen
Bei Aktivierung dieser Funktion kann die Pipette, die sich am IC-Kopf befindet, abgelegt werden. Die aktuelle
Pipette wird angezeigt.
●
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche
Ablegen
. Die Pipette die sich am IC-Kopf befindet,
wird abgelegt.
4.2.3.3 Pipette - Abholen
Bei Aktivierung dieser Funktion können verschiedene Pipetten abgeholt werden, die in der Pipettenwechsler-
rüstung vorhanden sind.
●
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche
Abholen
. Folgendes Eingabefenster erscheint

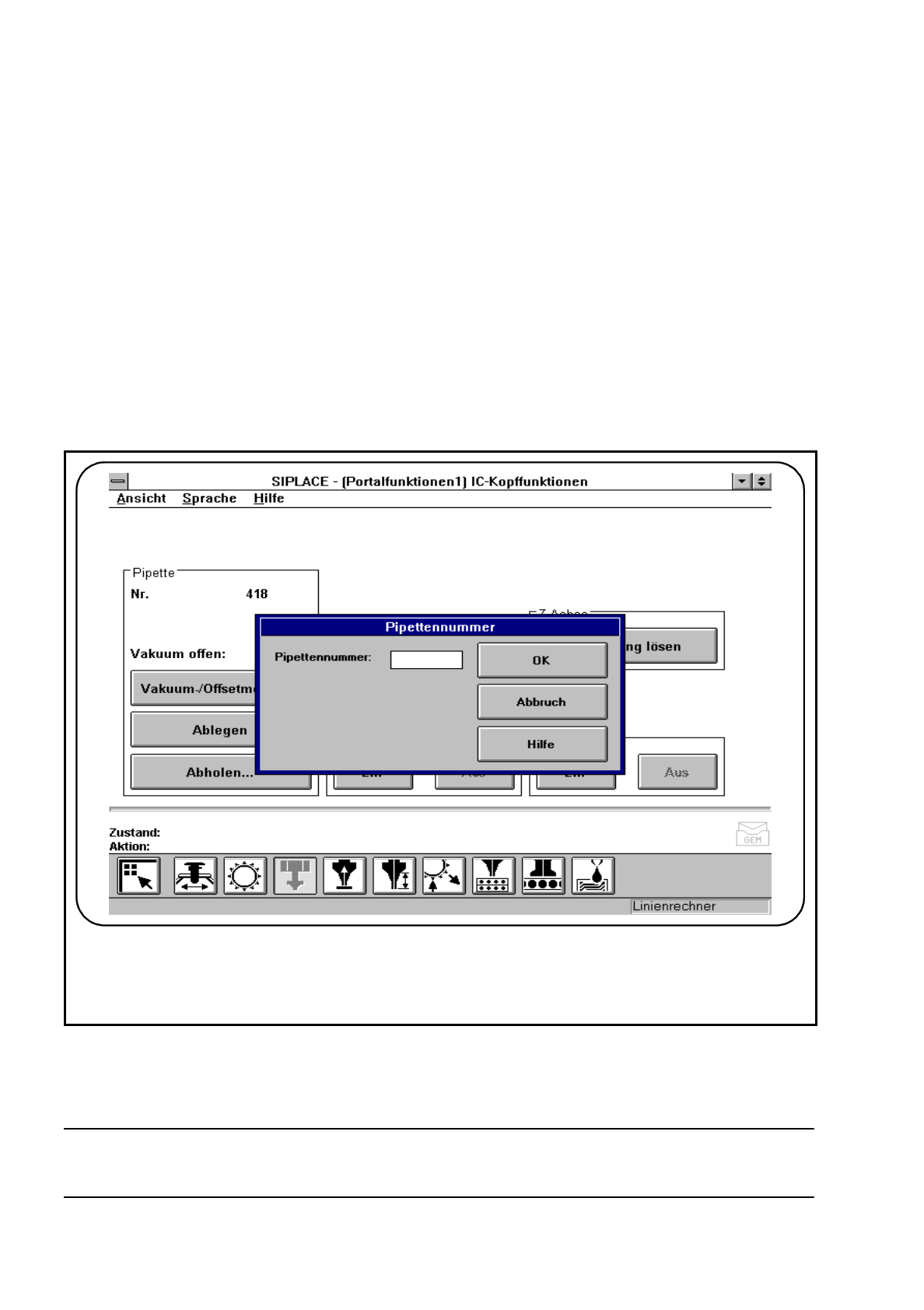

Abb. 4.2.5 IC-Kopffunktionen - Pipette abholen
●
Geben Sie die Nummer der abzuholenden Pipette in das Eingabefeld des Eingabefensters ein.
●
Klicken Sie die Schaltfläche
OK
. Die ausgewählte Pipette wird abgeholt und im Anzeigefenster angezeigt.
HINWEIS
Falls sich eine Pipette am IC-Kopf befindet, wird diese zuerst abgelegt.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf
4 - 13
4.2.3.4 Kopfreferenzlauf
Bei Aktivierung dieser Funktion führt die z- und d-Achse einen Referenzlauf durch.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Kopfreferenzlauf
. Die z- und d-Achse führt einen Refe-
renzlauf durch.
4.2.3.5 D-Achse drehen
Bei Aktivierung dieser Funktion kann die d-Achse überprüft werden. Dabei wird die d-Achse gedreht.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
D-Achse drehen
. Die d-Achse wird gedreht.
4.2.3.6 Z-Achse - Klemmung lösen
Bei Aktivierung dieser Funktion wird die Klemmung der z-Achse gelöst.
●
Klicken Sie im Arbeitsbereich „Z-Achse“ die Schaltfläche
Klemmung lösen
. Die z-Achsklemmung wird
gelöst und ein Meldefenster erscheint und meldet, daß die z-Achsklemmung gelöst ist.
●
Damit die Klemmung wieder aktiviert wird, klicken Sie die Schaltfläche OK. Das Meldefenster wird
geschlossen und die z-Achsklemmung ist wieder aktiv.
4.2.3.7 Vakuum - Ein
Bei Aktivierung dieser Funktion wird das Vakuum eingeschaltet.
●
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche
Ein
. Das Vakuum wird eingeschaltet.
4.2.3.8 Vakuum - Aus
Bei Aktivierung dieser Funktion wird das Vakuum ausgeschaltet.
●
Klicken Sie im Arbeitsbereich „Vakuum“ die Schaltfläche
Aus
. Das Vakuum wird ausgeschaltet.
4.2.3.9 Blasen - Ein
Bei Aktivierung dieser Funktion wird Blasen an der Pipette eingeschaltet. Gleichzeitig wird ein evt. aktiviertes
Vakuum ausgeschaltet.
●
Klicken Sie im Arbeitsbereich „Blasen“ die Schaltfläche
Ein
. Blasen wird eingeschaltet.
4.2.3.10 Blasen - Aus
Bei Aktivierung dieser Funktion wird Blasen an der Pipette ausgeschaltet.
●
Klicken Sie im Arbeitsbereich „Blasen“ die Schaltfläche
Aus
. Blasen wird ausgeschaltet.
