4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.2 Einzelfunktionen Portal mit 12-er Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 16
4.2.6 Pipettenkonfiguration 12-er Revolverkopf
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettengrößen der am Bestückkopf
befindlichen Pipetten.
HINWEIS
Die Bearbeitung bzw. Quittierung ist nur bei vorgegebenen Nutzen und Rüstung möglich.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
Pipettenkonfiguration Revolver-
kopf
.

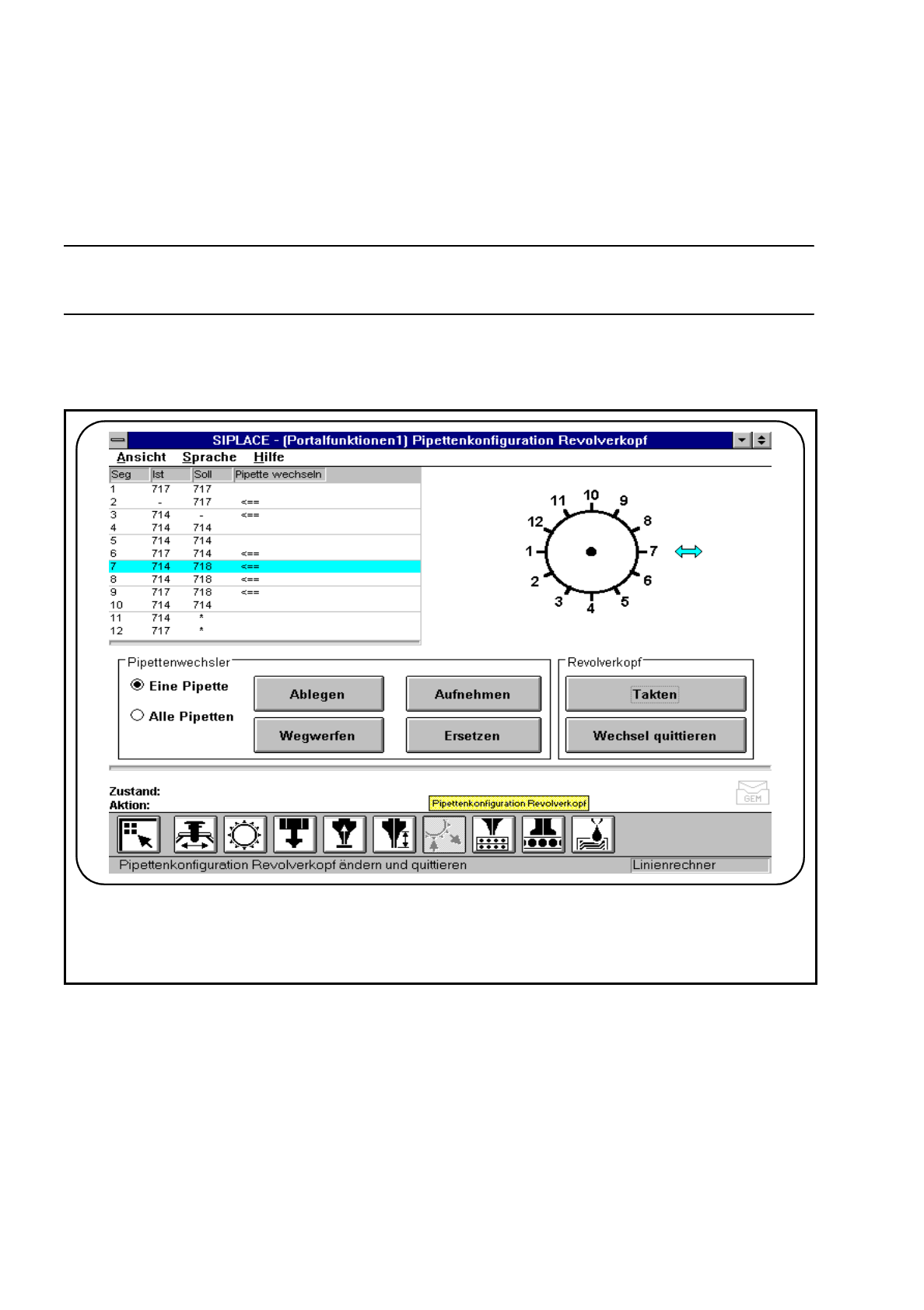

Abb. 4.2.8 Pipettenkonfiguration 12-er Revolverkopf
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf
4 - 17
4.2.6.1 12-er Revolverkopf - Takten
Bei Aktivierung dieser Funktion wird der Revolverkopf um jeweils ein Segment getaktet. Das Segment das
sich in der Wechselposition befindet, wird mit einem Pfeil <== in der Revolverkopf-Grafik angezeigt.
Pipetten die gewechselt werden müssen, werden in der Spalte Pipette wechseln mit einem Pfeil <== gekenn-
zeichnet.
●
Klicken Sie im Arbeitsbereich „Revolverkopf“ die Schaltfläche
Takten
. Der Revolverkopf wird getaktet und
die Wechselposition angezeigt.
4.2.6.2 Wechsel quittieren
Bei Aktivierung dieser Funktion wird der Wechsel einer geforderten Pipette quittiert.
Diese Quittierung ist nötig, um bei unterschiedlicher Pipettenkonfiguration Soll bzw. Ist, den Zustand der
Spalte "Soll" in die Spalte "Ist" zu übernehmen (<== in Spalte „Pipette wechseln“).
Diese neue Pipettenkonfiguration wird in den Maschinendaten "aktuell.ma" abgespeichert. Es wird immer die
Sternposition bearbeitet, die in Wechselposition (<== in Revolverkopf-Grafik) angezeigt wird.
Vor der Quittierung muß die Pipette am Segment entsprechend gewechselt werden.
Nach Abschluß der Bearbeitung müssen beide Spalten ("Ist", "Soll") übereinstimmen.
Klicken Sie im Arbeitsbereich „Revolverkopf“ die Schaltfläche
Wechsel quittieren
.
●
Vorgehensweise
●
Takten Sie den Revolverkopf zu der jeweiligen Pipette die gewechselt werden muß
(<== in Spalte „Pipette wechseln“) zur Wechselposition.
●
Wechseln Sie die Pipette nach vorgegebener Soll-Pipettenkonfiguration.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Wechsel quittieren
.
●
Nach Abschluß der Bearbeitung müssen beide Spalten „Ist“ und „Soll“ übereinstimmen.
4.2.6.3 Eine Pipette - Ablegen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte, am Revolverkopf befindliche Pipette, in das jeweilige
Magazin des Pipettenwechslers zurückgelegt werden.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Ablegen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK
.
Die gewählte Pipette wird in das jeweilige Magazin des Pipettenwechslers zurückgelegt
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.2 Einzelfunktionen Portal mit 12-er Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 18
4.2.6.4 Eine Pipette - Aufnehmen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte Pipette, vom jeweiligen Magazin des Pipettenwechslers
aufgenommen werden.
HINWEIS
Die Pipette muß vom Linienrechner vorgegeben sein
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Aufnehmen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK.
Die gewählte Pipette wird vom Revolverkopf aus dem Pipettenwechsler aufgenommen.
4.2.6.5 Eine Pipette - Wegwerfen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte, am Revolverkopf befindliche Pipette, in den Abwurfbe-
hälter des Pipettenwechslers abgelegt werden.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Wegwerfen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK
.
●
Die gewünschte Pipette wird in den Abwurfbehälter geworfen.
4.2.6.6 Eine Pipette - Ersetzen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte Pipette ersetzt werden.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Ersetzen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK
.
Die gewählte Pipette wird durch eine neue Pipette gleichen Typs ersetzt.
4.2.6.7 Alle Pipetten - Ablegen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipette, die sich am Revolverkopf befinden in das jeweilige Maga-
zin des Pipettenwechslers zurückgelegt.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Ablegen
. Alle am Stern befindlichen Pipetten werden in das jeweilige Maga-
zin des Pipettenwechslers zurückgelegt
