4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx 4 - 20 4.2.7 Pipettenwechslerkonfiguration 12-er Revolverkopf Dies…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf
4 - 19
4.2.6.8 Alle Pipetten - Aufnehmen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipette, vom jeweiligen Magazin des Pipettenwechslers aufge-
nommen.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Aufnehmen
. Alle Pipetten, die vom Pipettenwechsler in der Rüstung vorge-
geben wurden, werden vom Revolverkopf aus dem Pipettenwechsler aufgenommen.
4.2.6.9 Alle Pipetten - Wegwerfen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipetten, die sich am Revolverkopf befinden, in den Abwurfbehäl-
ter abgelegt.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Wegwerfen
. Alle Pipetten, die sich am Revolverkopf befinden, werden in den
Abwurfbehälter geworfen.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.2 Einzelfunktionen Portal mit 12-er Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 20
4.2.7 Pipettenwechslerkonfiguration 12-er Revolverkopf
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettentypen in den einzelnen Magazi-
nen des Pipettenwechslers.
HINWEIS
Ein Pipettenwechsler Revolverkopf muß installiert und in den Maschinenoptionen konfiguriert sein.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
Pipettenwechslerkonfiguration
Revolverkopf
.

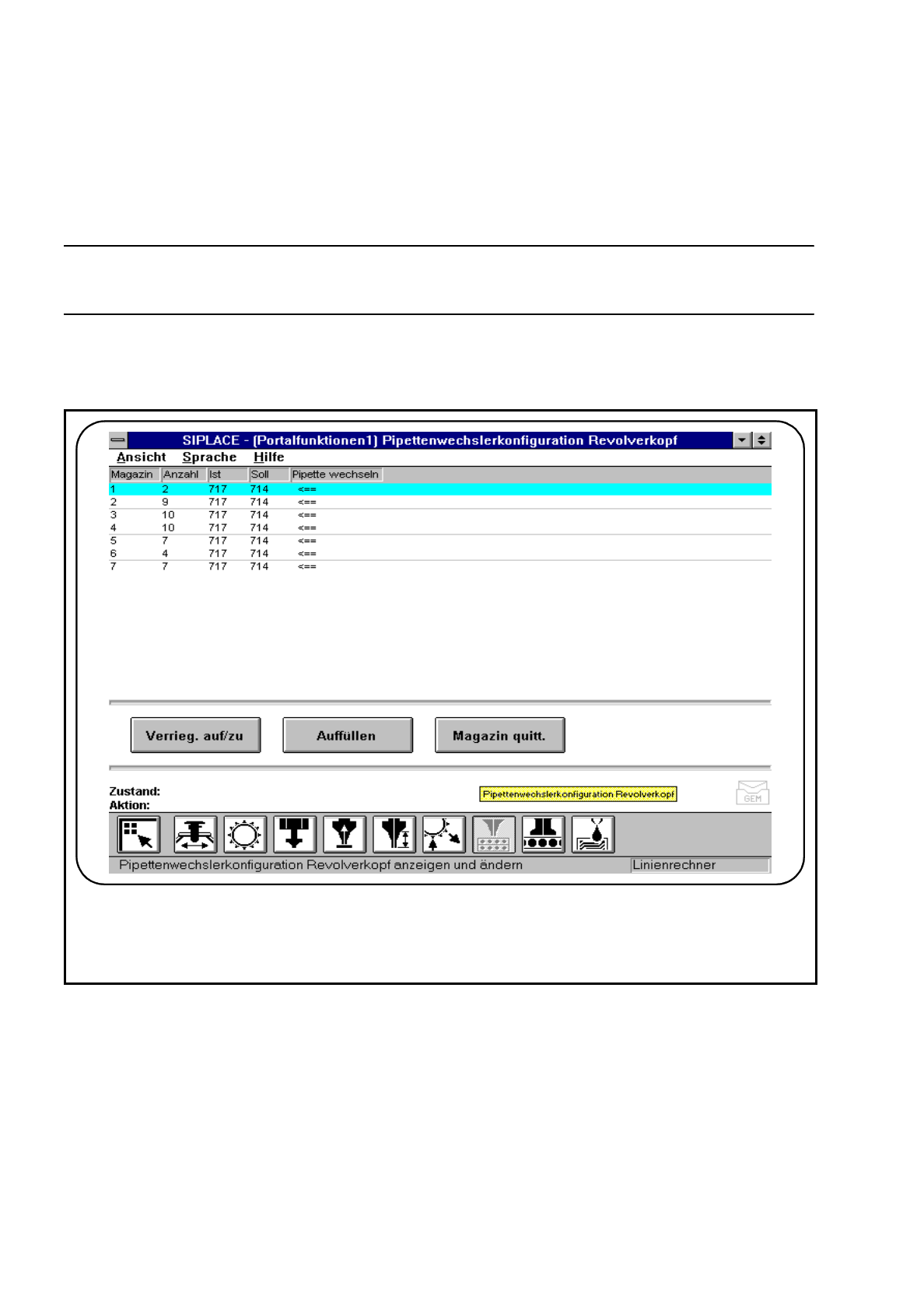

Abb. 4.2.9 Pipettenwechslerkonfiguration 12-er Revolverkopf
-
In der Spalte „Magazin“ wird das jeweilige Pipettenwechslermagazin angegeben
-
In der Spalte „Anzahl“ steht die aktuelle Pipettenanzahl im jeweiligen Magazin.
-
In der Spalte "Ist" steht die tatsächliche Rüstung am Pipettenwechsler.
-
In der Spalte "Soll" steht die vorgegebene Rüstung vom Linienrechner.
-
In der Spalte "Pipette wechseln“ ist mit einem Pfeil <== gekennzeichnet, wenn die Pipettenkonfiguration
von „Ist“ und „Soll“
nicht
übereinstimmt.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.2 Einzelfunktionen Portal mit 12-er Revolverkopf
4 - 21
4.2.7.1 Verriegelung auf/zu
Um Pipetten am Pipettenwechsler von Hand zu entnehmen oder um Pipetten aufzufüllen, können Sie das
Schlüsselblech des Pipettenwechslers öffnen bzw. schließen.
●
Klicken Sie die Schaltfläche
Verriegelung auf/zu
. Das Schlüsselblech des Pipettenwechslers wird je nach
Ausgangslage entweder geschlossen oder geöffnet.
4.2.7.2 Auffüllen
Diese Funktion dient zum Auffüllen von Magazinen mit neuen Pipetten des gleichen Typs, ohne die Rüstung
zu verändern.
●
Öffnen Sie, falls nötig, die Verriegelung des Schlüsselblechs mit der Funktion „Verriegelung auf/zu“
●
Füllen Sie die Magazine mit den gleichen Pipettentypen auf, und klicken Sie die Schaltfläche
Auffüllen
.
Der Füllstand des jeweiligen Magazins wird wieder aktualisiert.
HINWEIS
Die Magazine müssen immer maximal gefüllt werden (je Magazin 12 Pipetten gleichen Typs)
4.2.7.3 Magazin quittieren
●
Rüsten Sie die Pipetten, die gewechselt werden müssen (in Spalte „Pipette wechseln“ <== mit Pfeil
gekennzeichnet), in den einzelnen Magazinen auf den "Soll" Zustand.
●
Markieren Sie die jeweilige Zeile (mit blauem Balken hinterlegt) und klicken Sie im Arbeitsbereich die
Schaltfläche
Magazin quitt.
„Soll“ und „Ist“ müssen übereinstimmen.
HINWEIS
Es können bis zu 7 Magazine mit jeweils 12 Pipetten gleichen Typs gerüstet werden.
Es müssen alle Magazine einzeln quittiert werden.
Siehe auch Abschnitt 11.1.
