4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 28
4.3.2 6-er Revolverkopffunktionen
Im Menü „Revolverkopffunktionen“ ist es möglich, die zum Revolverkopf gehörenden Funktionen anzusteu-
ern.
HINWEIS
Die Revolverkopffunktionen können bei geöffneter Schutzhaube nur mit gedrehtem Schlüsselschalter ausge-
führt werden.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
Revolverkopffunktionen
.
Es wird immer die aktuelle Sternposition angezeigt.

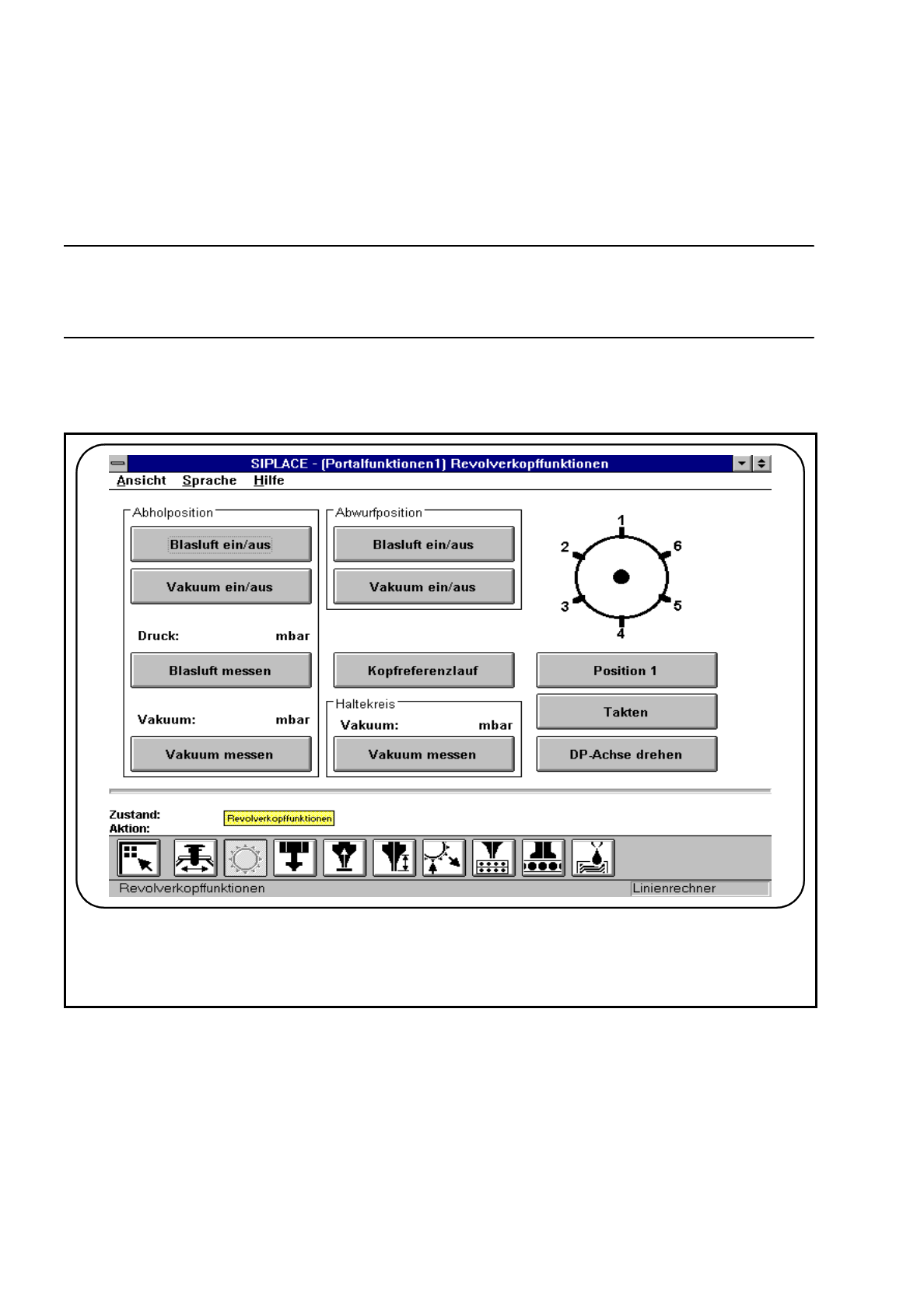

Abb. 4.3.3 Revolverkopffunktionen 6-er Revolverkopf
4.3.2.1 Position 1
Diese Funktion dient dazu, den Stern in eine festgelegte Ausgangsposition zu bringen. Dazu führt der Stern
und die z-Achse einen Referenzlauf durch.
●
Klicken Sie die Schaltfläche
Position 1
. Der Stern wird so verfahren, daß sich das Segment der Sternpo-
sition 1 in der Abhol-/Bestückposition (unterste Position) befindet.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 29
4.3.2.2 Takten
Diese Funktion dient dazu den Stern Position um Position weiterzutakten.
●
Klicken Sie die Schaltfläche
Takten
. Der Stern wird um ein Segment weitergefahren. Bei jedem weiteren
Klicken wird der Stern um ein Segment weitergefahren. Die aktuelle Sternposition wird in der Grafik ange-
zeigt.
4.3.2.3 DP Achse drehen
Bei Aktivierung dieser Funktion wird die Pipette an der DP1- Achse um 90
0
gedreht.
●
Klicken Sie die Schaltfläche
DP Achse drehen
. Die Pipette an DP1 wird einmal um 90
0
gedreht.
4.3.2.4 Abholposition - Blasluft Ein/Aus
Bei Aktivierung dieser Funktion wird die Blasluft in der Abholposition Ein bzw. Aus geschaltet.
●
Klicken Sie im Arbeitsbereich „Abholposition“ die Schaltfläche
Blasluft Ein/Aus
. An der Pipette die sich in
der Abholposition befindet, wird die Blasluft Ein bzw. Aus geschaltet.
4.3.2.5 Abholposition - Blasluft messen
Bei Aktivierung dieser Funktion wird die eingeschaltete Blasluft in der Abholposition gemessen.
●
Schalten Sie die Blasluft ein.
●
Klicken Sie im Arbeitsbereich „Abholposition“ die Schaltfläche
Blasluft messen
. An der Pipette die sich in
der Abholposition befindet, wird die eingeschaltete Blasluft gemessen. Das Meßergebnis wird im Anzeige-
fenster angezeigt.
HINWEIS
Die im Anzeigefenster angezeigten Werte entsprechen nicht den tatsächlichen Werten an der Pipette.
Bei Einstellarbeiten müssen die Werte mit einem Manometer eingestellt werden (siehe Einstellanleitung bzw.
Serviceanleitung).
●
Schalten Sie die Blasluft aus.
4.3.2.6 Abholposition - Vakuum Ein/Aus
Bei Aktivierung dieser Funktion wird das Vakuum in der Abholposition Ein bzw. Aus geschaltet.
●
Klicken Sie im Arbeitsbereich „Abholposition“ die Schaltfläche
Vakuum Ein/Aus
. An der Pipette die sich in
der Abholposition befindet, wird das Vakuum Ein bzw. Aus geschaltet.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 30
4.3.2.7 Abholposition - Vakuum messen
Bei Aktivierung dieser Funktion wird das eingeschaltete Vakuum in der Abholposition gemessen.
●
Schalten Sie das Vakuum ein.
●
Klicken Sie im Arbeitsbereich „Abholposition“ die Schaltfläche
Vakuum messen
. An der Pipette die sich in
der Abholposition befindet, wird das eingeschaltete Vakuum gemessen. Das Meßergebnis wird im Anzei-
gefenster angezeigt.
●
Schalten Sie das Vakuum aus.
4.3.2.8 Abwurfposition - Blasluft
Bei Aktivierung dieser Funktion wird die Blasluft in der Abwurfposition eingeschaltet.
●
Klicken Sie im Arbeitsbereich „Abwurfposition“ die Schaltfläche
Blasluft
. An der Pipette die sich in der
Abwurfposition befindet, wird die Blasluft eingeschaltet.
4.3.2.9 Abwurfposition - Vakuum
Bei Aktivierung dieser Funktion wird das Vakuum in der Abwurfposition eingeschaltet.
●
Klicken Sie im Arbeitsbereich „Abwurfposition“ die Schaltfläche
Vakuum
. An der Pipette die sich in der
Abwurfposition befindet, wird das Vakuum eingeschaltet.
4.3.2.10 Kopfreferenzlauf
Bei Aktivierung dieser Funktion führen die Kopfachsen einen Referenzlauf durch. Die Portalachsen x und y
fahren dabei über den Abwurfbehälter, um Bauteile definiert einzuwerfen.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Kopfreferenzlauf
. Die Kopfachsen führen einen Referenz-
lauf durch.
4.3.2.11 Haltekreis- Vakuum messen
Bei Aktivierung dieser Funktion wird das Vakuum im Haltekreis gemessen.
●
Klicken Sie im Arbeitsbereich „Haltekreis“ die Schaltfläche
Vakuum messen
. An der Pipette die sich im
Haltekreis befindet, wird das Vakuum gemessen.
