4.3.2.7 Abholposition - Vakuum messen
Bei Aktivierung dieser Funktion wird das eingeschaltete Vakuum in der Abholposition gemessen.
●
Schalten Sie das Vakuum ein.
●
Klicken Sie im Arbeitsbereich „Abholposition“ die Schaltfläche
Vakuum messen
. An der Pipette die sich in
der Abholposition befindet, wird das eingeschaltete Vakuum gemessen. Das Meßergebnis wird im Anzei-
gefenster angezeigt.
●
Schalten Sie das Vakuum aus.
4.3.2.8 Abwurfposition - Blasluft
Bei Aktivierung dieser Funktion wird die Blasluft in der Abwurfposition eingeschaltet.
●
Klicken Sie im Arbeitsbereich „Abwurfposition“ die Schaltfläche
Blasluft
. An der Pipette die sich in der
Abwurfposition befindet, wird die Blasluft eingeschaltet.
4.3.2.9 Abwurfposition - Vakuum
Bei Aktivierung dieser Funktion wird das Vakuum in der Abwurfposition eingeschaltet.
●
Klicken Sie im Arbeitsbereich „Abwurfposition“ die Schaltfläche
Vakuum
. An der Pipette die sich in der
Abwurfposition befindet, wird das Vakuum eingeschaltet.
4.3.2.10 Kopfreferenzlauf
Bei Aktivierung dieser Funktion führen die Kopfachsen einen Referenzlauf durch. Die Portalachsen x und y
fahren dabei über den Abwurfbehälter, um Bauteile definiert einzuwerfen.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Kopfreferenzlauf
. Die Kopfachsen führen einen Referenz-
lauf durch.
4.3.2.11 Haltekreis- Vakuum messen
Bei Aktivierung dieser Funktion wird das Vakuum im Haltekreis gemessen.
●
Klicken Sie im Arbeitsbereich „Haltekreis“ die Schaltfläche
Vakuum messen
. An der Pipette die sich im
Haltekreis befindet, wird das Vakuum gemessen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 31
4.3.3 IC-Kopffunktionen (SIPLACE 80F
4
-6)
Im Menü „IC-Kopffunktionen“ ist es möglich, die zum IC-Kopf gehörenden Funktionen anzusteuern.
HINWEIS
Die Kopffunktionen können bei geöffneter Schutzhaube nur mit gedrehtem Schlüsselschalter ausgeführt wer-
den. Wird das Menü "IC-Kopf" verlassen, referieren IC-Kopf und Stern-Kopf über dem Abwurfbehälter. Zum
Verfahren der x-/y-Achsen muß die Schutzhaube geschlossen werden.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
IC-Kopffunktionen
.

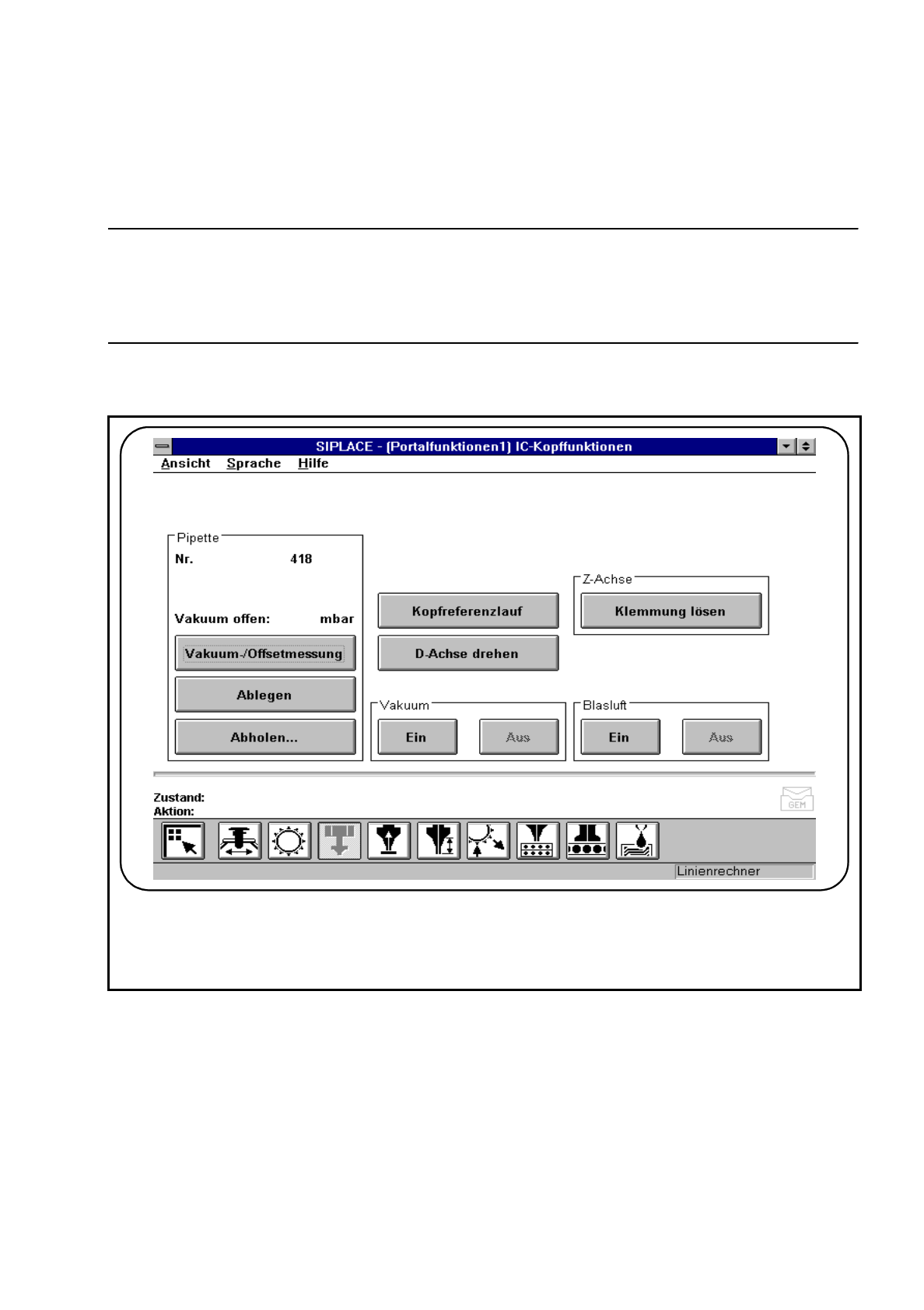

Abb. 4.3.4 IC-Kopffunktionen
4.3.3.1 Pipette - Vakuum-/Offsetmessung
Bei Aktivierung dieser Funktion wird das Vakuum und die Höhe, der am Kopf befindlichen Pipette, gemessen.
Es muß eine Pipette am Kopf sein.
●
Der Vakuumwert und die Höhe der aktuellen Pipette wird gemessen und angezeigt.
☞
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 32
4.3.3.2 Pipette - Ablegen
Bei Aktivierung dieser Funktion kann die Pipette, die sich am IC-Kopf befindet, abgelegt werden. Die aktuelle
Pipette wird angezeigt.
●
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche
Ablegen
. Die Pipette die sich am IC-Kopf befindet,
wird abgelegt.
4.3.3.3 Pipette - Abholen
Bei Aktivierung dieser Funktion können verschiedene Pipetten abgeholt werden, die in der Pipettenwechsler-
rüstung vorhanden sind.
●
Klicken Sie im Arbeitsbereich „Pipette“ die Schaltfläche
Abholen
. Folgendes Eingabefenster erscheint

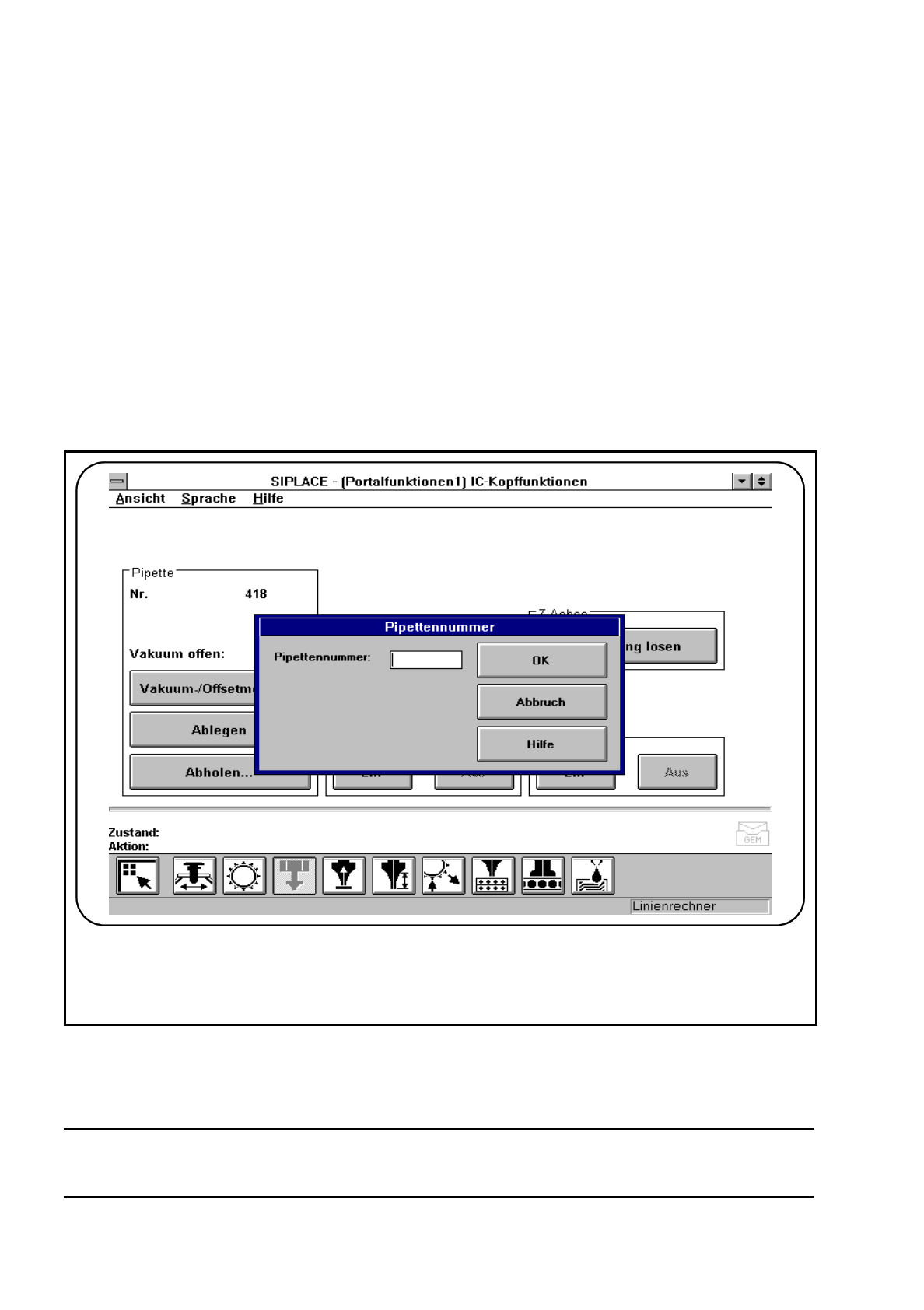

Abb. 4.3.5 IC-Kopffunktionen - Pipette abholen
●
Geben Sie die Nummer der abzuholenden Pipette in das Eingabefeld des Eingabefensters ein.
●
Klicken Sie die Schaltfläche
OK
. Die ausgewählte Pipette wird abgeholt und im Anzeigefenster angezeigt.
HINWEIS
Falls sich eine Pipette am IC-Kopf befindet, wird diese zuerst abgelegt.
☞
