4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 38
4.3.6.4 Eine Pipette - Aufnehmen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte Pipette, vom jeweiligen Magazin des Pipettenwechslers
aufgenommen werden.
HINWEIS
Die Pipette muß vom Linienrechner vorgegeben sein
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Aufnehmen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK.
Die gewählte Pipette wird vom Revolverkopf aus dem Pipettenwechsler aufgenommen.
4.3.6.5 Eine Pipette - Wegwerfen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte, am Revolverkopf befindliche Pipette, in den Abwurfbe-
hälter des Pipettenwechslers abgelegt werden.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Wegwerfen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK
.
●
Die gewünschte Pipette wird in den Abwurfbehälter geworfen.
4.3.6.6 Eine Pipette - Ersetzen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion kann eine bestimmte Pipette ersetzt werden.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Eine Pipette“.
●
Klicken Sie die Schaltfläche
Ersetzen
. Eine Eingabebox erscheint.
●
Geben Sie die gewünschte Pipettennummer in das Eingabefeld ein und bestätigen Sie mit
OK
.
Die gewählte Pipette wird durch eine neue Pipette gleichen Typs ersetzt.
4.3.6.7 Alle Pipetten - Ablegen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipette, die sich am Revolverkopf befinden in das jeweilige Maga-
zin des Pipettenwechslers zurückgelegt.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Ablegen
. Alle am Stern befindlichen Pipetten werden in das jeweilige Maga-
zin des Pipettenwechslers zurückgelegt
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 39
4.3.6.8 Alle Pipetten - Aufnehmen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipette, vom jeweiligen Magazin des Pipettenwechslers aufge-
nommen.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Aufnehmen
. Alle Pipetten, die vom Pipettenwechsler in der Rüstung vorge-
geben wurden, werden vom Revolverkopf aus dem Pipettenwechsler aufgenommen.
4.3.6.9 Alle Pipetten - Wegwerfen (Nur mit Pipettenwechsler)
Bei Aktivierung dieser Funktion werden alle Pipetten, die sich am Revolverkopf befinden, in den Abwurfbehäl-
ter abgelegt.
●
Aktivieren Sie im Arbeitsbereich „Pipettenwechsler“ den Schaltknopf „Alle Pipetten“.
●
Klicken Sie die Schaltfläche
Wegwerfen
. Alle Pipetten, die sich am Revolverkopf befinden, werden in den
Abwurfbehälter geworfen.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 40
4.3.7 Pipettenwechslerkonfiguration 6-er Revolverkopf
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettentypen in den einzelnen Magazi-
nen des Pipettenwechslers.
HINWEIS
Ein Pipettenwechsler Revolverkopf muß installiert und in den Maschinenoptionen konfiguriert sein.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
Pipettenwechslerkonfiguration
Revolverkopf
.

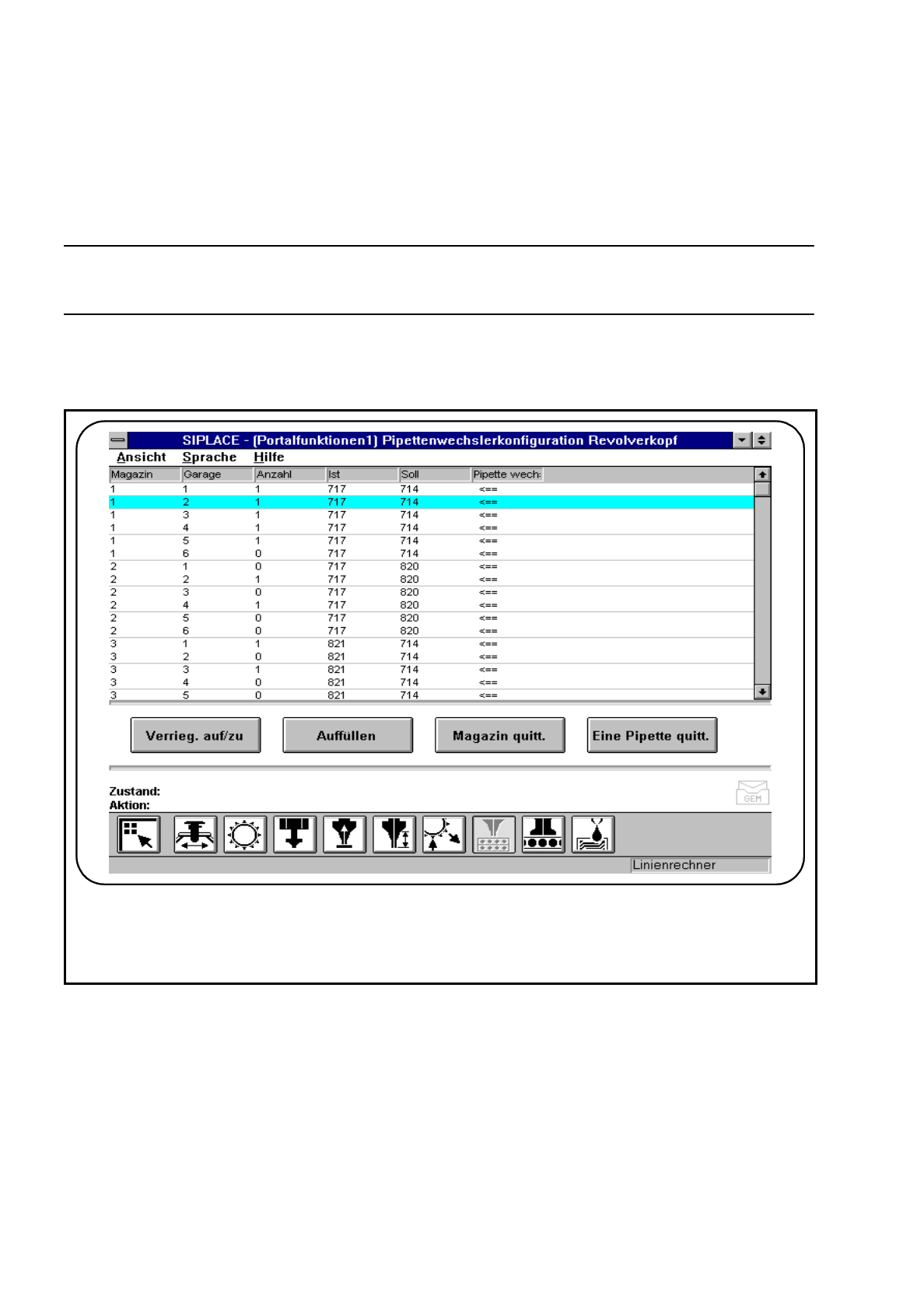

Abb. 4.3.9 Pipettenwechslerkonfiguration 6-er Revolverkopf
-
In der Spalte „Magazin“ wird das jeweilige Pipettenwechslermagazin angegeben
-
In der Spalte „Garage“ wird die jeweilige Pipettengarage angegeben
-
In der Spalte „Anzahl“ steht die aktuelle Pipettenanzahl der jeweiligen Garage
(0 = nicht vorhanden / 1= vorhanden).
-
In der Spalte "Ist" steht die tatsächliche Rüstung am Pipettenwechsler.
-
In der Spalte "Soll" steht die vorgegebene Rüstung vom Linienrechner.
-
In der Spalte "Pipette wechseln“ ist mit einem Pfeil <== gekennzeichnet, wenn die Pipettenkonfiguration
von „Ist“ und „Soll“
nicht
übereinstimmt.
☞
