Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen Ausgabe 07/97 ab Soft wareversio n SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) 4 - 43 4.3. 8.1 Wechse l qu itti eren ● Rüsten S…
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 42
4.3.8 Pipettenwechslerkonfiguration IC-Kopf (Siplace 80F
4
-6)
Diese Funktion dient zum Anzeigen, Überprüfen und Wechseln der Pipettentypen in den einzelnen Magazi-
nen des Pipettenwechslers.
●
Klicken Sie im Menü „Einzelfunktionen Portal“ den Symbolknopf für
Pipettenwechslerkonfiguration
IC-Kopf
.

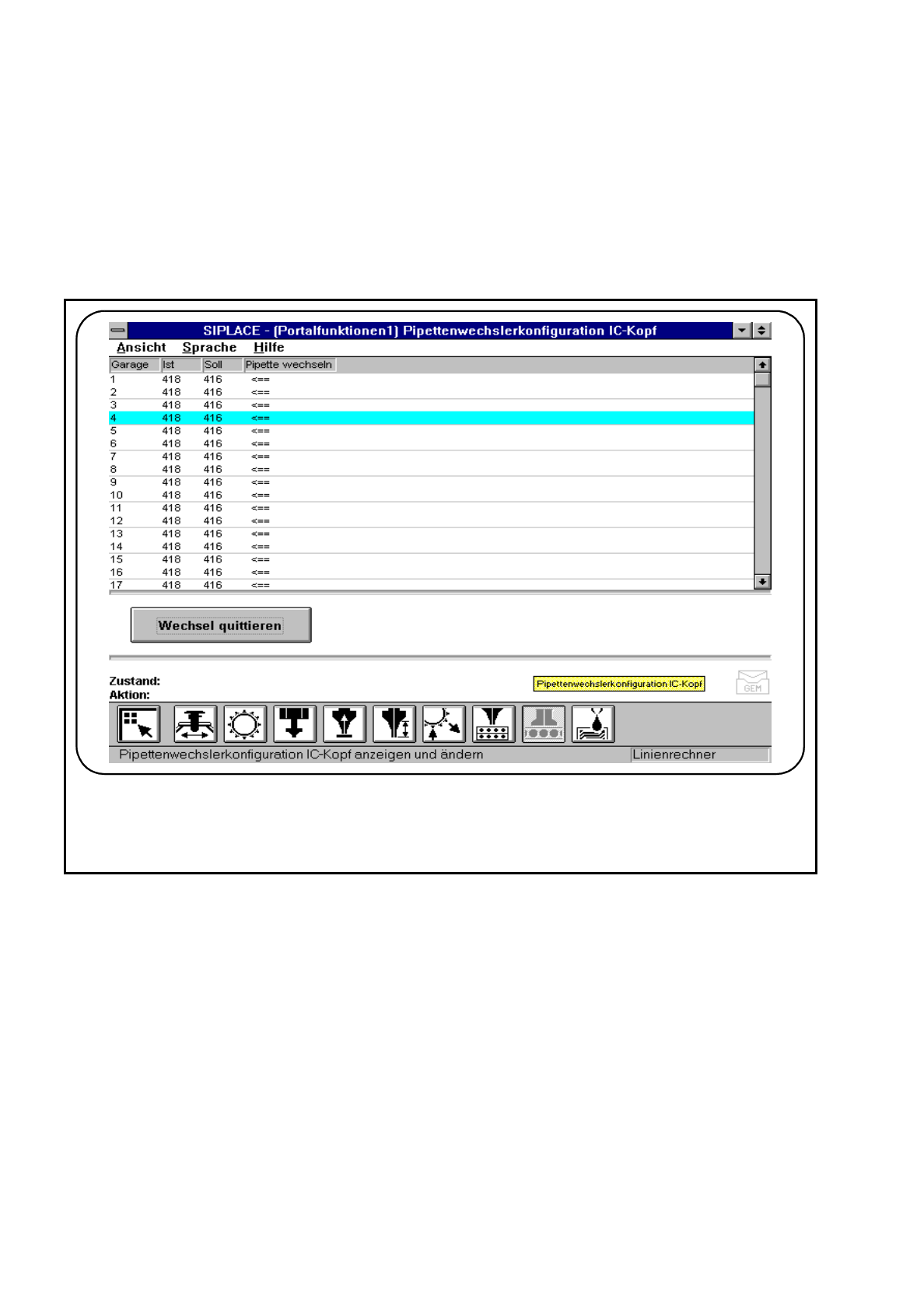

Abb. 4.3.10 Pipettenwechslerkonfiguration IC-Kopf
-
In der Spalte "Soll" steht die vorgegebene Rüstung vom Linienrechner.
-
In der Spalte "Ist" steht die tatsächliche Rüstung am Pipettenwechsler.
-
In der Spalte "Pipette wechseln“ ist mit einem Pfeil <== gekennzeichnet, wenn die Pipettenkonfiguration
von „Ist“ und „Soll“
nicht
übereinstimmt.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 43
4.3.8.1 Wechsel quittieren
●
Rüsten Sie die Pipetten, die gewechselt werden müssen (in Spalte „Pipette wechseln“ <== mit Pfeil
gekennzeichnet), in den einzelnen Pipettengaragen auf den "Soll" Zustand.
●
Markieren Sie die jeweilige Zeile (mit blauem Balken hinterlegt) und klicken Sie im Arbeitsbereich die
Schaltfläche
Wechsel quittieren
. „Soll“ und „Ist“ müssen übereinstimmen.
HINWEIS
Es können bis zu 20 Pipetten definiert werden.
Es müssen alle Pipettengaragen einzeln quittiert werden.
Siehe auch Abschnitt 11.2.
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 44
4.3.9 Flußmittelauftrag/Flux (Option für SIPLACE 80F4-6)
Die Schaltflächen
Nachfüllposition anfahren, Flußmittelkopf spülen, Flußmittelkopf init.
sind nur aktiv,
wenn die Option Flußmittelauftrag installiert ist. Die Beschreibung der Funktionen finden Sie im Abschnitt 11.7
dieser Betriebsanleitung.

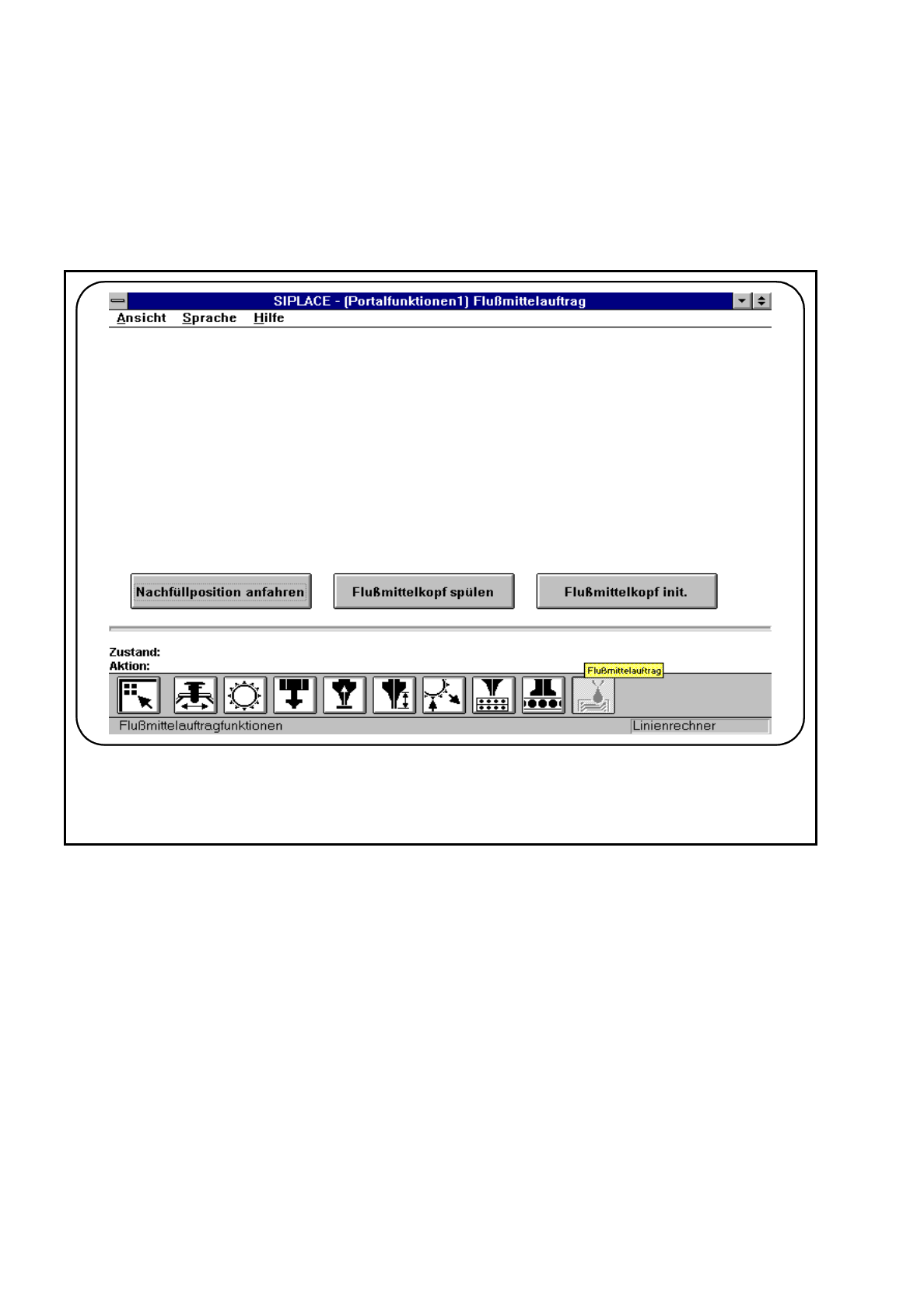

Abb. 4.3.11 Flußmittelauftrag/Flux für SIPLACE 80F4-6 (Option)
☞
