Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.4 Einzelfunktionen Transport 1
4 - 47
4.4.1.2 LP in Ausgabeband
Bei Anwahl dieser Funktion wird eine, im Mittentransport befindliche Leiterplatte, in den Ausgabetransport
befördert.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
LP in Ausgabeband
. Eine Leiterplatte die sich im Mitten-
band befindet wird in das Ausgabeband der Station gefahren.
4.4.1.3 Stopper betätigen
Bei Anwahl dieser Funktion, wird der Stopper ausgefahren.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Stopper betätigen
. Der Stopper wird ausgefahren.
●
Bei nochmaligem Klicken der Schaltfläche kehrt der Stopper in seine Ausgangslage zurück.
●
Bei weiteren Klicken dieser Schaltfläche wiederholen sich diese Vorgänge.
4.4.1.4 Klemmung betätigen
Bei Anwahl dieser Funktion, wird die Klemmung aktiviert (eine eventuelle im Transport befindliche Leiterplatte
wird geklemmt).
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Klemmung betätigen
. Die Leiterplattenklemmung wird
aktiviert.
●
Bei nochmaligem Klicken der Schaltfläche fährt die Klemmvorrichtung in die Ausgangsstellung zurück.
●
Bei weiteren Klicken dieser Schaltfläche wiederholen sich diese Vorgänge.
4.4.1.5 Keramiksubstrat-Zentrierung (Option)
Bei Anwahl dieser Funktion, wird die Keramiksubstrat-Zentrierung (eine eventuelle im Transport befindliche
Leiterplatte wird geklemmt) aktiviert.
●
Klicken Sie im Arbeitsbereich die Schaltfläche
Keramiksubstrat-Zentrierung
. Die Klemmung der Kera-
miksubstrat-Zentrierung wird aktiviert.
●
Bei nochmaligem Klicken der Schaltfläche fährt die Klemmvorrichtung in die Ausgangsstellung zurück.
●
Bei weiteren Klicken dieser Schaltfläche wiederholen sich diese Vorgänge.
HINWEIS
Siehe auch Abschnitt 11.6
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.4 Einzelfunktionen Transport 1 Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 48
4.4.1.6 Signalgeber- Aktualisieren
Bei Anwahl dieser Funktion, wird der momentane Zustand der Ultraschallsensoren (angesprochen 1, nicht
angesprochen 0) angezeigt. Es wird das Eingabeband (Eingabe), Mittenband (Mitte) und das Ausgabeband
(Ausgabe) abgefragt.
●
Klicken Sie im Arbeitsbereich „Signalgeber“ die Schaltfläche
Aktualisieren
. Der aktuelle Zustand der
Signalgeber, am Leiterplattentransport, wird im Arbeitsbereich „Signalgeber“ angezeigt.
4.4.1.7 Transportband - Hohe Geschwindigkeit
Mit dieser Funktion können die zwei unterschiedlichen Geschwindigkeiten der Transportbänder überprüft und
gegebenenfalls an der Halbbrückenplatine im Servoeinschub eingestellt werden. Bei Anwahl dieser Funktion
kann eine hohe bzw. langsame Geschwindigkeit für die Transportgeschwindigkeit vorgegeben werden.
HINWEIS
Die Bänder müssen leer sein.
Das Eingabeband fährt nur mit hoher Geschwindigkeit.
●
Klicken Sie auf das Kontrollkästchen
Hohe Geschwindigkeit
.
Ist das Kontrollkästchen aktiviert können nach klicken der Schaltfläche
Ein
die Transportbänder mit hoher
Geschwindigkeit verfahren werden.
Ist das Kontrollkästchen deaktiviert können nach klicken der Schaltfläche
Ein
die Transportbänder mit
niedriger Geschwindigkeit verfahren werden.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.4 Einzelfunktionen Transport 1
4 - 49
4.4.2 Transportbandbreite
Die Veränderung der Transportbreite wird bei Einführung einer anderen Platinengröße und bei diversen War-
tungsarbeiten benötigt.
●
Klicken Sie in der Ansicht „Einzelfunktionen Transport“ den Symbolknopf für
Transportbandbreite
.

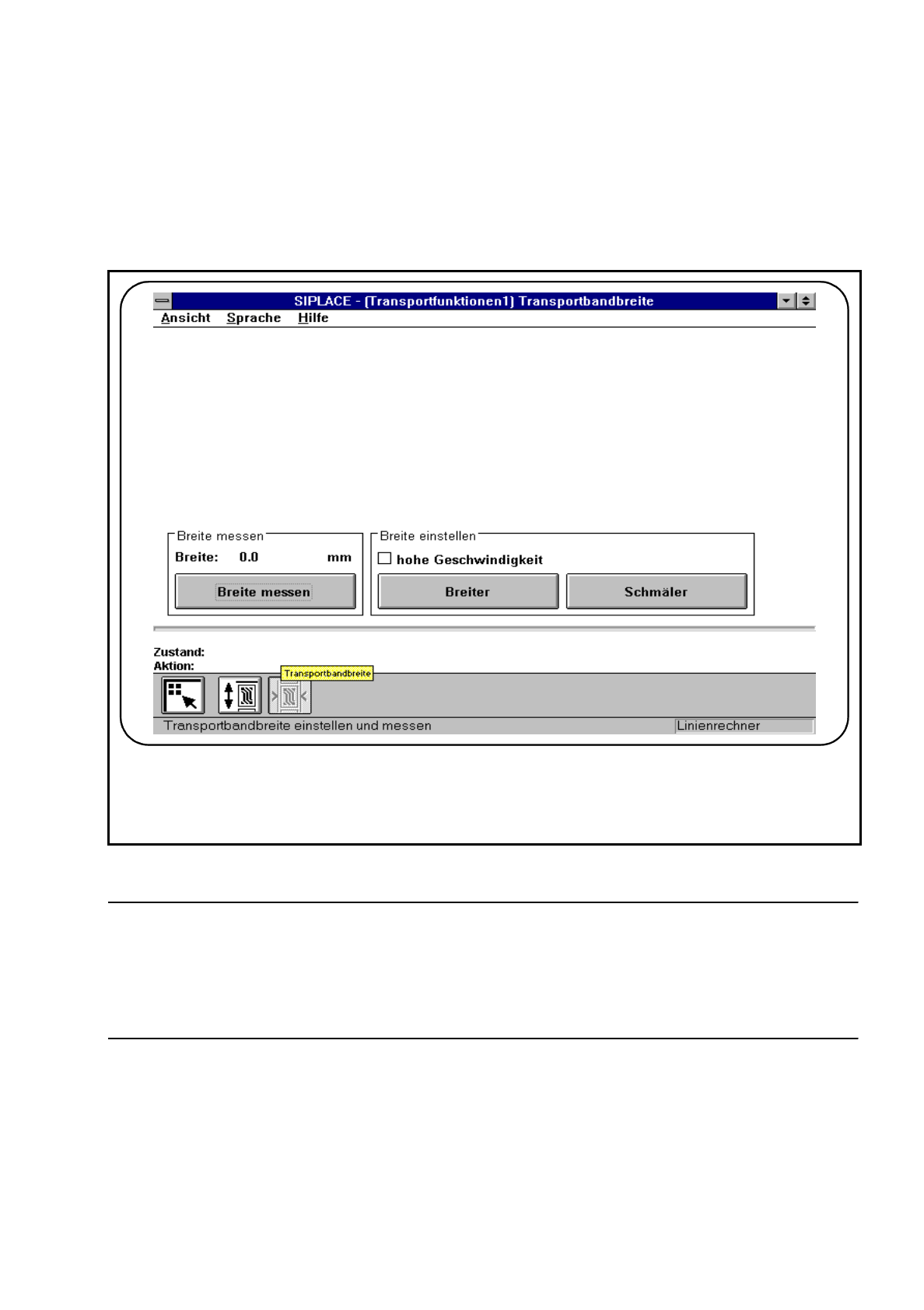

Abb. 4.4.3 Transportbandbreite
Vorsicht
∆
!
Stellen Sie vor Beginn der Breitenverstellung sicher, daß sich keine Leiterplatten oder Gegenstände im
Transportbereich der Maschine befinden. Die Maschine und die Leiterplatte könnten sonst beschädigt wer-
den!
4.4.2.1 Breite messen
Klicken Sie im Arbeitsbereich „Breite messen“ die Schaltfläche
Breite messen
. Die Breite des Leiterplatten-
transports wird gemessen, angezeigt und abgespeichert.
☞
