5.4 Zugang zu den Optionen ’Marke teachen’ und
’Bauelement testen’
Der Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ ist nur ab der Benutzerklasse ’Einrich-
ter’ und höher möglich. Erst nach Wahl der Benutzerklassen ’Einrichter’ oder ’Servicetechniker’ werden die
hellgrau schattierten Strukturen der Ikonen für ’Marke teachen’ und ’Bauelement testen’ schwarz ausgefüllt:
Die Optionen sind dann zugänglich.
Wahl der Benutzerklassen
●
Klicken Sie im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’ an.
●
Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufgeklappt.
●
Wählen Sie die gewünschte Benutzerklasse.

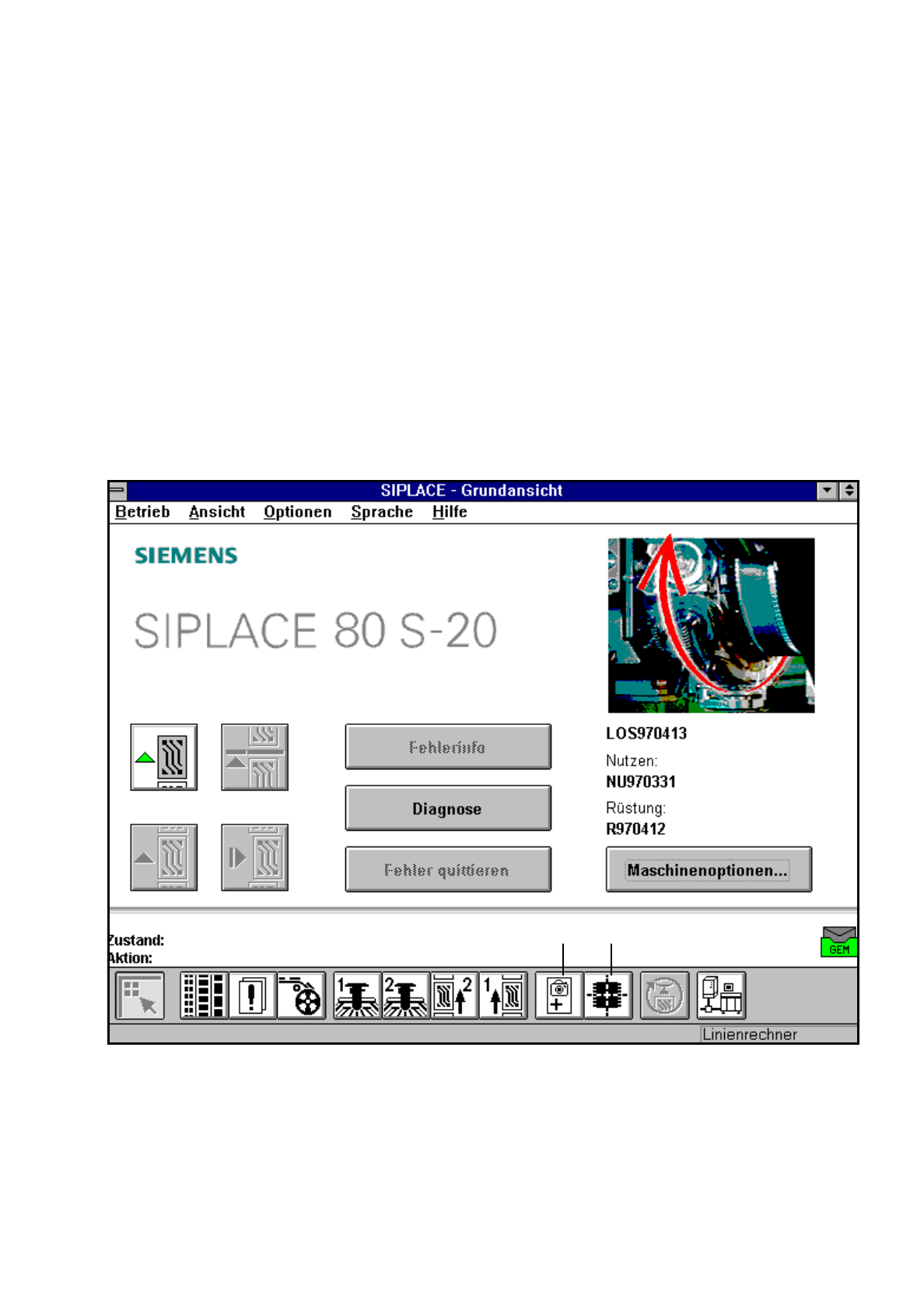

Abb. 5.4.1 Zugang zu den Optionen ’Marke teachen’ bzw. ’Bauelement testen’
Sie können allerdings die Benutzerklassen ’Einrichter’ bzw. ’Servicetechniker’ auch durch Eingabe eines Paß-
worts am Stationsrechner schützen.
●
Klicken Sie dazu im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’ an.
●
Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufgeklappt.
●
Klicken Sie die Schaltfläche ’Kennwort ändern’ an. Die Eingabebox für das Kennwort wird aufgeklappt.
●
Geben Sie das Kennwort ein und bestätigen Sie die Eingabe.
●
Klicken Sie ’OK’ an, um das Kennwort zu übernehmen oder ’Abbruch’, um es zu verwerfen.
Ikone ’Bauelement testen’Ikone ’Marke teachen’
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 34 Einrichter
●
Bewegen Sie den Mauszeiger auf die Option ’Marke teachen’ oder ’Bauelement testen’. Währenddessen
zeigt die Statuszeile für die jeweilige Option einen kurzen, erläuternden Text an. Sie können die Optionen
auch mit den Funktionstasten F8 bzw. F9 aufrufen. Das Aufklappmenü ’Ansicht’ listet Ihnen die Zuordnung
der Funktionstasten zu den einzelnen Optionen auf.
●
Klicken Sie eine der beiden Ikonen (Schaltknöpfe) an. Am Bildschirm erscheint das Auswahlmenü ’Mar-
kenauswahl’ bzw. ’Gehäuseformauswahl’ der Option ’Marke teachen’ bzw. ’Bauelement testen’ (siehe
Abb. 5.4.2, Seite 5 - 34 und Abb. 5.4.3, Seite 5 - 35).
Je nach Wahl gelangen Sie zu den weiteren Menüs der Optionen ’Marke teachen’ bzw. ’Bauelement testen’.

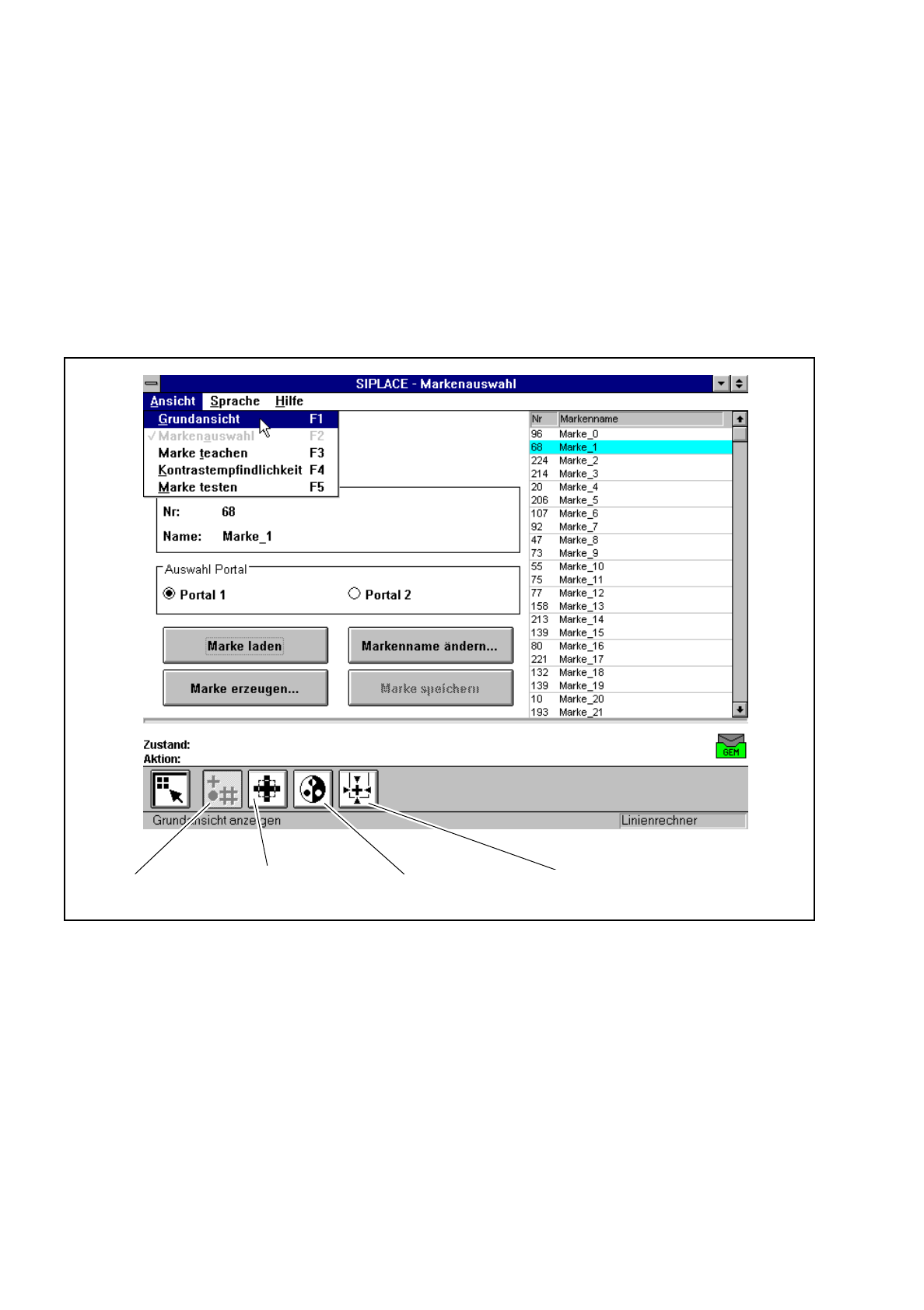

Abb. 5.4.2 Option ’Marke teachen’: Menüs
Folgende Menüs können Sie in der Option ’Marke teachen’ entweder über die Ikonen der Symbolleiste oder
mit den Funktionstasten F2 bis F5 anwählen:
–
Markenauswahl
–
Marke teachen
–
Kontrastempfindlichkeit und
–
Marke testen.
Sie kehren zum Menü ’Grundansicht zurück, indem Sie entweder die Ikone ’Grundansicht’ anklicken oder die
Funktionstaste F1 betätigen.
Ikone
Markenauswahl
Ikone
’Marke teachen’
Ikone
’Kontrastempfindlichkeit’
Ikone
’Marke testen’
