Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
Einrichter 5 - 35

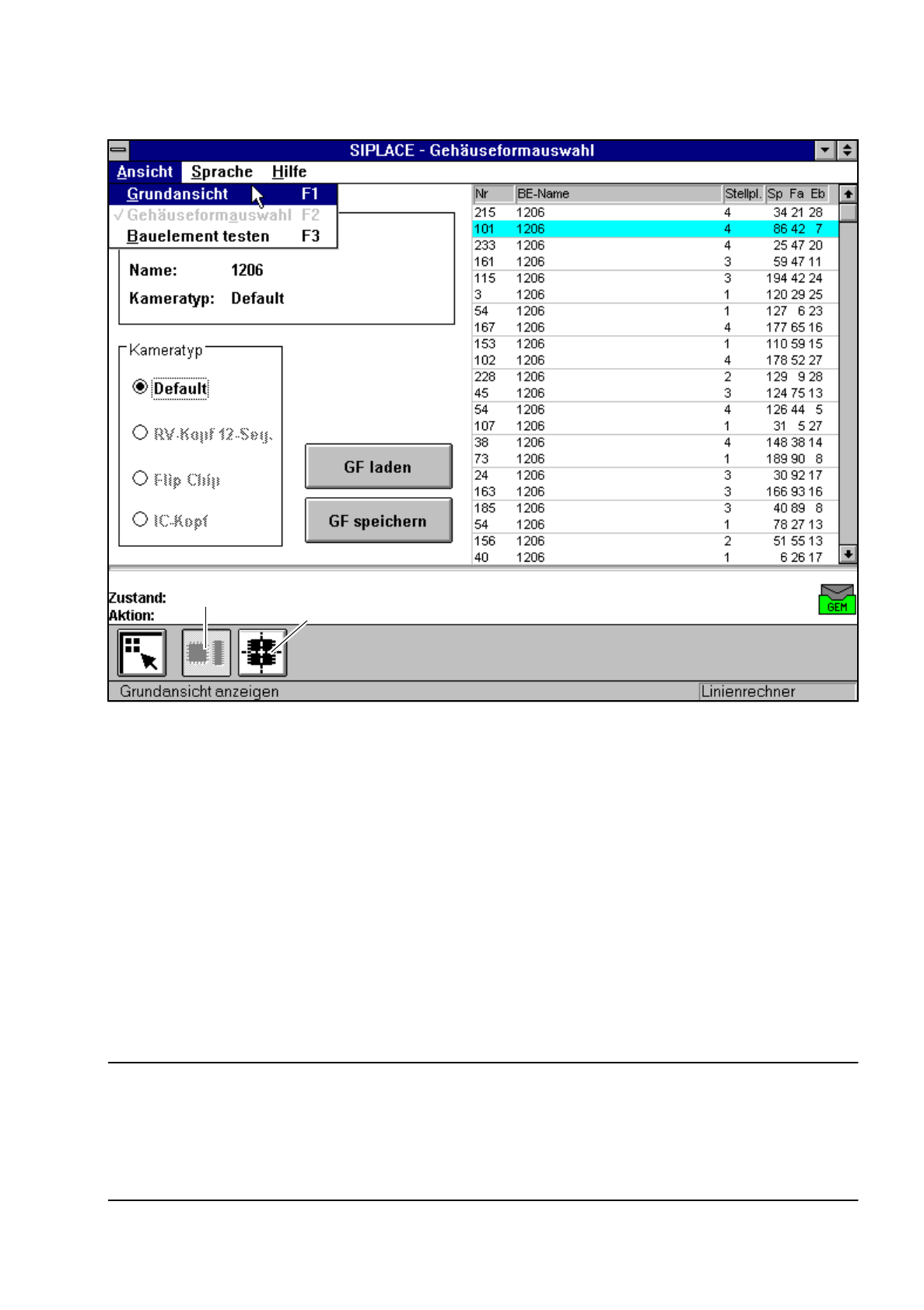

Abb. 5.4.3 Option ’Bauelement testen’: Menüs
Folgende Menüs können Sie in der Option ’Bauelement testen’ entweder über die Ikonen (Schaltknöpfe) in
der Symbolleiste oder mit den Funktionstasten F2 bis F3 anwählen:
–
Gehäuseformauswahl
–
Bauelement testen
Sie kehren zur Grundansicht zurück, indem Sie entweder die Ikone ’Grundansicht’ anklicken oder die Funkti-
onstaste F1 betätigen.
Die Optionen ’Marke teachen’ und ’Bauelement testen’ sind in Abschnitt 5.5 ab Seite 5 - 37 und Abschnitt 5.6
ab Seite 5 - 65 beschrieben.
Am Anfang eines jeden Abschnitts finden Sie für die Optionen ’Marke teachen’ bzw. ’Bauelement testen’ zu
Ihrer Orientierung einen Flußplan und eine Kurzbeschreibung. Jeder Flußplan beginnt mit dem Menü ’Grund-
ansicht’ und zeigt Ihnen den hierarchisch strukturierten Aufbau sämtlicher Menüoptionen.
HINWEIS
In Abschnitt 2.2 ’Menüführung der Bedieneroberfläche’ finden Sie eine allgemeine Beschreibung
• zur Menüführung mit Trackball, Touchscreen und den Funktionstasten F1 bis F12,
• zur Bildschirmaufteilung und
• zu den Bildschirmanzeigen.
Ikone ’Gehäuseformauswahl’
Ikone ’Bauelement testen’
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 36 Einrichter
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen
Einrichter 5 - 37
5.5 Marke teachen
5.5.1 Flußplan ’Marke teachen’
Der Flußplan ’Marke teachen’ zeigt alle Menüoptionen mit ihren Unterfunktionen in einer grafischen Darstel-
lung. Die Menüs sind durch eine Vollinienumrandung, die Auswahlboxen durch eine Strichpunktlinienumran-
dung und die Eingabeboxen durch eine Zentrierlinienumrandung hervorgehoben.
Zum Flußplan „Marke teachen“ Teil 1 und Teil 2
5.5.2 Erläuterungen zum Flußplan
5.5.2.1 Menüs
Unter der Option ’Marke teachen’ stehen folgende Menüs zur Verfügung:
–
Markenauswahl
–
Marke teachen
–
Kontrastempfindlichkeit
–
Marke testen
Die Auswahlbox ’Markendaten speichern’ wird jedesmal eingeblendet, wenn Sie die Option ’Marke teachen’
verlassen wollen und zuvor Markendaten neu erzeugt oder verändert hatten. Sie haben damit die Wahl, die
ermittelten Markenparameter zu speichern oder zu verwerfen.
Sie können die einzelnen Menüs verlassen, indem Sie entweder die Ikone eines anderen Menüs oder die
Ikone ’Grundansicht’ anklicken.
5.5.2.2 Eingabeboxen, Auswahlboxen
Für die Dateneingabe, Werteanzeige und das Auslösen von Aktionen bietet das System folgende Eingabe-
boxen an:
–
Marke erzeugen
–
Markenname ändern
–
Tabelle 5 einstellen
Sie können die Eingabeboxen mit ’OK’, ’Übernehmen’ oder ’Abbruch’ verlassen.
–
Klicken Sie ’OK’ oder ’Übernehmen’ mit der Maus an, werden die Daten an das Programm übergeben und
abgespeichert. Die Eingabebox wird ausgeblendet.
–
Klicken Sie die Schaltfläche ’Abbruch’ an, verwerfen Sie die Daten und die Eingabebox wird geschlossen.
