Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen
Einrichter 5 - 41
5.5.3 Menü ’Markenauswahl’
Bei Anwahl der Option ’Marke teachen’ im Menü ’Grundansicht’ werden folgende Aktionen gestartet:
●
Im Stationsrechner werden die Funktionen für das Visionsystem aktiviert.
●
Das Menü ’Markenauswahl’ wird aufgeklappt.
●
Der Stationsrechner fordert vom Linienrechner die Markennummernliste mit Kommentaren an und stellt
diese auf dem Bildschirm dar. Die Transformationstafeln für die Farbdarstellung sind lokal im Stations-
rechner gespeichert.

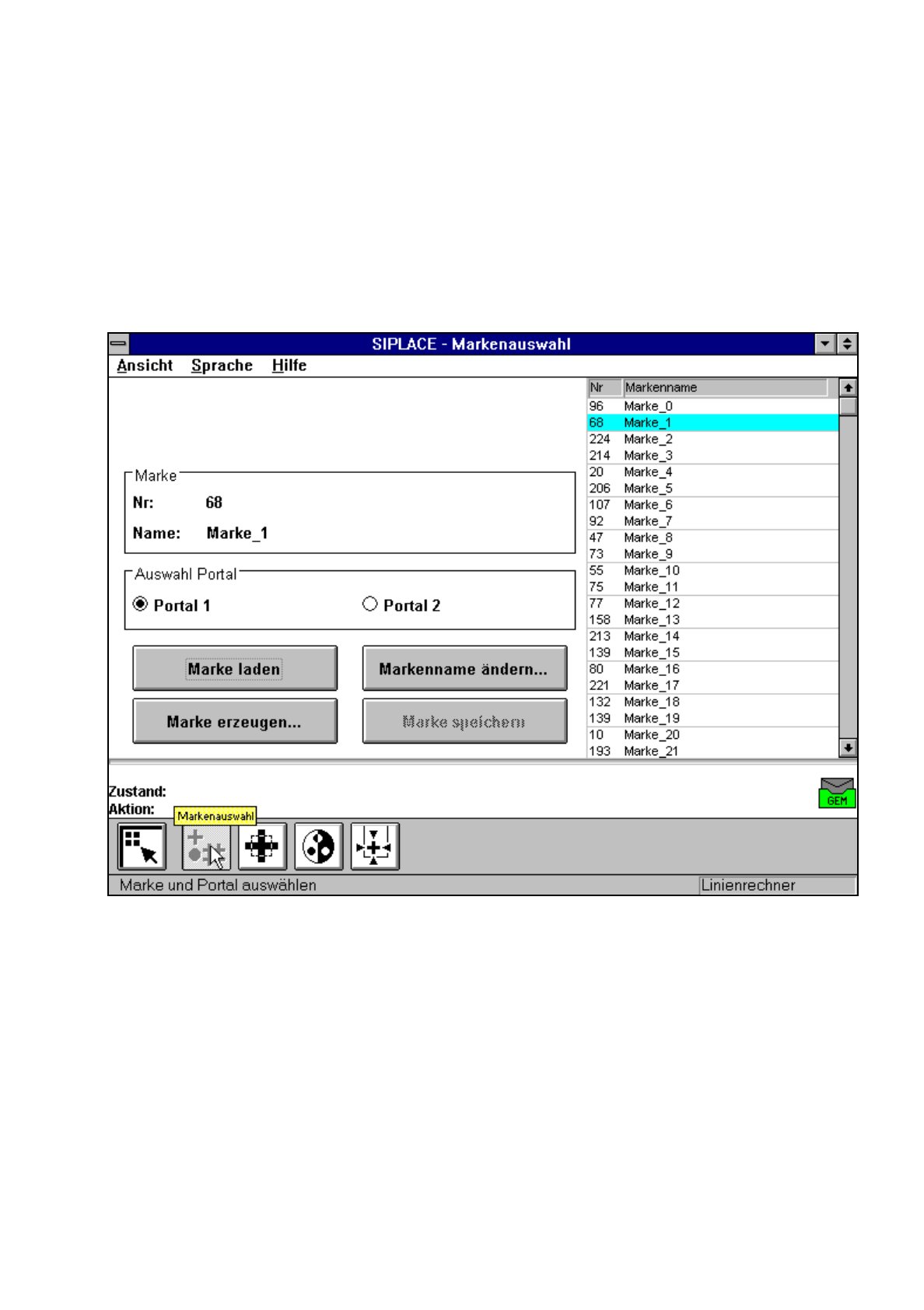

Abb. 5.5.2 Menü ’Markenauswahl’
Das Menü bietet Ihnen, wie die Abbildung zeigt, folgende Optionen zur Anwahl.
–
Auswahl Portal
–
Marke laden
–
Marke erzeugen
–
Markennamen ändern
–
Marke speichern
➧
Markennummernliste
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 42 Einrichter
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß Sie die jewei-
lige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Marke laden’ ist beispielsweise nur aktiv, wenn Sie zuvor im Listenfeld eine Marke ange-
klickt haben.
Die Schaltfläche ’Markenname ändern’ ist nur aktiv, wenn Sie eine Marke geladen haben, und die Schalt-
fläche ’Marke speichern’ ist nur aktiv, wenn Sie entweder den Markennamen oder Markenparameter geändert
haben.
Sie können jederzeit vom Menü ’Marke teachen’ in das Grundmenü wechseln, um bestimmte Aktionen wie
„Spur vollsetzen“ usw. zu starten. Die Einstellungen im Menü ’Marke teachen’ bleiben erhalten, so daß Sie bei
der Rückkehr in das Menü ’Marke teachen’ dieselben Bedingungen wieder vorfinden.
Hatten Sie allerdings Markendaten geändert oder eine neue Marke geteacht und wechseln dann vom Grund-
menü aus zu den Menüs ’Bauelement testen’, ’Einzelfunktionen’, ’SITEST’ oder ’Bestücken fortsetzen’, so
wird die Auswahlbox ’Markendaten speichern’ aufgeklappt. Sie haben nun die Wahl, die geänderten oder neu
aufgenommenen Daten abzuspeichern oder zu verwerfen.
Abb. 5.5.3 Menü ’Markenauswahl’, Auswahlbox ’Markendaten speichern’
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen
Einrichter 5 - 43
Durch die Wahl der Option ’Marke speichern’ veranlassen Sie den Stationsrechner, die Markendaten an den
Linienrechner zu schicken, dort zu speichern und die Markennummernliste zu aktualisieren.
Der Stationsrechner sendet die Markendaten zum Linienrechner. Die Markennummernliste wird nicht zum
Linienrechner übertragen, da dieser eine Korrektur der Liste aufgrund der geänderten Markendaten selbst
vornimmt und dann die veränderten Markendaten auch bei den übrigen Stationen aktualisiert. Die Transfor-
mationstafeln werden lokal im Stationsrechner gehalten.
5.5.3.1 Option ’Auswahl Portal’
Mit Hilfe dieser Option können Sie mit Schaltknöpfen Portal 1 oder Portal 2 als Teachportal anwählen. Die
Standardeinstellung ist Portal 1.
HINWEIS
Mit der Kamera des Portals 1 können Sie alle Markenformen teachen. Mit der Kamera des Portals 2 ist das
Teachen auf rotationssymmetrische Marken (z. B. Kreis, Kreuz) beschränkt.
●
Positionieren Sie den Mauszeiger auf das gewünschte Portal.
●
Klicken Sie auf den Schaltknopf. Der Schaltknopf des gewählten Portals wird schwarz ausgefüllt.
Abb. 5.5.4 Menü ’Markenauswahl’, Option ’Auswahl Portal’
