Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen Einric hter 5 - 43 Durch d ie Wahl d er Option ’ Marke s peichern’ veranl assen S ie den St ations …
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 42 Einrichter
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß Sie die jewei-
lige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Marke laden’ ist beispielsweise nur aktiv, wenn Sie zuvor im Listenfeld eine Marke ange-
klickt haben.
Die Schaltfläche ’Markenname ändern’ ist nur aktiv, wenn Sie eine Marke geladen haben, und die Schalt-
fläche ’Marke speichern’ ist nur aktiv, wenn Sie entweder den Markennamen oder Markenparameter geändert
haben.
Sie können jederzeit vom Menü ’Marke teachen’ in das Grundmenü wechseln, um bestimmte Aktionen wie
„Spur vollsetzen“ usw. zu starten. Die Einstellungen im Menü ’Marke teachen’ bleiben erhalten, so daß Sie bei
der Rückkehr in das Menü ’Marke teachen’ dieselben Bedingungen wieder vorfinden.
Hatten Sie allerdings Markendaten geändert oder eine neue Marke geteacht und wechseln dann vom Grund-
menü aus zu den Menüs ’Bauelement testen’, ’Einzelfunktionen’, ’SITEST’ oder ’Bestücken fortsetzen’, so
wird die Auswahlbox ’Markendaten speichern’ aufgeklappt. Sie haben nun die Wahl, die geänderten oder neu
aufgenommenen Daten abzuspeichern oder zu verwerfen.

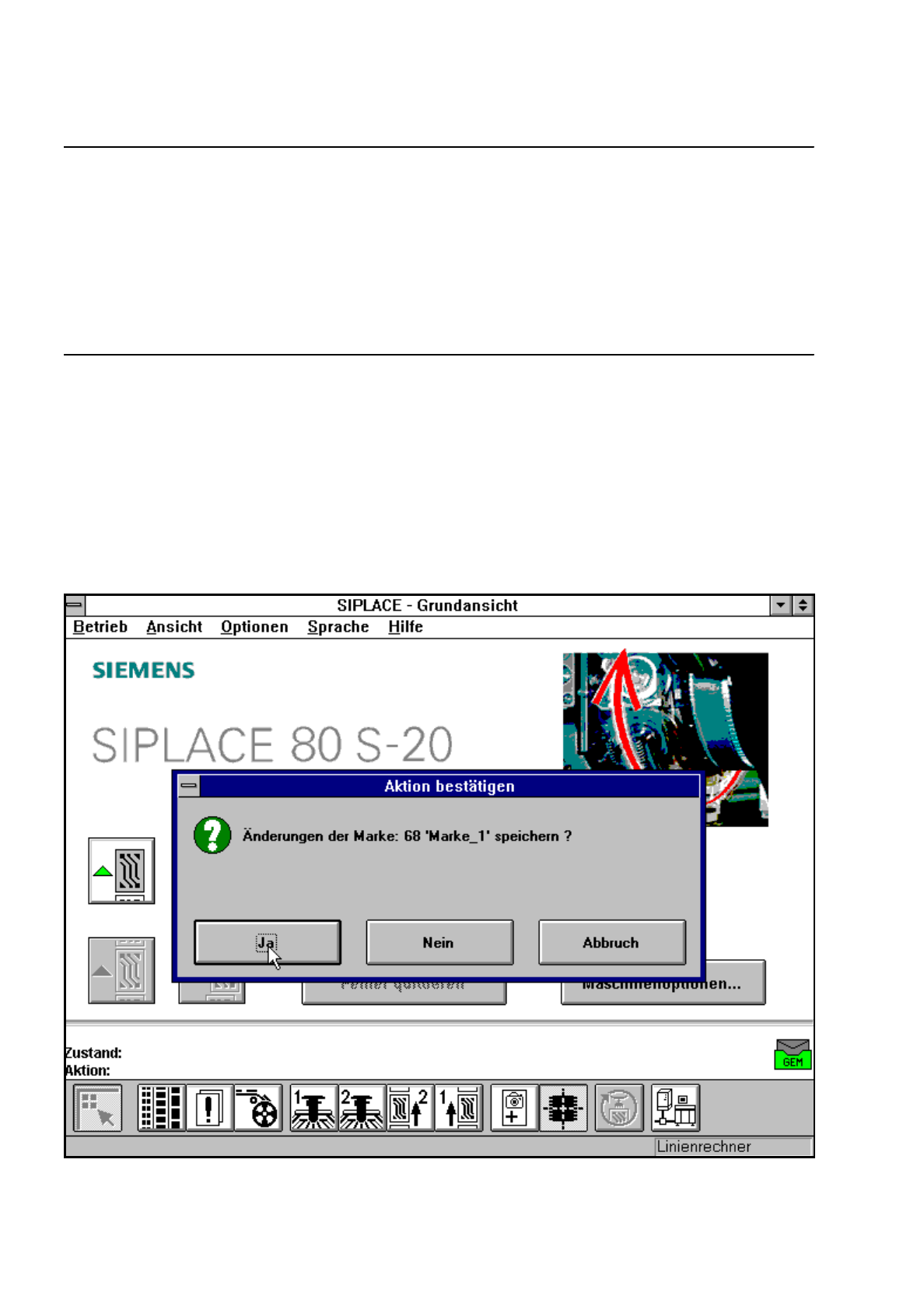

Abb. 5.5.3 Menü ’Markenauswahl’, Auswahlbox ’Markendaten speichern’
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen
Einrichter 5 - 43
Durch die Wahl der Option ’Marke speichern’ veranlassen Sie den Stationsrechner, die Markendaten an den
Linienrechner zu schicken, dort zu speichern und die Markennummernliste zu aktualisieren.
Der Stationsrechner sendet die Markendaten zum Linienrechner. Die Markennummernliste wird nicht zum
Linienrechner übertragen, da dieser eine Korrektur der Liste aufgrund der geänderten Markendaten selbst
vornimmt und dann die veränderten Markendaten auch bei den übrigen Stationen aktualisiert. Die Transfor-
mationstafeln werden lokal im Stationsrechner gehalten.
5.5.3.1 Option ’Auswahl Portal’
Mit Hilfe dieser Option können Sie mit Schaltknöpfen Portal 1 oder Portal 2 als Teachportal anwählen. Die
Standardeinstellung ist Portal 1.
HINWEIS
Mit der Kamera des Portals 1 können Sie alle Markenformen teachen. Mit der Kamera des Portals 2 ist das
Teachen auf rotationssymmetrische Marken (z. B. Kreis, Kreuz) beschränkt.
●
Positionieren Sie den Mauszeiger auf das gewünschte Portal.
●
Klicken Sie auf den Schaltknopf. Der Schaltknopf des gewählten Portals wird schwarz ausgefüllt.

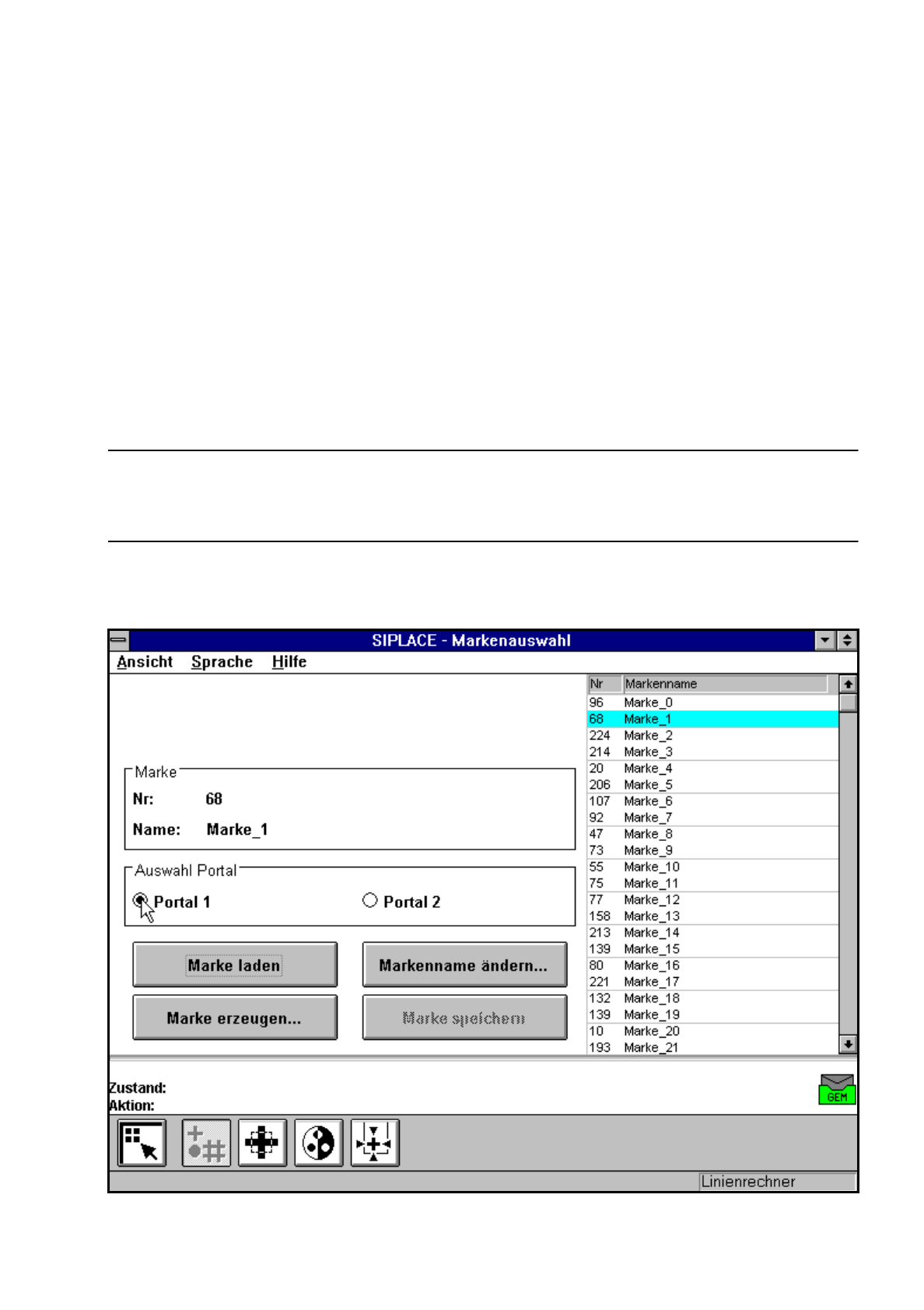

Abb. 5.5.4 Menü ’Markenauswahl’, Option ’Auswahl Portal’
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 44 Einrichter
5.5.3.2 Option ’Marke laden’
HINWEIS
Beim Aufruf der Option ’Marke laden’ wird zunächst die Auswahlbox ’Markendaten speichern’ eingeblendet,
wenn Sie zuvor schon eine Marke bearbeitet hatten (siehe Abb. 5.5.3, Seite 5 - 42).

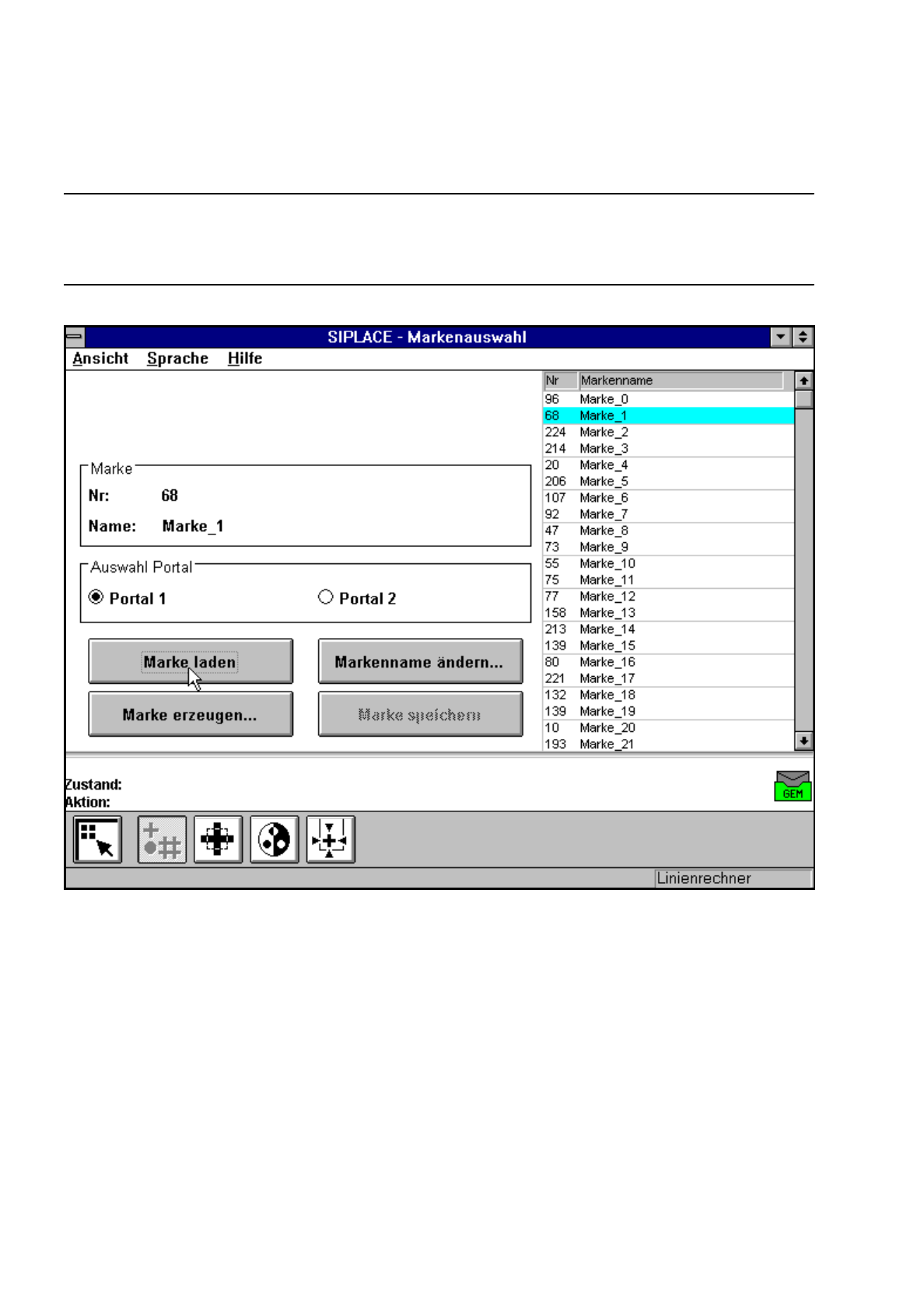

Abb. 5.5.5 Menü ’Markenauswahl’, Option ’Marke laden’
Wollen Sie abspeichern, werden die Markendaten zum Linienrechner übertragen. Darüber hinaus wird die
Markennummernliste aktualisiert.
–
Wählen Sie aus dem Listenfeld mit dem Mauszeiger eine bestimmte Marke. Die gewählte Marke wird mit
einem cyanfarbenen Balken unterlegt.
–
Klicken Sie auf die Schaltfläche ’Marke laden’. Im Anzeigefeld ’Marke’ werden der Markenname und die
Markennummer dargestellt.
Der Stationsrechner fordert vom Linienrechner die Markendaten der gewählten Marke an. Das Musterstruk-
tur- und Suchfeld werden an den Maschinencontroller übertragen, der sie dann in den Speicher des MVS-
Systems lädt (Download). Danach wird im Stationsrechner die Teach-Parameterstruktur mit den aktuellen
Werten initialisiert.
➧
➧
➧
Anzeigenfeld für Markennummer und Markenname
Die gewählte Marke
wird mit einem cyan-
farbenen Balken
unterlegt.
Listenfeld
