5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 56 Einrichter
5.5.5.1 Optionen ’Tabelle 1 ... 5’
Nach Aufruf dieser Option wird
–
das Menü weggeschaltet.
–
das Videobild angezeigt.
–
der Teachbefehl abgesetzt.
–
die Kopfzeile mit der Farbtafeloption, der Markennummer und dem Eindeutigkeitswert eingeblendet.
Abb. 5.5.14 Menü ’Kontrastempfindlichkeit’, Videobild ’Tabelle 1 ... 5’
●
Mit ’ESC’ verlassen Sie diese Option.
Marke-Nr. = 8 Eindeutigkeit = 70Darst. mit Tafel 2
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.5 Marke teachen
Einrichter 5 - 57
5.5.5.2 Option ’Tabelle 5 einstellen’
Bei Aktivierung der Option wird die Auswahlbox ’Kontrastempfindlichkeit mit Tabelle 5 einstellen’ eingeblen-
det.

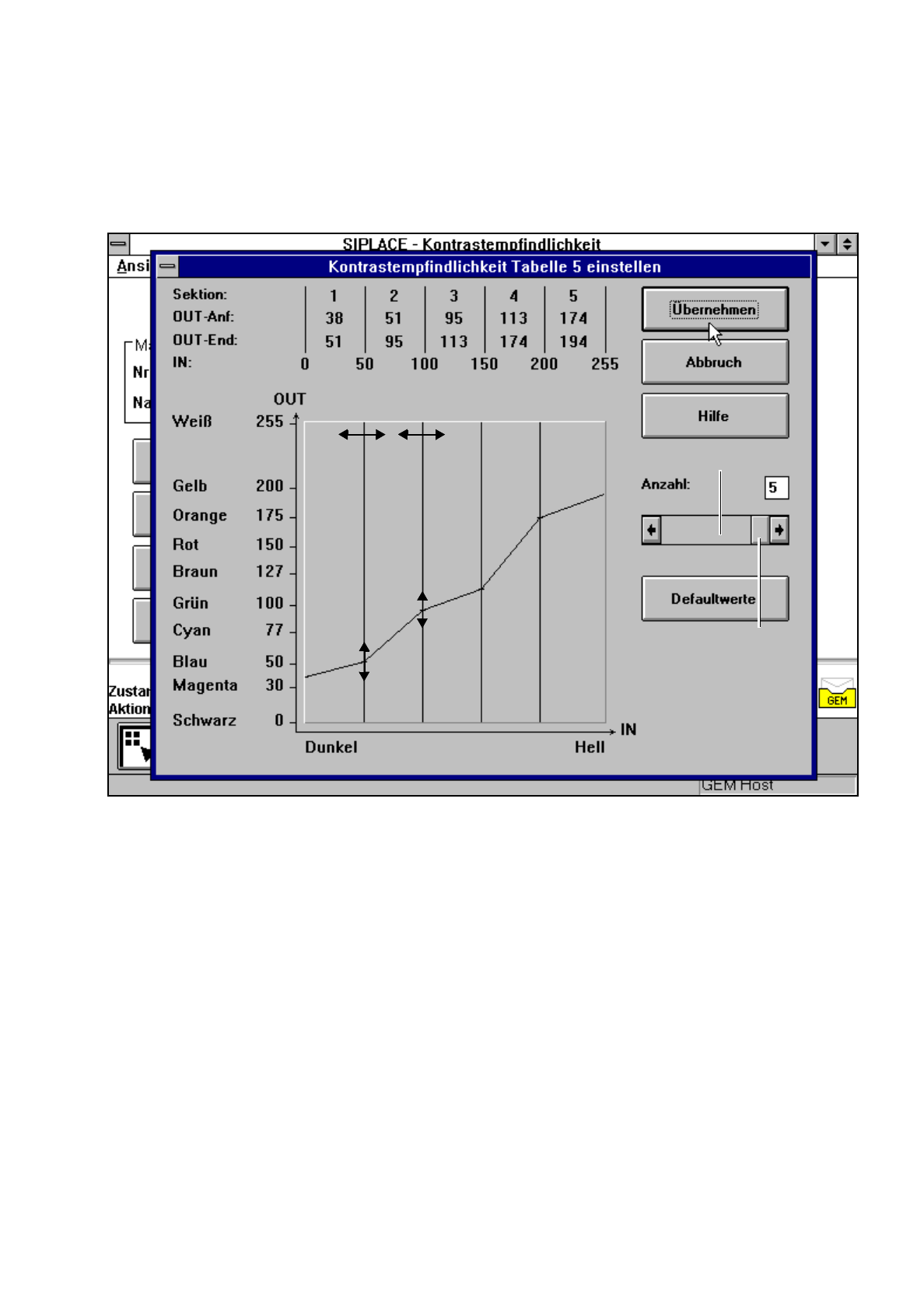

Abb. 5.5.15 Menü ’Kontrastempfindlichkeit’, Auswahlbox ’Kontrastempfindlichkeit Tabelle 5 einstellen’
Sie haben die Möglichkeit, folgende Parameter zu wählen:
–
Anzahl der Sektionen, die die Transformationstafel enthalten soll: Anzahl zwischen 1 … 5
–
Wahl von Wertepaaren: bei 5 Sektionen sind 10 Wertepaare zugelassen.
Aufbau der Auswahlbox ’Kontrastempfindlichkeit Tabelle 5 einstellen’
Numerische Darstellung der Tabelle 5
Die numerischen Werte werden im oberen Teil der Auswahlbox ausgegeben. Das sind:
Sektion: Anzahl der Sektionen
OUT-Anf: OUT-End: Wertebereiche für die Transformation der einzelnen Sektionen
IN: Bereichsgrenzen der einzelnen Sektionen
Grafische Darstellung der Tabelle 5
In der Grafik repräsentieren
–
die Abszisse (x-Achse) den Bereich der Eingangswerte, aufgeteilt in Sektionen.
–
die Ordinate (y-Achse) die Ausgangswerte mit der Farbzuordnung.
Bildlauffeld
Bildlaufleiste
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.5 Marke teachen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 58 Einrichter
Schaltflächen
–
’Übernehmen’
Klicken Sie die Schaltfläche ’Übernehmen’ an, wenn Sie die Einstellungen abspeichern wollen. Die Aus-
wahlbox wird ausgeblendet.
–
’Abbruch’
Mit ’Abbruch’ verwerfen Sie die Einstellungen. Die Auswahlbox wird ausgeblendet.
–
’Hilfe’
Mit der ’Hilfe’-Schaltfläche rufen Sie erläuternde Informationen zur Darstellung am Bildschirm auf.
–
’Defaultwerte’
Klicken Sie das Schaltfeld ’Defaultwerte’ an, wenn die Programmierung der Transformationstabelle
gescheitert ist. Die Transformationstabelle wird bei Auswahl dieser Option mit Standardwerten vorbelegt.
Danach können Sie erneut mit der Programmierung der Tabelle 5 beginnen.
–
Eingabefeld ’Anzahl’
Sie können die Anzahl der Sektionen wählen, indem Sie
●
den numerischen Wert direkt in das Anzeigefeld eingeben oder
●
das Bildlauffeld in der Bildlaufleiste mit der Maus nach rechts oder links bewegen. Damit durchlaufen
Sie den Wertebereich von 1 ... 5 und wieder zurück.
●
den linken oder rechten Pfeil in der Bildlaufleiste anklicken. Sie inkrementieren bzw. dekrementieren
damit die Anzahl der Sektionen.
Programmieren der Transformationstabelle
–
Festlegen der Ausgangswerte
Positionieren Sie den Mauszeiger jeweils auf die Endpunkte der Transformationsgeraden einer jeden Sek-
tion. Die Endpunkte sind mit kleinen, horizontalen Strichen markiert. Es erscheint ein vertikaler Doppelpfeil
am Bildschirm. Drücken Sie die linke Maustaste und bewegen Sie den Pfeil nach oben oder nach unten.
der gewählte Endpunkt der Transformationsgeraden wird verschoben und der numerische Wert in OUT-
Anf. bzw. OUT-End angezeigt.
–
Wahl der Sektionsgrenzen
Die grafische Darstellung in Abb. 5.5.15, Seite 5 - 57 zeigt äquidistante Sektionsgrenzen mit den Berei-
chen 0 - 50, 51 - 100 usw. Sie haben die Möglichkeit, diese Sektionsgrenzen zu verändern. Die Grenzen 0
und 255 sind allerdings fest vergeben und können deshalb nicht verschoben werden.
Positionieren Sie den Mauszeiger auf eine Sektionsgrenze mit Ausnahme von 0 und 255, so erscheint ein
horizontaler Doppelpfeil am Bildschirm. Drücken Sie nun die linke Maustaste und ziehen Sie die Sektions-
grenze mit dem Mauszeiger in die gewünschte Richtung. Der entsprechende numerische Wert wird unter
’IN:’ angezeigt.
–
Haben Sie Ihre Transformationstabelle programmiert, können Sie die Auswahlbox mit ’Übernehmen’ oder
’Abbruch’ verlassen. Haben Sie kein befriedigendes Ergebnis erzielt, klicken Sie ’Default’ an.
