Betriebsanleitung SIPLACE 80S-20/F4/F4-6 0 Einleitung Ausgabe 07/97 ab Softwareversion SR.403.xx 0.4 Baugruppenübersicht 0 - 23 0.4 Baugru ppen über sicht 0.4.1 Gesamtansicht SIP LACE 80S-20 Abb. 0.4.1 Gesamtansicht SI P…
0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
0.3 Aufstellen des Bestückautomaten SIPLACE 80 Ausgabe 07/97 ab Softwareversion SR.403.xx
0 - 22
0.3.2 Untergrund
Es muß darauf geachtet werden, daß die Maschine auf einen festen, nicht vibrierenden Boden gestellt wird.
Unebenheiten des Bodens können durch die verstellbaren Füße ausgeglichen werden. Die erlaubte Flächen-
belastung muß mindestens 1 t/m2 betragen.
0.3.3 Transport
Der Transport erfolgt ab Werk ohne Anbauteile wie Tastatur, BE-Tische und Monitor. Diese Teile müssen vor
der Inbetriebnahme wieder angebaut werden.
Zum Rangieren und Aufstellen muß ein Gabelstapler oder Hubwagen mit 2 m Gabellänge verwendet werden.
Die Ansatzpunkte für den Gabelstapler sind in Bild 0.3.1 durch Pfeile gekennzeichnet.
0.3.4 Druckluftanschluß
Die Werte entnehmen Sie der Tabelle in Abschnitt 0.2 „Technische Daten“.
Dieses wird erreicht durch:
-
ölfreie Kompressoren, z.B. Atlas Copco Typ ZR4
-
Druckluftwaschtrockner
-
Feinstfilter Serie X, z.B. Fa. Zander
0.3.5 Aufstellen
-
Der Abstand zwischen den einzelnen Stationen muß an den Leiterplattentransporten jeweils 1 bis 3 mm
betragen.
-
Um einen reibungslosen Transport der Leiterplatten zu gewährleisten, sollten die Stationen geradlinig
zueinander ausgerichtet sein. Dieses können Sie mit Hilfe eines gespannten Fadens oder eines Einstell-
bleches durchführen.
●
Stellen Sie die Füße so ein, daß die Höhe der Leiterplattentransportbänder 830 mm über dem Boden
beträgt.
●
Stellen Sie mit Hilfe einer Maschinenwasserwaage die horizontale Lage der Station mit einer Genauigkeit
von 0.02 mm/m ein.
●
Kontern Sie die Füße und kontrollieren Sie nach dem Kontern die Lage der Maschine, und korrigieren Sie
ggf. Die Füße der Station müssen gleichmäßig tragen.
VORSICHT
∆
!
Entfernen Sie alle Transportsicherungen aus der Maschine.
Stellen Sie die notwendigen elektrischen, mechanischen und pneumatischen Anschlüsse gemäß der techni-
schen Daten (siehe Kapitel 0.2 "Technische Daten) her.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 0 Einleitung
Ausgabe 07/97 ab Softwareversion SR.403.xx 0.4 Baugruppenübersicht
0 - 23
0.4 Baugruppenübersicht
0.4.1 Gesamtansicht SIPLACE 80S-20

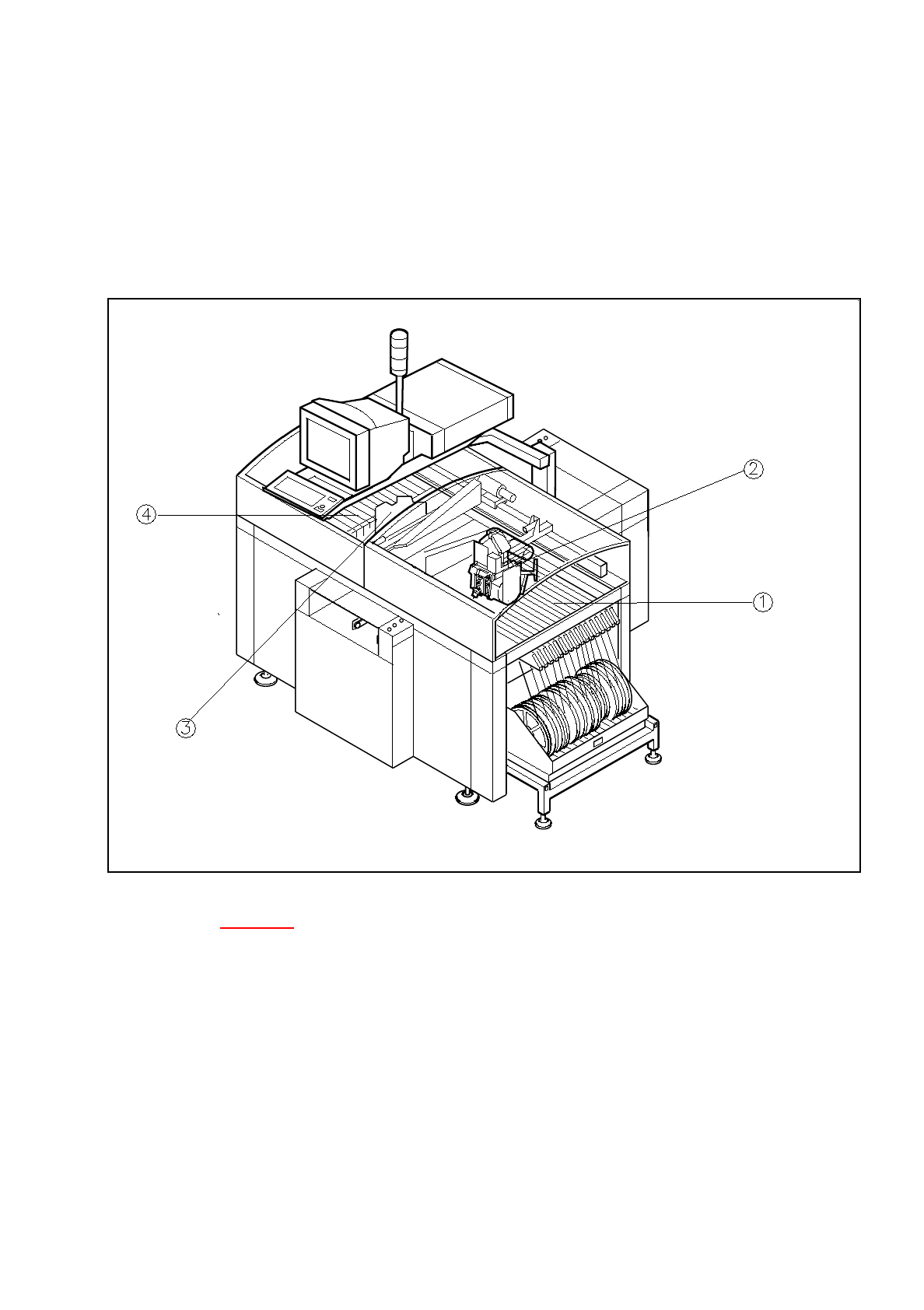

Abb. 0.4.1 Gesamtansicht SIPLACE 80S-20
- Legende zu Abb. 0.4.1
➀
Stellplatz 1
➁
Revolverkopf Portal 2
➂
Revolverkopf Portal 1
➃
Stellplatz 3
0 Einleitung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
0.4 Baugruppenübersicht Ausgabe 07/97 ab Softwareversion SR.403.xx
0 - 24
0.4.2 Gesamtansicht SIPLACE 80F
4

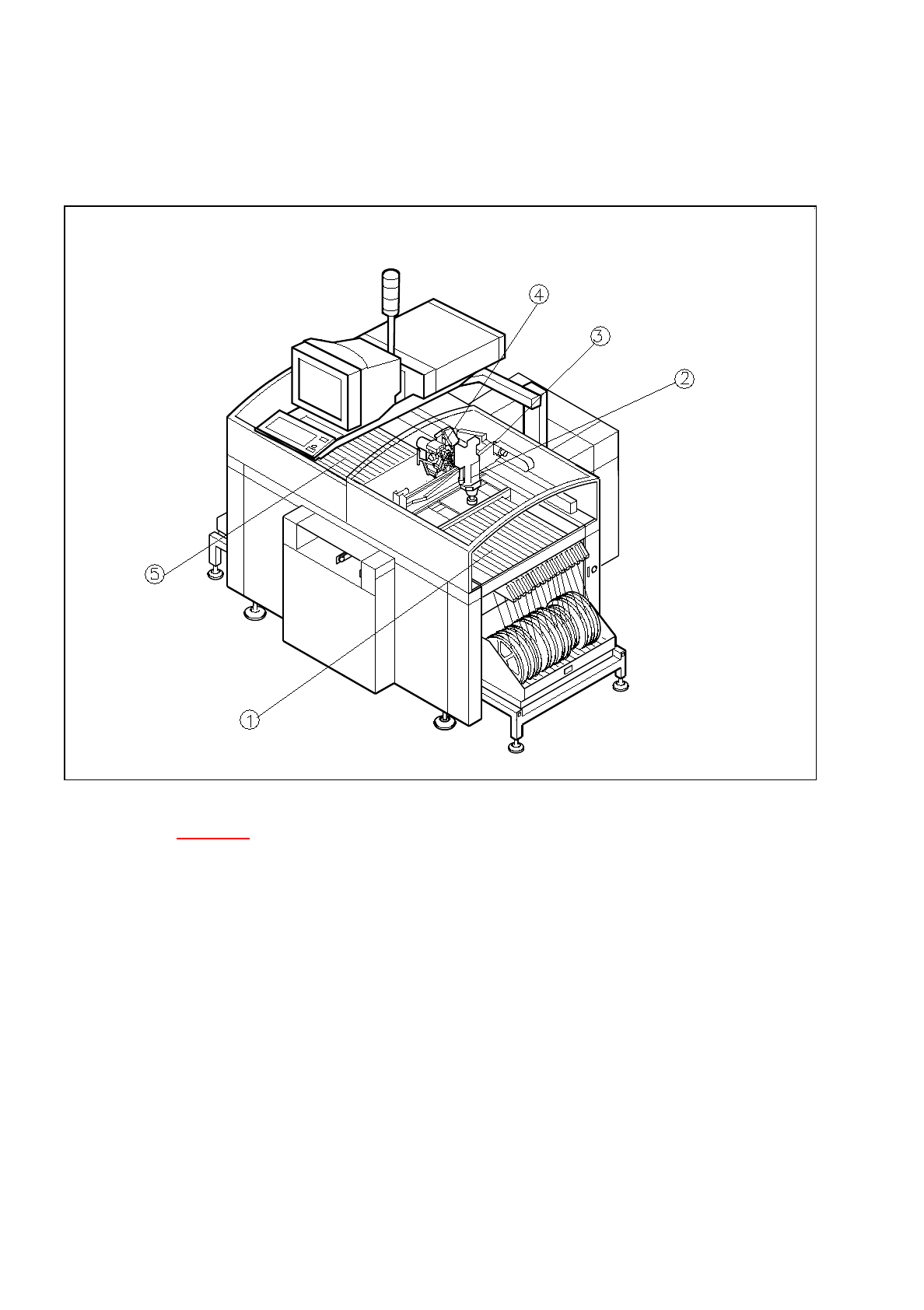

Abb. 0.4.2 Gesamtansicht SIPLACE 80F
4
- Legende zu Abb. 0.4.2
➀
Stellplatz 1
➁
IC-Bestückkopf
➂
Portal 1
➃
12 er-Revolverkopf
➄
Stellplatz 3
