5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 76 Einrichter
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß Sie die jewei-
lige Funktion durch Anklicken mit der Maus ausführen können.
Haben Sie noch keine Gehäuseform geladen, sind alle Optionen inaktiv.
●
Laden Sie im Menü ’Gehäuseformauswahl’ eine Gehäuseform (siehe Abschnitt 5.6.3 ab Seite 5 - 71). Die
geladene Gehäuseform wird in Anzeigefeld ’Gehäuseform’ mit GF-Nummer, GF-Name und Kameratyp
dargestellt. Alle Optionen mit Ausnahme von ’Prüfen’, ’Messen’, ’Bild speichern’ und ’Auswertzeit’ sind
zugänglich. Die Option ’BE-Typ’ ist für den 80F
4
bzw. 80F
4
-6 Automaten reserviert und nur dort anwähl-
bar.

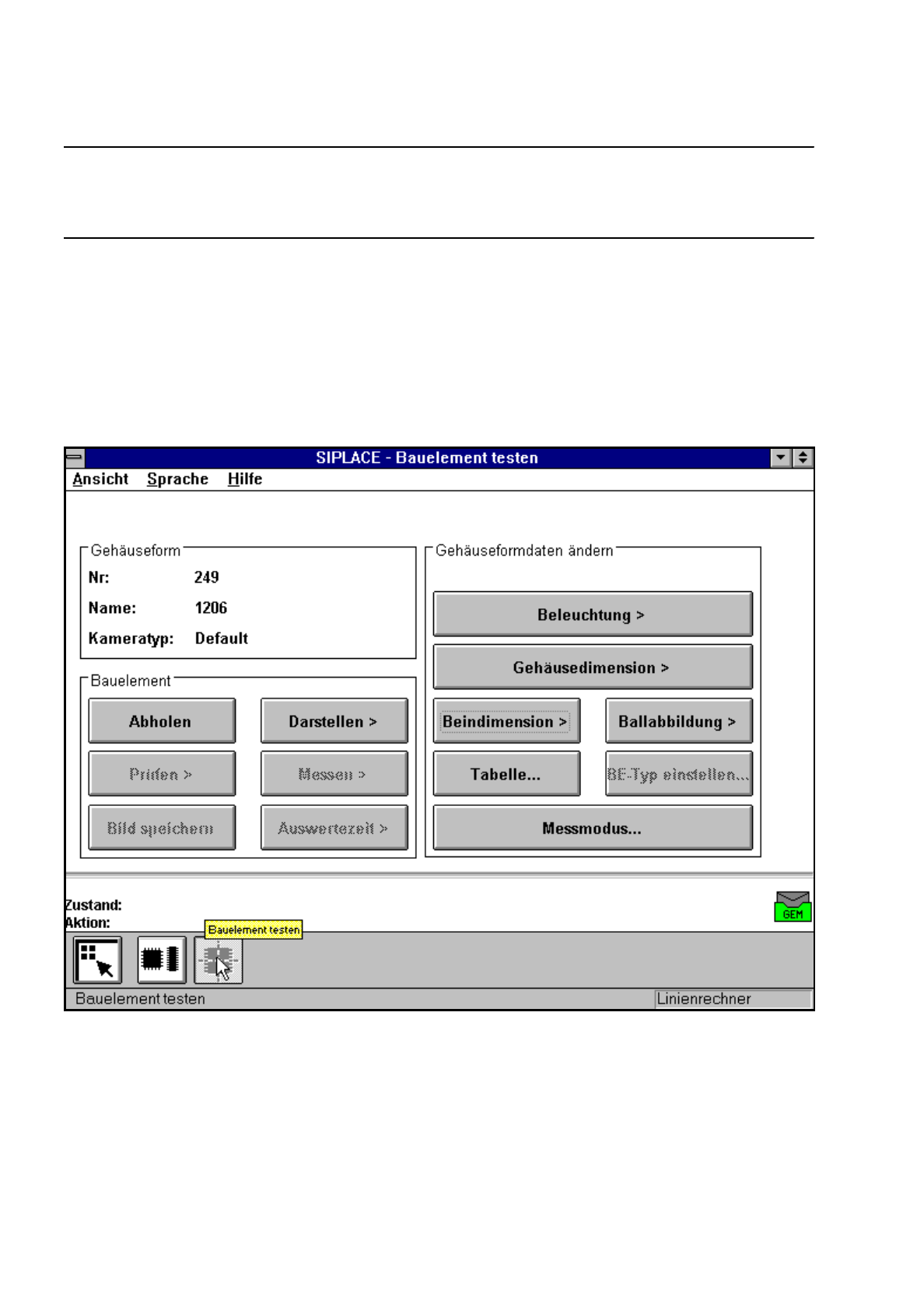

Abb. 5.6.8 Menü ’Bauelement testen’, Optionen
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 77
5.6.4.1 Option ’Bauelement abholen’
HINWEIS
Ehe Sie diese Option aktivieren können, müssen Sie bereits eine GF-Nummer geladen haben. Ist das nicht
der Fall, bleibt die Schaltfläche inaktiv.

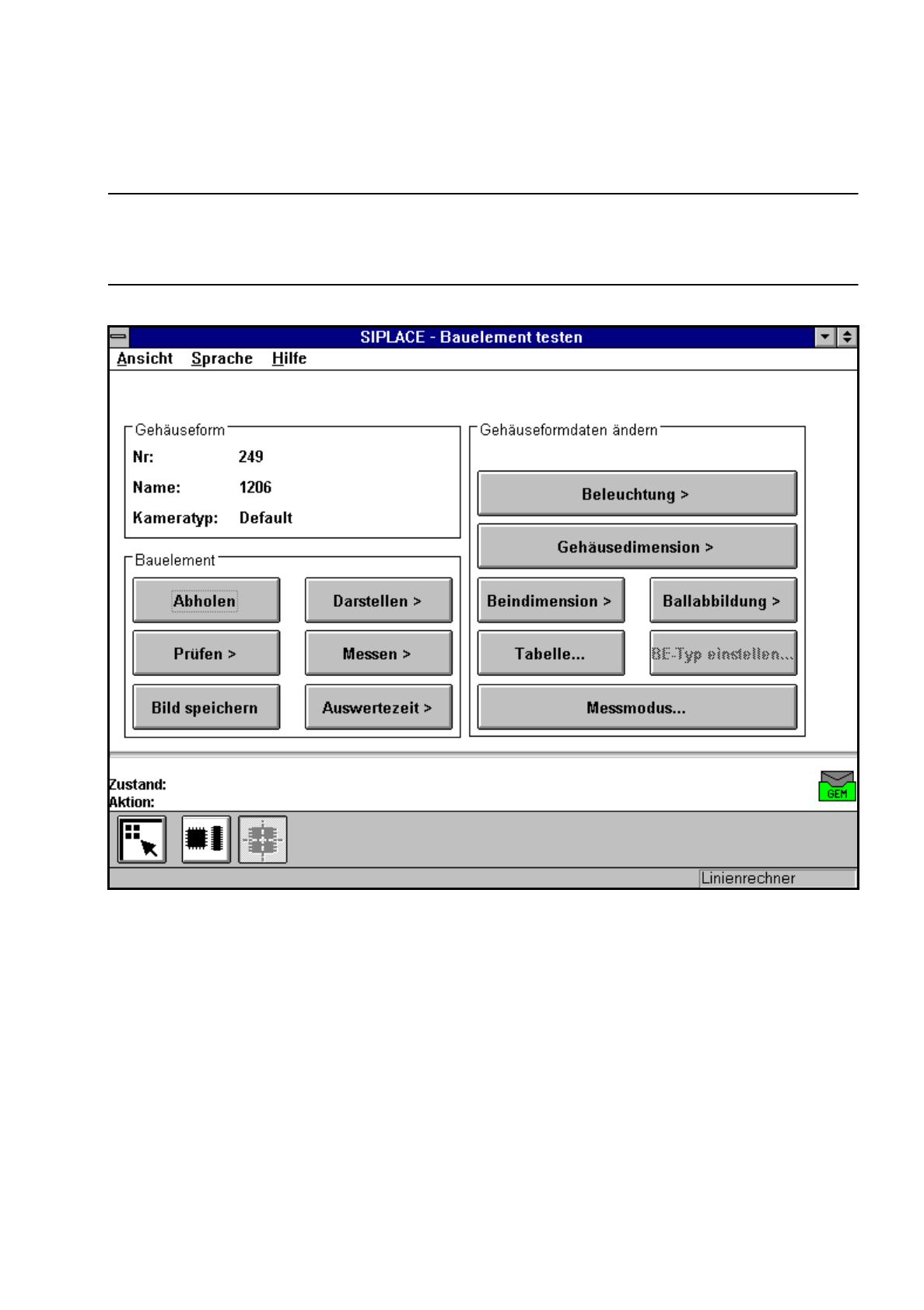

Abb. 5.6.9 Menü ’Bauelement testen’, Option ’Bauelement abholen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
–
Ein Bauelement wird von einer bestimmten Spur abgeholt.
–
Befindet sich bereits ein Bauelement unter der BE-Kamera, wird dieses abgeworfen.
–
Die Optionen ’Prüfen’ und ’Messen’ können angeklickt werden.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 78 Einrichter
5.6.4.2 Option ’Bauelement darstellen’
HINWEIS
Ehe Sie diese Option anklicken können, muß bereits eine GF-Nummer geladen sein.

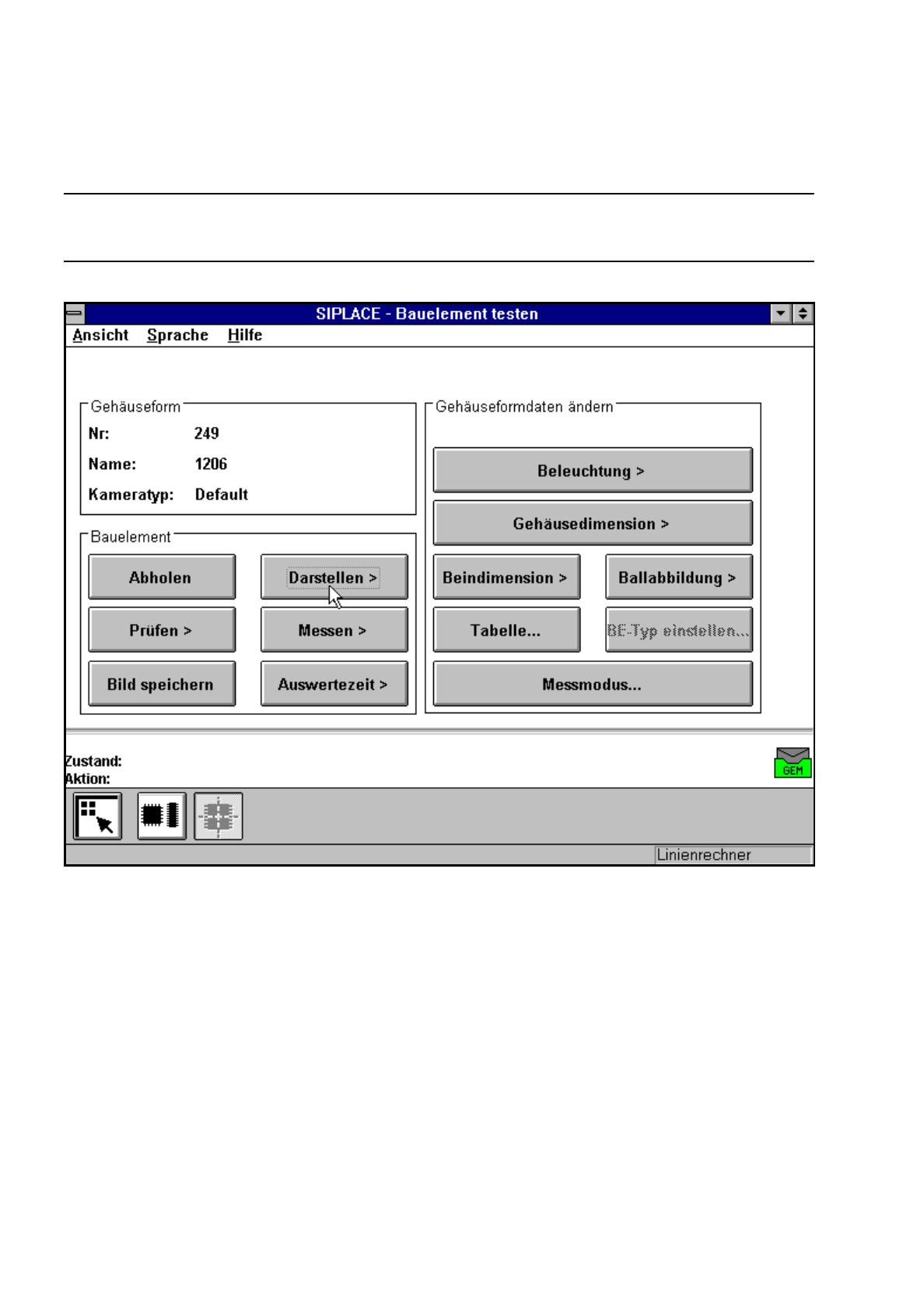

Abb. 5.6.10 Menü ’Bauelement testen’, Option ’Bauelement darstellen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
–
Der Teachbefehl wird abgesetzt.
–
Das Visionsystem generiert aus der synthetischen Beschreibung die Außenkonturen des Bauelements.
–
Das Videobild mit dem realen Kamerabild und dem darüber eingeblendeten Modell erscheint am Bild-
schirm.
–
Die Kopfzeile mit Kommentaren wird eingeblendet.
Der Bediener kann nun visuell die synthetische Beschreibung auf Übereinstimmung mit dem realen Bild über-
prüfen.
