5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx 5 - 92 Einricht er Abb. 5.6.18 Menü ’Bauelement testen’, Videobild ’Ausw ertezeit’ – Mit der R …
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 91
Mit diesem Menü haben Sie die Möglichkeit, das erzeugte Videobild als Datei auf die Festplatte des Maschi-
nencontrollers abzuspeichern. Der Dateiname und der Pfad sind voreingestellt und lauten:
C:\TMP\MVSBILD.MVS
Kopieren Sie zur weiteren Analyse bei der Siemens AG die Datei von der Festplatte des MVS-Controllers auf
eine Diskette und senden Sie diese an die Serviceabteilung von AUT 5.
5.6.4.6 Option ’Auswertezeit’
HINWEIS
Sie können diese Option erst anklicken, wenn Sie zuvor bereits eine GF-Nummer geladen haben.

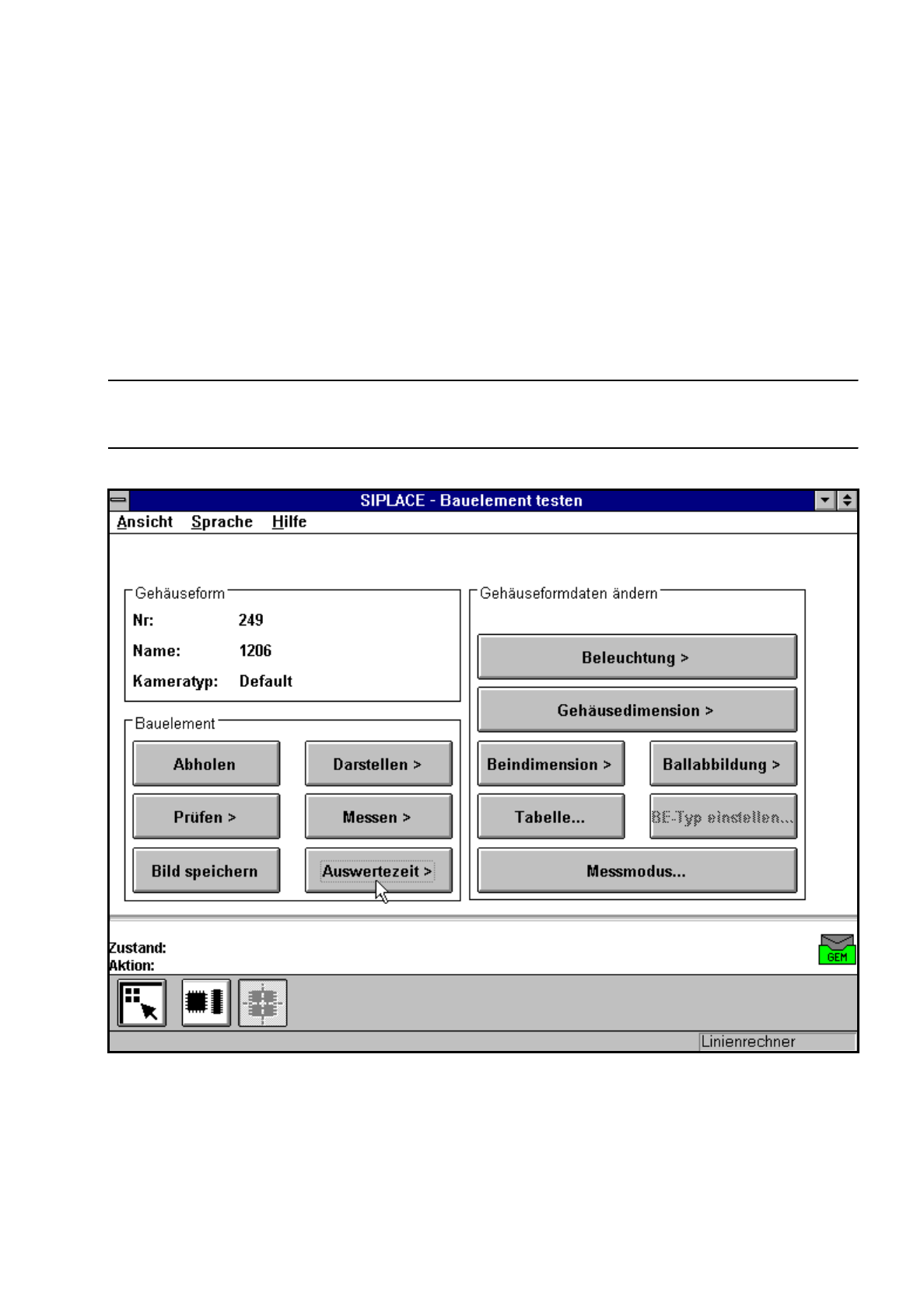

Abb. 5.6.17 Menü ’Bauelement testen’, Option ’Auswertezeit’
Mit dieser Option können Sie sich die Auswertezeit für ein ausgewähltes Bauelement anzeigen lassen. Akti-
vieren Sie die Funktion, so werden folgende Aktionen gestartet:
–
Der Meßvorgang wird aktiviert.
–
Das Videobild erscheint am Bildschirm.
–
Die Auswertezeit wird eingeblendet.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 92 Einrichter

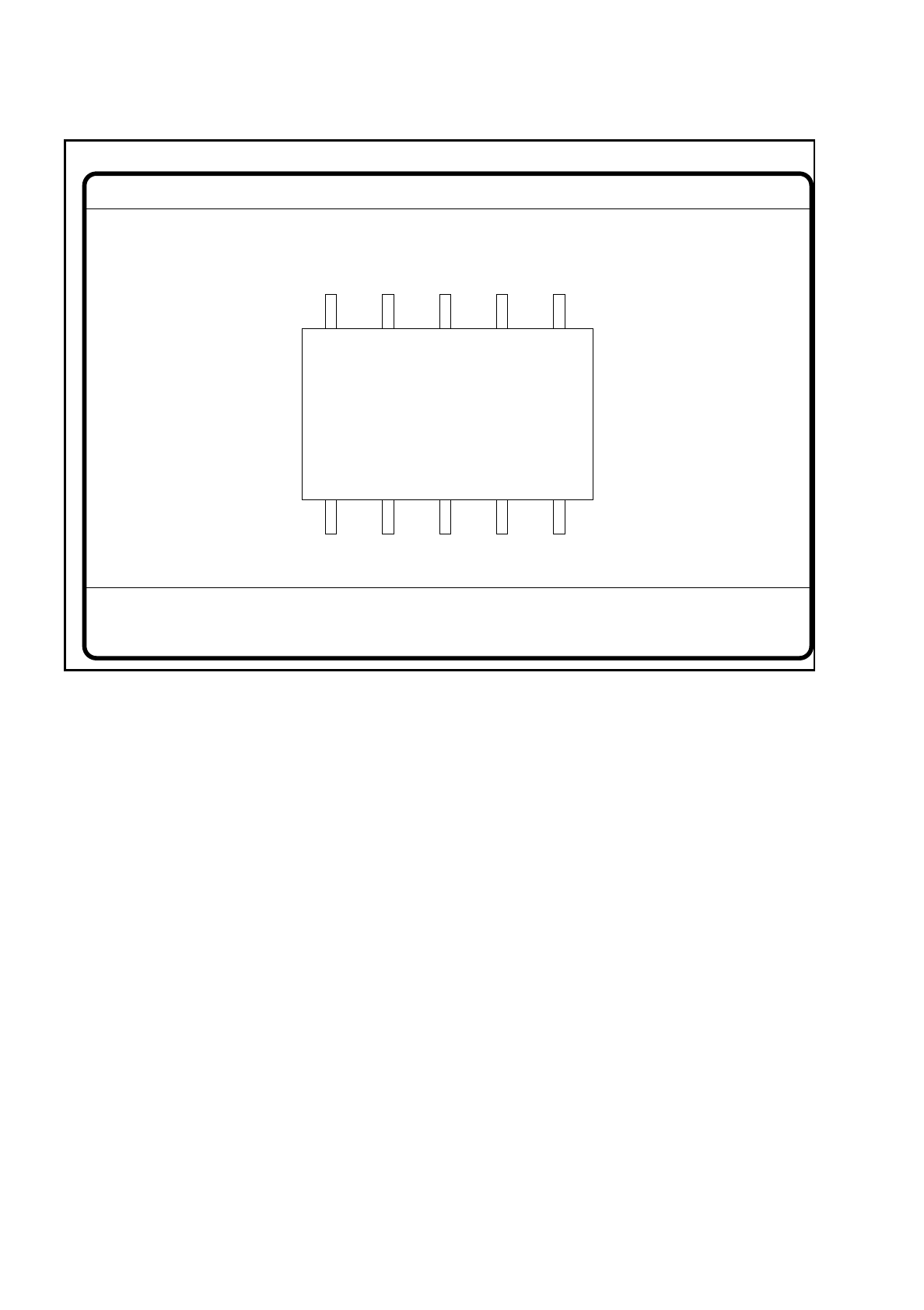

Abb. 5.6.18 Menü ’Bauelement testen’, Videobild ’Auswertezeit’
–
Mit der RETURN-Taste starten Sie die Messung. Nach Abschluß des Meßvorgangs wird die Meßzeit in
msec. eingeblendet.
–
Mit ESC verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wieder das Menü
’Bauelement testen’.
5.6.4.7 Erläuterungen zur Gruppe der Optionen ’GF-Daten ändern’
Zur Gruppe ’Gehäuseformdaten ändern’ gehören folgende Optionen:
–
Beleuchtung
–
Gehäusedimension
–
Beindimension
–
Ballabbildung
–
Tabelle
–
BE-Typ einstellen (nur beim 80F
4
bzw. 80F
4
-6 Automaten, siehe Abschnitt 5.9 ab Seite 5 - 139)
–
Meßmodus
Die GF (Gehäuse-Form)-Datei ist im Linienrechner gespeichert. Sie besteht im wesentlichen aus zwei
Hauptteilen:
–
den geometrischen Gehäuseformdaten und
–
den sensorspezifischen Daten.
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 93
Der sensorspezifischen Teil enthält die
–
Meßbedingungen für das Bauelement,
–
die Beleuchtungsart und die
–
Transformationstafeldaten.
HINWEIS
Die Schaltflächen der Optionen des Menüs ’Bauelement testen’ sind nur dann aktiv, wenn Sie bereits eine
Gehäuseform geladen haben.

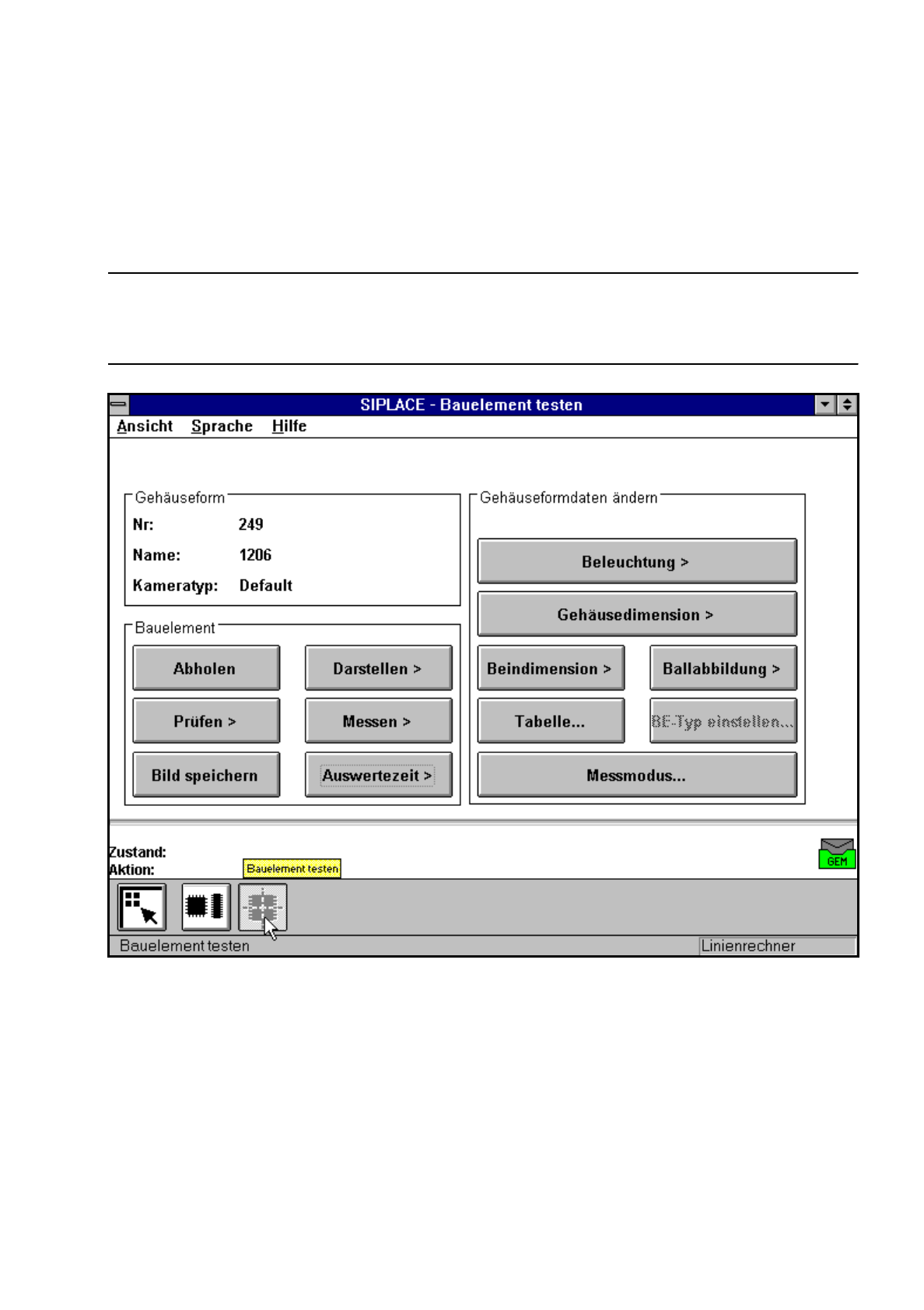

Abb. 5.6.19 Menü ’Bauelement testen’, Optionen
In diesem Menü haben Sie die Möglichkeit,
–
die Beindimensionen,
–
die Gehäusedimensionen,
–
die ’Ball’-Abbildungsparameter,
–
die Beleuchtungsparameter und
–
die Transformationstafel zu verändern.
●
Beindimensionsparameter sind
–
optische Beinlänge in x- und y-Richtung der BEs
