5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx 5 - 98 Einricht er 5.6.4.11 Option ’Ballabbildung’ Mit dies er Opti on kön nen Sie d ie ’B all’…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 97
5.6.4.10 Option ’Beindimension’
Mit dieser Option können Sie die optische Beinbreite und -länge verändern. Darüber hinaus läßt sich auch der
Beinkontrast verändern, wenn durch die Abbildungsreduktion die Beinchen nicht zuverlässig erkannt werden.
Abb. 5.6.22 Menü ’Bauelement testen’, Option Beindimension
●
Mit der Tabulatortaste wählen Sie das Beinmodell.
●
Mit der Leertaste wählen Sie die Beinseite.
●
Mit + und – erhöhen Sie bzw. erniedrigen Sie den Beinkontrast.
●
Mit den Pfeiltasten ändern Sie die Beinchenbreite und -länge. Das Bauelement erscheint in seinen Außen-
konturen und mit den aktualisierten geometrischen Beindaten am Videoschirm.
●
Mit der ’RETURN’-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen für das
spezifizierte Bauelement stehen.
Mit ’ESC’ brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt wurden. Sie kehren
zum Menü ’Bauelement testen’ zurück.
GF-Nr. = 5
Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ...
opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 98 Einrichter
5.6.4.11 Option ’Ballabbildung’
Mit dieser Option können Sie die ’Ball’-Modellbeschreibung verändern.

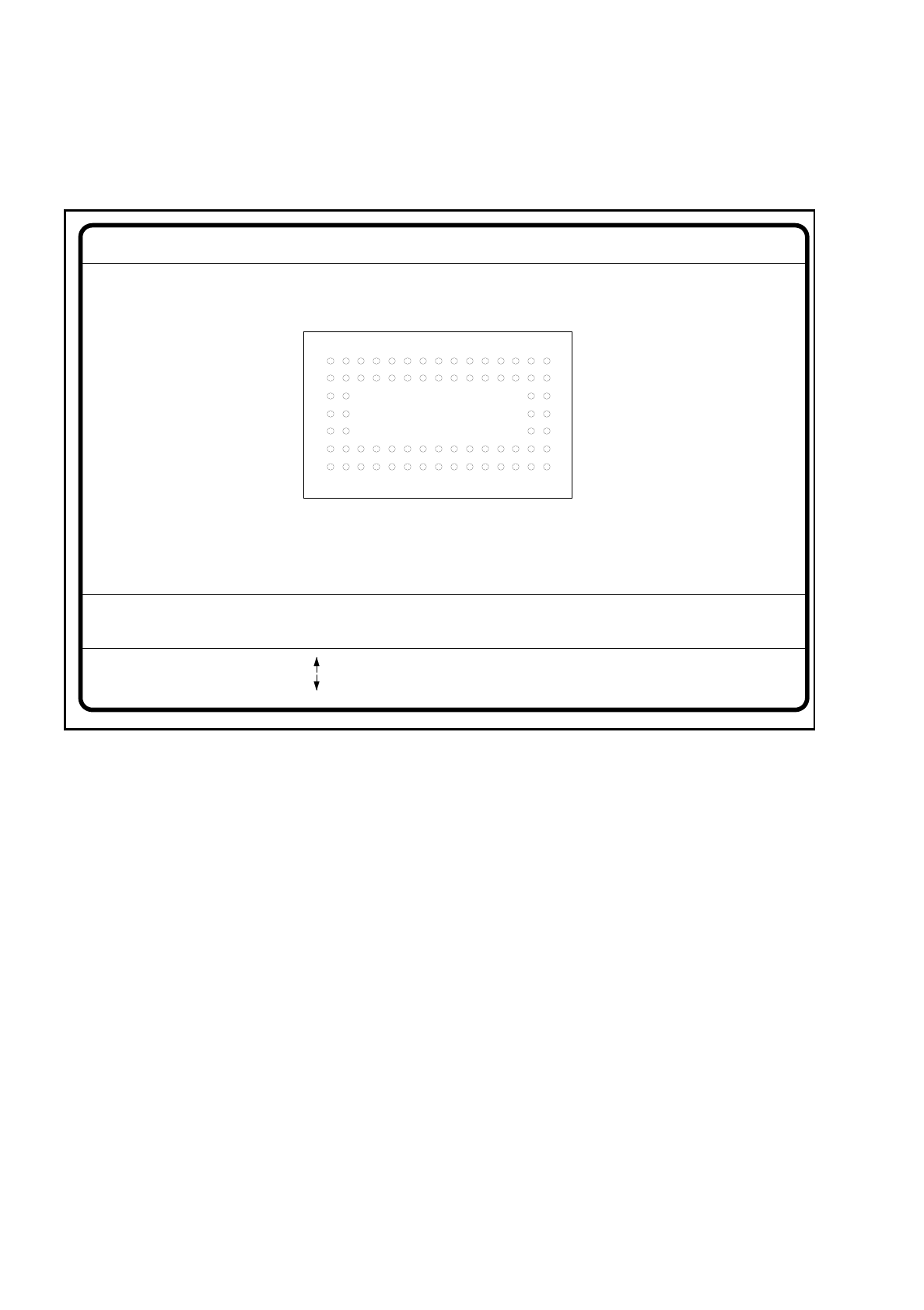

Abb. 5.6.23 Menü ’Bauelement testen’, Videobild ’Ballabbildung’
●
Mit der Tabulatortaste wählen Sie das ’Ball’-Modell.
●
Mit der Leertaste wählen Sie den Radiustyp - Innen- oder Außenradius.
●
Mit den Pfeiltasten vergrößern oder verkleinern Sie den Innen- oder Außenradius des Balls. Die Balls
erscheinen in ihren geometrischen Abmaßen am linken Videobildrand als Pixelbild.
Der Wert des Innenradius bestimmt die Ballform:
–
Ist der Innenradius gleich 0, so ist die Ballform ein Kreis.
–
Ist der Innenradius größer 0, so ist die Ballform ein Kreisring (Doughnut).
●
Mit + oder – erhöhen bzw. erniedrigen Sie den ’Ball’-Kontrast.
●
Mit der RETURN-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingungen für das spe-
zifizierte Bauelement stehen.
●
Mit ESC brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt worden sind. Sie
kehren zum Menü ’Bauelement testen’ zurück.
GF-Nr. = 5
Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 99
5.6.4.12 Option ’Tabelle ...’
Bei Aktivierung der Option wird die Auswahlbox ’Kontrastempfindlichkeit einstellen’ eingeblendet.

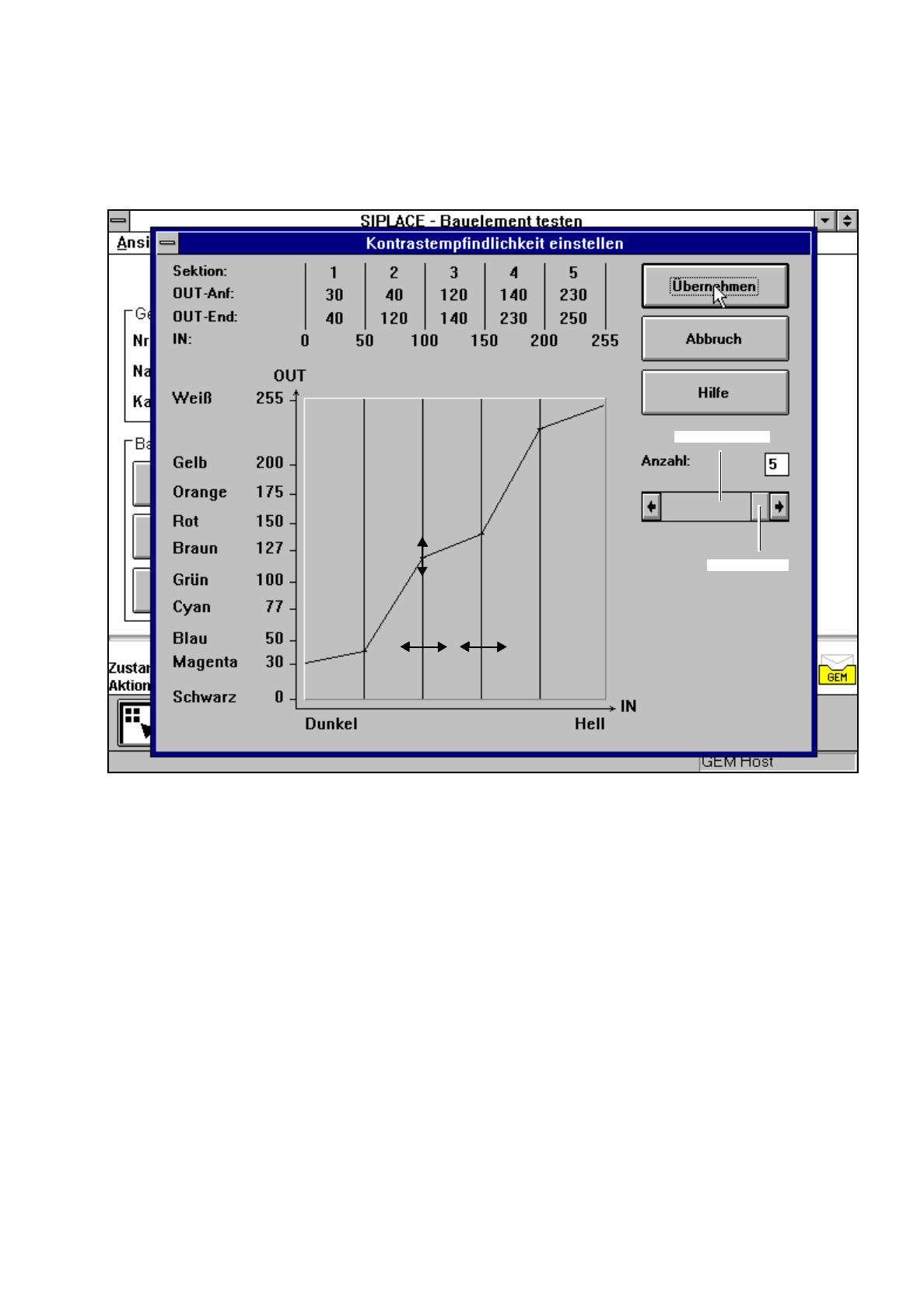

Abb. 5.6.24 Menü ’Bauelement testen’, Auswahlbox ’Kontrastempfindlichkeit einstellen’
Sie haben die Möglichkeit, folgende Parameter zu wählen:
–
Anzahl der Sektionen, die die Transformationstafel enthalten soll: Anzahl zwischen 1 … 5
–
Wahl von Wertepaaren: bei 5 Sektionen sind 10 Wertepaare zugelassen.
Aufbau der Auswahlbox ’Kontrastempfindlichkeit einstellen’
Numerische Darstellung der Tabelle
Die numerischen Werte werden im oberen Teil der Auswahlbox ausgegeben. Das sind:
Sektion:Anzahl der Sektionen
OUT-Anf: OUT-End:Wertebereiche für die Transformation der einzelnen Sektionen
IN:Bereichsgrenzen der einzelnen Sektionen
Grafische Darstellung der Tabelle
In der Grafik repräsentieren
–
die Abszisse (x-Achse) den Bereich der Eingangswerte, aufgeteilt in Sektionen.
–
die Ordinate (y-Achse) die Ausgangswerte mit der Farbzuordnung.
Bildlaufleiste
Bildlauffeld
