5 Vi sion f unktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx 5 - 102 Einric hter Menü ’Meßmodus’ Nach Ank licken der Schal tfläche ’ Meßmodu s’ kl appt d…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 101
Die Option bietet Ihnen die Möglichkeit
–
eine bestimmte Meßmethode oder Kombination mehrerer Meßmethoden auszuwählen und zu aktivieren.
–
einzelne Meßmethoden zu deaktivieren und
–
die zu jeder Meßmethode zugehörigen Hexparameter zu verändern.
Die Hexparameter der einzelnen Meßmethoden lassen sich auf zwei Arten ändern:
–
zum einen indirekt, d. h. menügesteuert
Mit Hilfe von Einstellmenüs und erklärenden Texten werden Sie durch den GF-Manipulator geführt, um
schnell und präzise die gewünschten Meßergebnisse zu erzielen.
–
zum anderen direkt, d. h. Sie tragen die erforderlichen Hexparameter direkt in die Eingabebox
’Meßmodus 2’ ein
HINWEIS
Beachten Sie allerdings dabei, daß die direkte Eingabe der Hexwerte umfangreiche Kenntnisse im Ablauf
der Meßmethodik voraussetzt.
Haben Sie die Absicht, Hexwerte direkt einzugeben oder zu ändern, setzen Sie sich bitte zuvor mit dem
Siemens Service in Verbindung und geben Sie erst nach Rücksprache mit dem Service die bitcodierten
Hexwerte ein.
Wir empfehlen allerdings, in der Regel den menügesteuerten GF-Manipulator zu benutzen.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 102 Einrichter
Menü ’Meßmodus’
Nach Anklicken der Schaltfläche ’Meßmodus’ klappt das Menü ’Meßmodus’ auf.

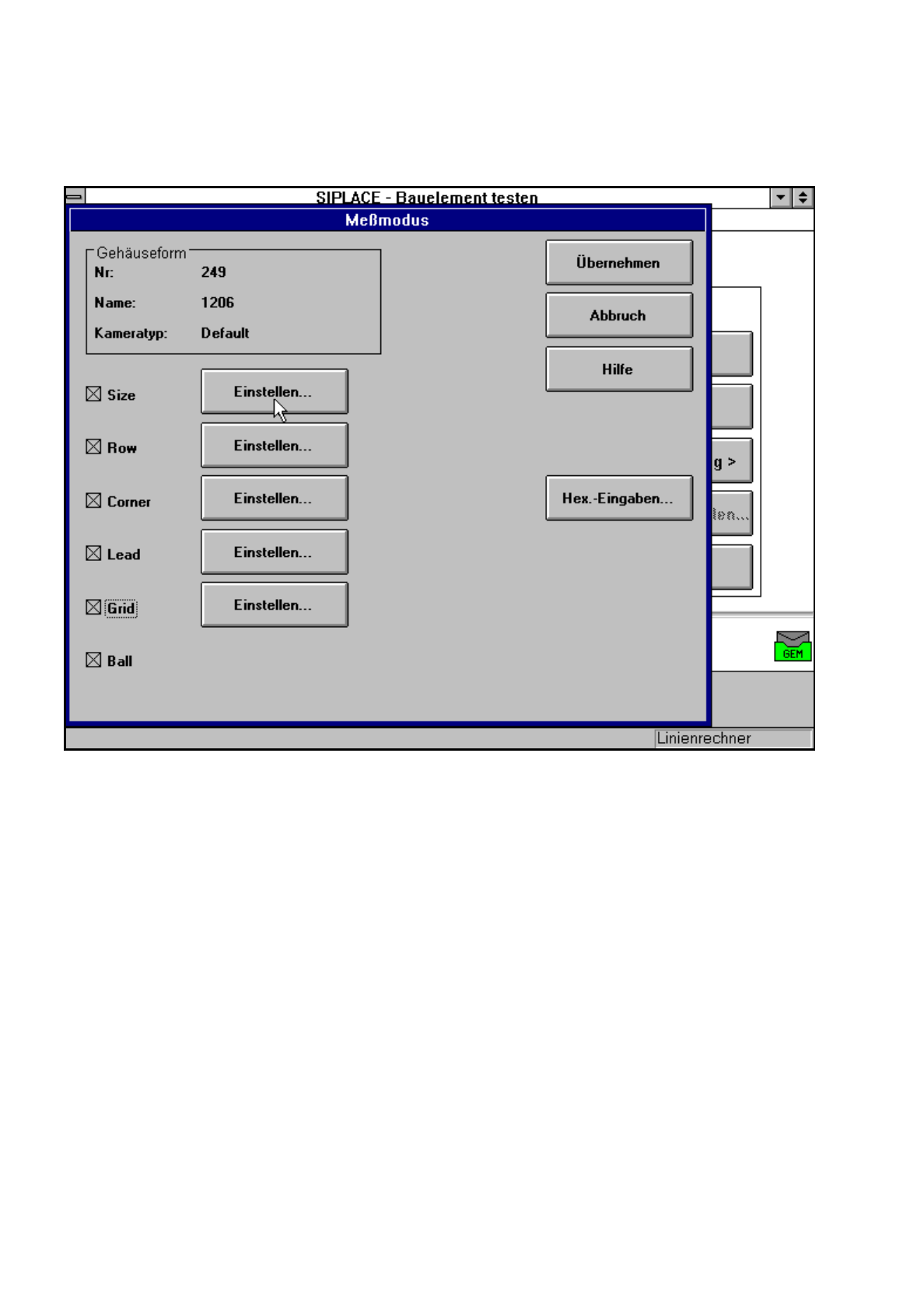

Abb. 5.6.25 Menü ’Bauelement testen’, Option Meßmodus’
●
In der linken Kästchenspalte läßt sich mit der Maus die gewünschte Meßmethode aktivieren bzw. deakti-
vieren. Ein Kreuz zeigt an, daß Sie die Meßmethode aktiviert haben. Die Schaltfläche ’Einstellen’ zum Auf-
rufen des Untermenüs wechselt von grau nach schwarz.
Bitte beachten Sie, daß
–
es zur Zeit für den Meßmodus ’Ball’ keine Einstellmöglichkeit gibt.
–
Sie nur aktivierte Meßmodi bearbeiten können
●
Mit der Schaltfläche ’Hex-Eingaben’ rufen Sie das Eingabemenü ’Meßmodus 2’ zur direkten Eingabe von
Hexadezimalwerten auf. Beachten Sie dazu bitten die Hinweise Seite 101.
●
Mit ’Übernehmen’ schließen Sie das Menü ’Meßmodus’. Die geänderten Meßbedingungen werden in die
GF-Datei am Stationsrechner eingetragen.
●
Mit ’Abbruch’ brechen Sie den Vorgang ohne Datenübernahme ab und kehren zum Menü ’Bauelement
testen’ zurück.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 103
5.6.4.14 Erläuterungen zur Meßmethodik
Die Bauelementezentrierung basiert für herkömmliche Bauelemente mit Beinchenanschlüssen im wesentli-
chen auf vier Meßmethoden, um die Position (x, y-Koordinate,
Φ
= Drehwinkel) des Bauelements und die
Beinchenparameter zu bestimmen:
–
Size driven Modus
–
Row driven Modus
–
Corner driven Modus
–
Lead driven Modus
Für BGAs (B
all Grid Arrays) und Flip-Chips wurden neue Algorithmen implementiert, um die Position
(x-, y-Koordinate,
Φ
= Drehwinkel) des Bauelements und die ’Ball’-Parameter zu bestimmen (siehe ”Option
’Bauelement messen’” auf Seite 5 - 82.):
–
Grid driven Modus
–
Ball driven Modus
Gemäß Ihren Vorgaben kann jede Meßmethode innerhalb dieser Sequenz ausgelassen werden. Eine Ände-
rung im Ablauf dieser Folge ist aber nicht möglich.
Definition der Meßmethoden
●
Size driven
Diese Meßmethode wurde speziell für kleine Bauelemente entwickelt. Aufgrund der Information über
Dimensionsparameter wird auf schnelle und zuverlässige Weise die Position und die Rotation kleiner Bau-
elemente ermittelt.
Das Verfahren ist sehr robust gegenüber Störungen wie Farbmarkierungen.
Size driven bedient sich der Profilbildung. Sie können die Profilbildung entweder entlang der Länge
oder
der Breite der Bauelemente durchführen. Die entsprechende Wahl können Sie im Optionsfeld ankreuzen.
Standardmäßig wird die Profilbildung immer der längeren Seite nachgebildet.
●
Row driven
Diese Meßmethode basiert auf der Information einer Beinreihe.
Sie ist sehr schnell und ergibt ungefähre Werte für die Koordinaten und den Drehwinkel des Bauelements.
●
Corner driven (Bauelementeinspektion)
Die Meßresultate liefern eine genaue Angabe über die Koordinaten und Rotation des Bauelements, der
Beinchenanzahl, der Teilung und des Reihenversatzes.
Diese Methode ist unempfindlich gegenüber Schwankungen von Beinchendimensionen.
●
Lead driven (Beincheninspektion)
Mit dieser Methode wird die Information aus der Untersuchung jedes einzelnen Beinchens gewonnen.
Folgende Kombinationen von Meßmethoden werden angewandt:
–
Size driven — corner driven — lead driven (siehe Tabelle in Abschnitt 5.6.4.15) oder
–
Row driven — corner driven — lead driven (siehe Tabelle in Abschnitt 5.6.4.15)
