Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 107

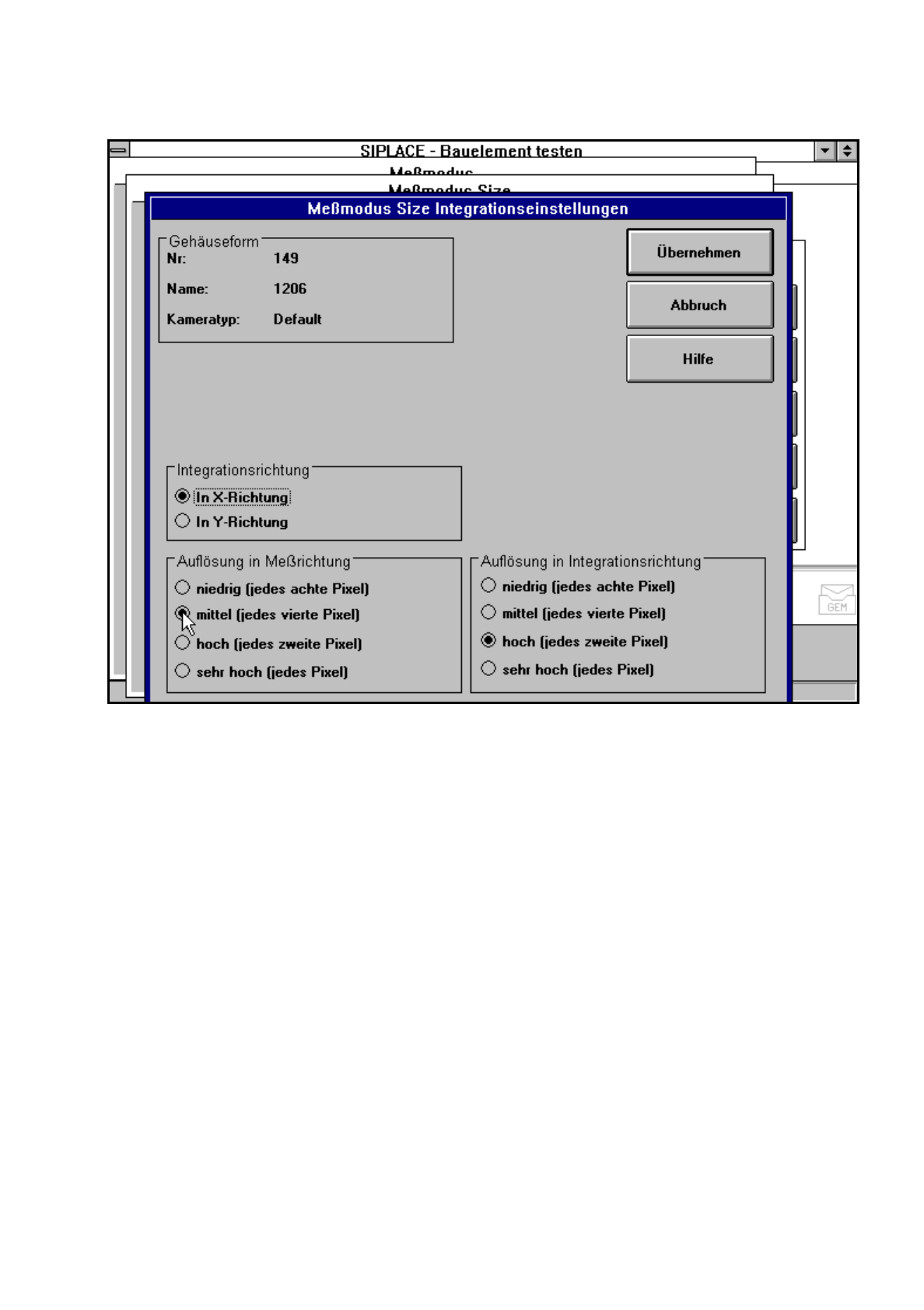

Abb. 5.6.27 Option ’Meßmodus’, Menü ’Meßmodus Size Integrationseinstellungen’
In diesem Menü können Sie die
–
Integrationsrichtung,
–
die Auflösung in Meßrichtung und
–
die Auflösung in Integrationsrichtung wählen.
Integrationsrichtung
Wählen Sie zur Winkelbestimmung die Integrationsrichtung entweder in Richtung X- oder Y-Achse des Bau-
elements. Wir empfehlen, die längere Kante zu wählen.
Auflösung in Meßrichtung
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
Auflösung in Integrationsrichtung
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
5.6.4.17 Meßmodus ’Row’
Nach Anklicken der Schaltfläche ’Einstellen’ im Menü ’Meßmodus Row’ erscheint folgendes Menü:
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 108 Einrichter

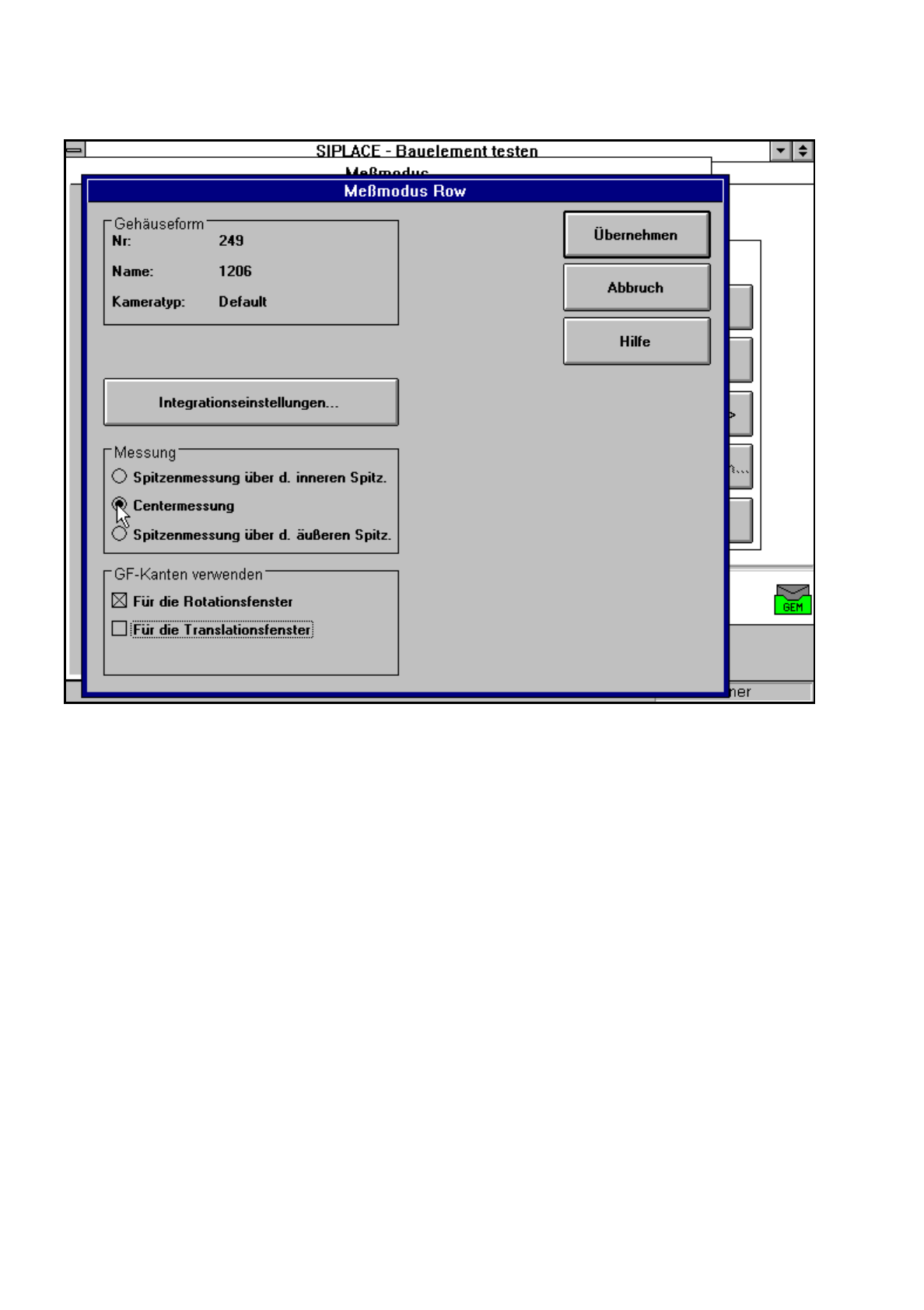

Abb. 5.6.28 Option ’Meßmodus’, Menü ’Meßmodus Row’
In diesem Menü haben Sie die Möglichkeit,
–
die Beinchenmeßmethode festzulegen.
–
die Gehäuseformkanten für die Rotationsfenster und/oder Translationsfenster zu verwenden.
Messung
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht nach oben
gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen:
–
Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
–
Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
–
Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT, SO
GF-Kanten verwenden
–
für Rotationsfenster
Die Gehäuseformkanten können zur optimalen Positionierung der Rotationsfenster verwendet werden.
Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar ist, und daß sich dort keine Bein-
reihe befindet.
–
bei Translationsfenstern
Die Gehäuseformkanten können zur optimalen Positionierung der Translationsfenster verwendet werden.
Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar ist, und daß sich dort keine Bein-
reihe befindet.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 109
Integrationseinstellungen
Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Meßmodus Row Inte-
grationseinstellungen’.
Abb. 5.6.29 Option ’Meßmodus’, Menü ’Meßmodus Row Integrationseinstellung’
Durch Erniedrigen der Auflösung in Meß- bzw. Integrationsrichtung lassen sich die Meßzeiten reduzieren.
Achten Sie allerdings darauf, daß die zu analysierende Struktur eine genügende Anzahl von Pixeln besitzt, da
sonst die Qualität der Messung darunter leidet.
5.6.4.18 Meßmodus ’Corner’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Corner’ erscheint das Menü ’Meßmodus Corner’.
