Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 109
Integrationseinstellungen
Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Meßmodus Row Inte-
grationseinstellungen’.

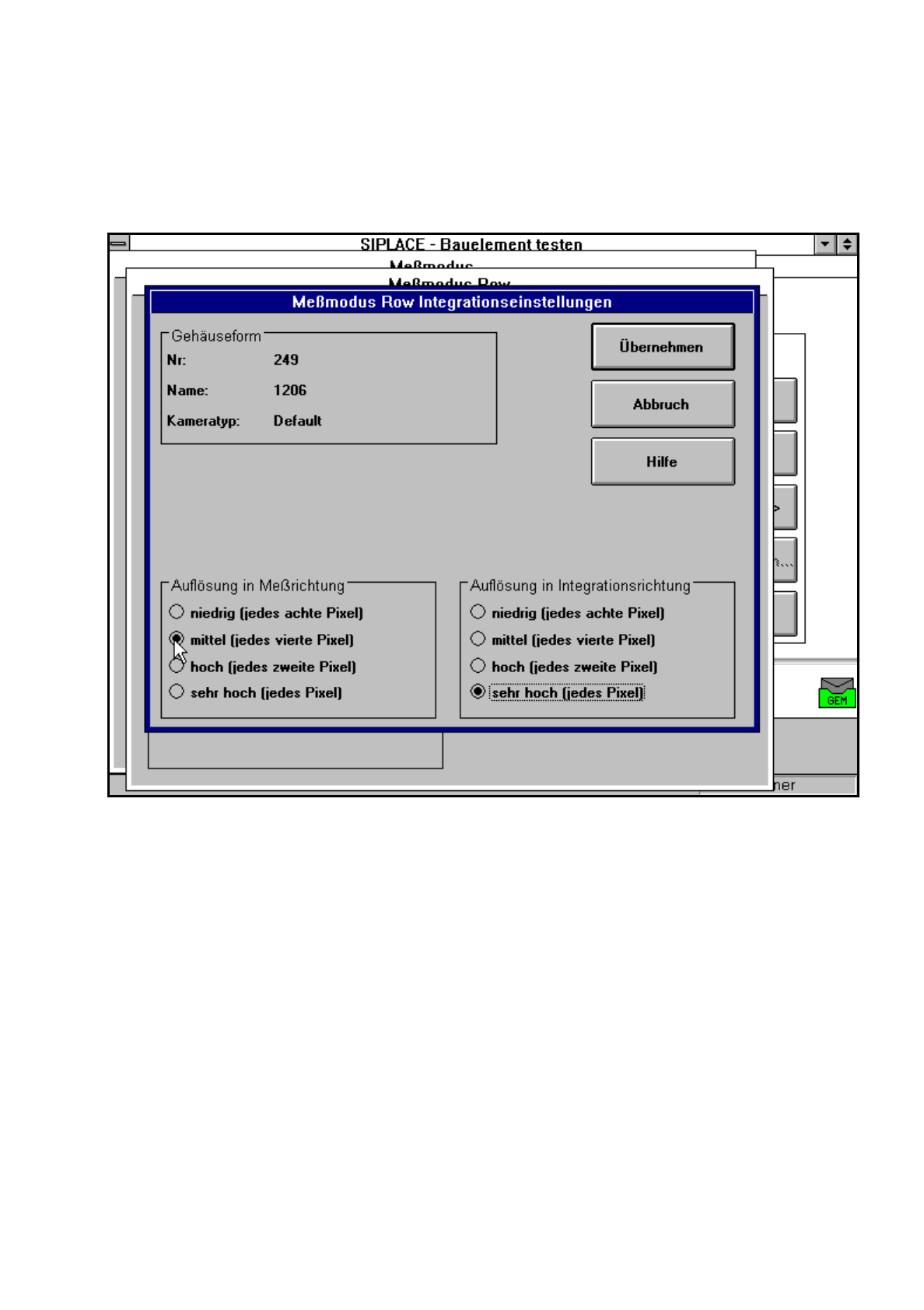

Abb. 5.6.29 Option ’Meßmodus’, Menü ’Meßmodus Row Integrationseinstellung’
Durch Erniedrigen der Auflösung in Meß- bzw. Integrationsrichtung lassen sich die Meßzeiten reduzieren.
Achten Sie allerdings darauf, daß die zu analysierende Struktur eine genügende Anzahl von Pixeln besitzt, da
sonst die Qualität der Messung darunter leidet.
5.6.4.18 Meßmodus ’Corner’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Corner’ erscheint das Menü ’Meßmodus Corner’.
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 110 Einrichter

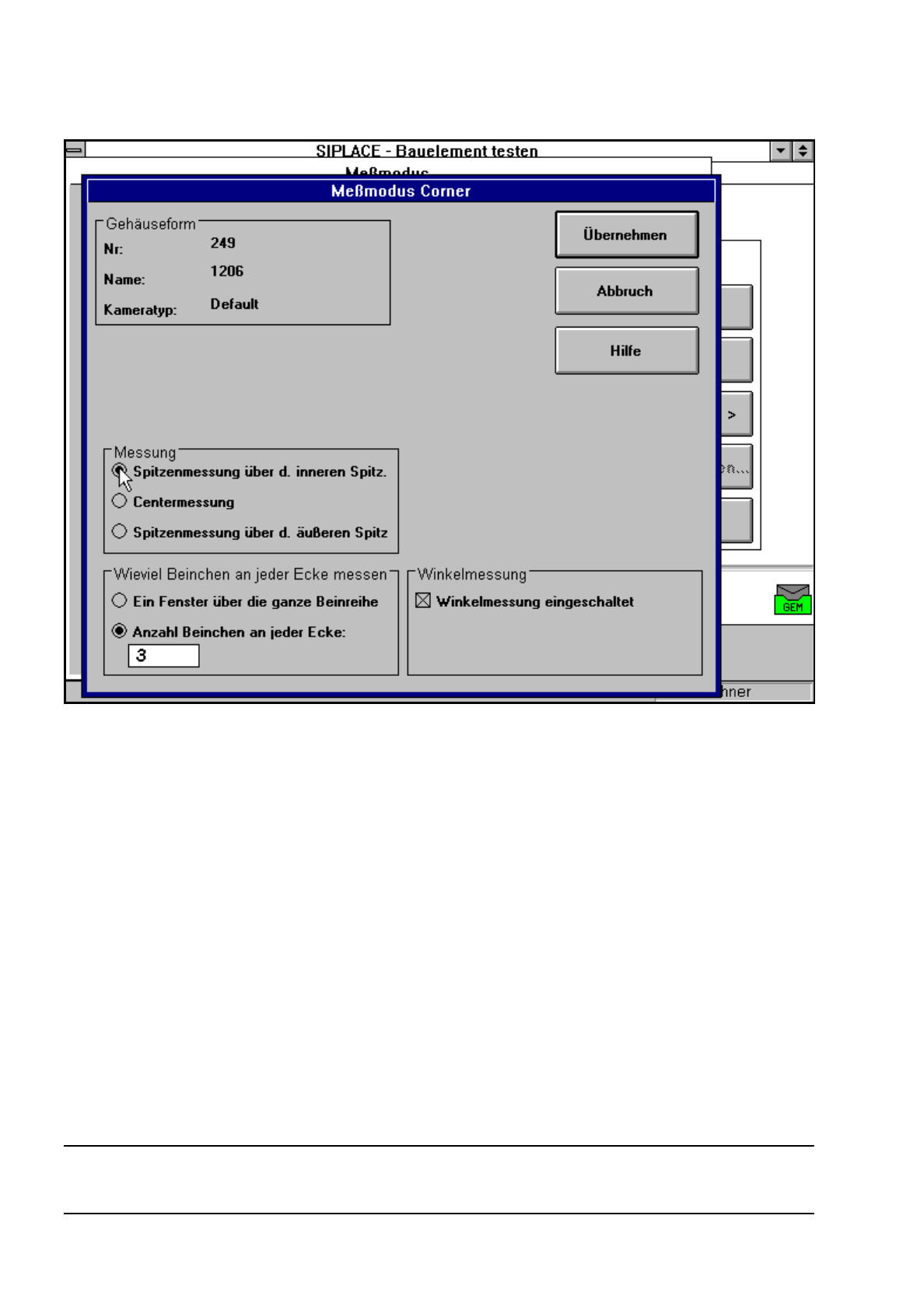

Abb. 5.6.30 Option ’Meßmodus’, Menü ’Meßmodus Corner’
In diesem Menü haben Sie die Möglichkeit,
–
die Beinchenmeßmethode festzulegen.
–
zu wählen, wieviele Beinchen an jeder Ecke gemessen werden sollen.
–
die Winkelmessung an- bzw. auszuschalten.
Messung
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht nach oben
gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen:
–
Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
–
Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOI
–
Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT, SO
Wieviele Beinchen an jeder Ecke messen
Heben sich die Beinchen nicht mehr gut vom Hintergrund ab, beispielsweise bei weißen Steckern, können Sie
hier die zu messende Beinchenanzahl festlegen. Voraussetzung dafür ist allerdings, daß das Bauelement im
Linienrechner vollständig beschrieben ist (FDC). Es folgt dann kein weiterer Lead-Meßschritt.
HINWEIS
Ändern Sie diesen Wert nur für Sonderbauelemente und Stecker ab.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.6 Bauelement testen
Einrichter 5 - 111
Winkelmessung
Bei einreihigen Bauelementen wird der Verdrehwinkel ungenau ermittelt. Es ist daher besser, auf die Ermitt-
lung des Verdrehwinkels beim Row-Meßmodus zuzugreifen. Schalten Sie dann hier die Winkelmessung aus.
5.6.4.19 Meßmodus ’Lead’
Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Lead’ erscheint das Menü ’Meßmodus Lead’.

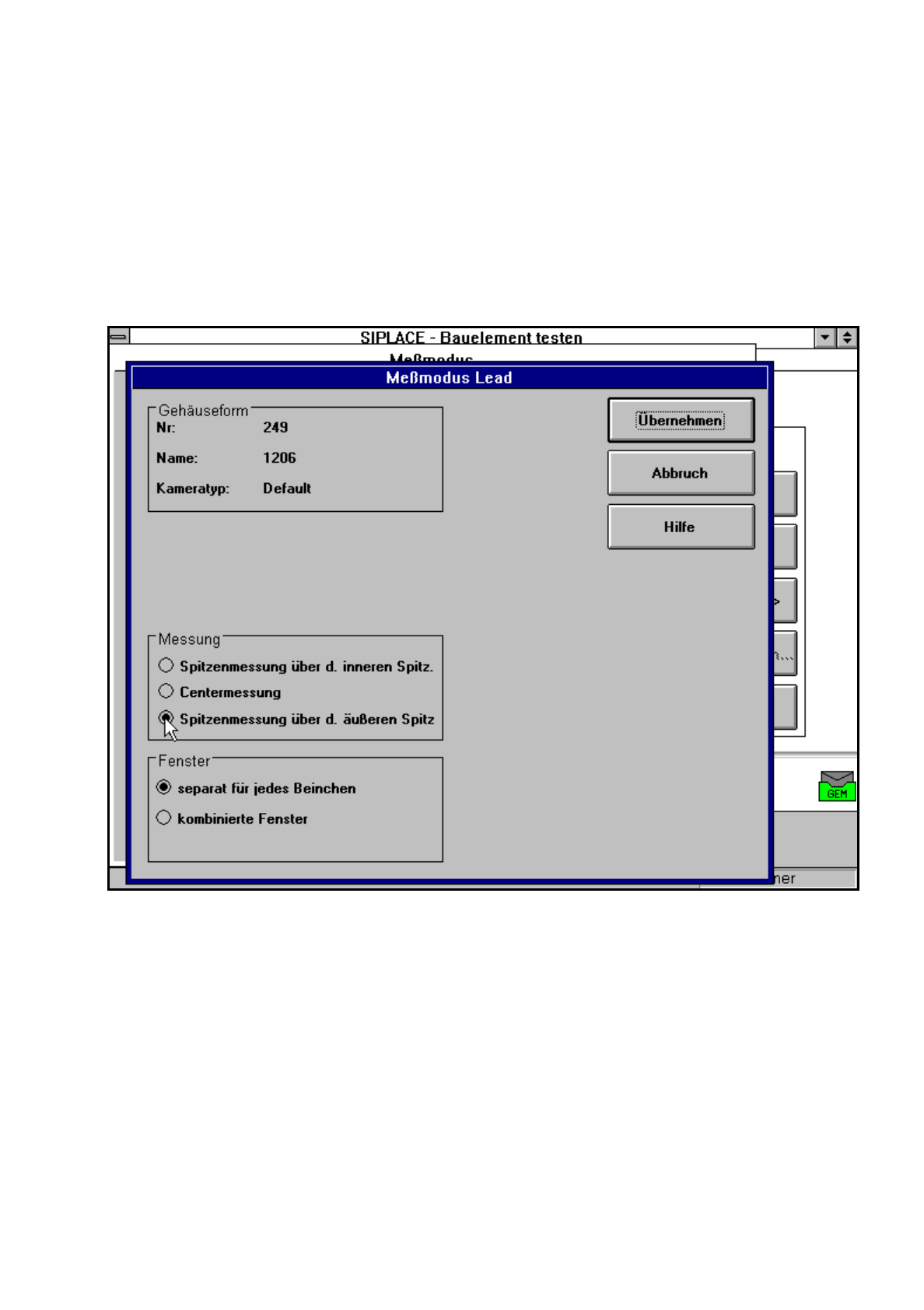

Abb. 5.6.31 Option ’Meßmodus’, Menü ’Meßmodus Lead’
In diesem Menü haben Sie die Möglichkeit,
–
die Beinchenmeßmethode festzulegen.
–
die Fenster separat für jedes Beinchen oder ein kombiniertes Fenster für alle Beinchen für die Messung
auszuwählen.
Messung
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht nach oben
gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen:
–
Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
–
Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
–
Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT, SO
