5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.7 Leitfaden zum Beschreiben von Gehäuseformen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 128 Einrichter
5.7.7.2 Falschfarbendarstellung
Die Falschfarbendarstellung dient zur aussagekräftigen, objektiven Beurteilung der Beleuchtung. Dabei wird
ein Helligkeitswert in einer Farbe dargestellt.
Für eine Messung wird ein Kontrast von mindestens 4 Farbstufen zwischen Beinchen und Körper benötigt. Im
Menü ’Beleuchtung’ des GF-Manipulators werden Bauelemente in der Falschfarbendarstellung auf dem Stati-
onsrechner-Monitor angezeigt.
5.7.7.3 Einstellwerte für die Beleuchtung von Standardbauelementen
Zum Standardbauelementespektrum gehören Tantalkondensatoren, PLCCs, QFPs, SOs, SOJs, TSOPs, ICs,
Leistungsbauelemente und BGAs.
Für die nachstehend aufgeführten Bauelemente verwendet der GF-Interpreter im Stationsrechner die in Abb.
5.7.9 aufgelisteten, voreingestellten Beleuchtungsparameter:
–
Tantalkondensatoren (BE-Körper, nicht spiegelnd)
–
PLCC, QFP, SO, SOJ, TSOP, ICs, Leistungs-ICs
–
BGAs (nicht für keramische BGAs)
In der Regel brauchen Sie die Beleuchtungsparameter für die Standardbauelemente nicht zu verändern. Für
alle anderen Bauelemente müssen Sie die Beleuchtungswerte ermitteln und testen (siehe Abschnitt 5.7.7.4,
Seite 5 - 129).
Farbstufe Helligkeit
weiß hell
gelb
orange
rot
braun
grün
hellblau
blau
violett
schwarz dunkel
Tab. 5.7.4 Umwandlungstabelle für die Falschfarbendarstellung am IC-Kopf
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.7 Leitfaden zum Beschreiben von Gehäuseformen
Einrichter 5 - 129

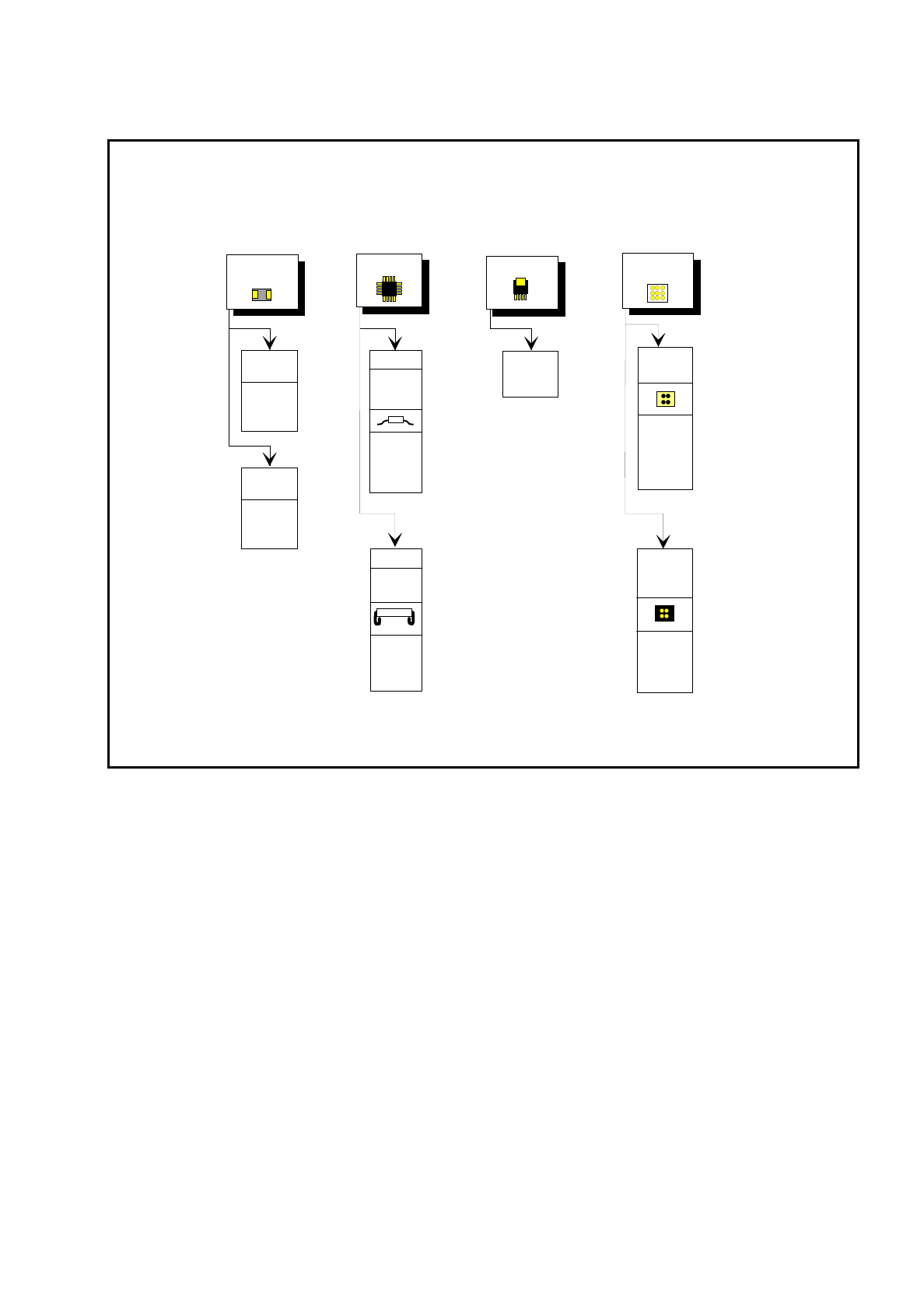

Abb. 5.7.9 Beleuchtungsparameter für Standardbauelemente an der IC-Kopfkamera
5.7.7.4 Einstellwerte für die Beleuchtung von sonstigen Bauelementen
Abb. 5.7.10 zeigt Ihnen eine Aufstellung der Einstellwerte für die Beleuchtung von sonstigen Bauelementen.
Einstellen der Beleuchtung von Standardbauelementen
IC
Leistungs- IC
BGA
Tantal-
Kondensator
flach: 90
mittel: 40
steil: 10
J-Lead
PLCC
flach: 200
mittel: 30
steil: 5
Keramik-
BGA
flach: 0
mittel: 0-10
steil:80-100
BGA
Allgemein
flach: 120
mittel: 60
steil: 10
Spiegelnd
flach: 255
mittel: 90
steil: 0
flach: 120
mittel: 50
steil: 10
flach: 255
mittel: 30
steil: 0
Gullwing
SO, SOT,
TSOP
QFP,
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.7 Leitfaden zum Beschreiben von Gehäuseformen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 130 Einrichter
Abb. 5.7.10 Beleuchtungsparameter sonstiger Bauelemente an der IC-Kopfkamera
Einstellen der Beleuchtung von sonstigen Bauelementen
Heller, matter Körper
( weiß, gelb, rot, braun, grau,
metallisch matt )
Keramik-Körper
Dunkler, matter Körper
( schwarz, blau, grün )
Spiegelnder Körper
(unabhängig von Farbe und Material)
Matte Beinchen
flach: 100
mittel: 30
steil: 40
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Körper und Beinchen gleichmäßig
hell ausleuchten. Umriß messen.
Glänzende Beinchen
Deutliche Trennung
zwischen Beinchen
und Körper.
Matte Beinchen
flach: 255
mittel: 90
steil: 0
Glänzende Beinchen
1. Körper und Beinchen gleichmäßig
ausleuchten. Umriß messen.
2. Trick: Beinchen mit flach und mittel
in Sättigung bringen und messen.
Deutliche Trennung
zwischen Beinchen
und Körper.
Für Variante 2: flach: 150 - 255
mittel: 60 - 120
steil: 0
flach: 160
mittel: 60
steil: 0
flach: 160
mittel: 60
steil: 0
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
J-Lead (PLCC), konvexe Beinchen
Gullwing Beinchen (SO, QFP)
Matte Beinchen
Glänzende Beinchen
flach: 90
mittel: 90
steil: 5 - 10
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
J-Lead (PLCC), konvexe Beinchen
flach: 90
mittel: 40
steil: 10
flach: 200
mittel: 30
steil: 5
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
Sonstige Beinchenform
Matte Beinchen
flach: 120
mittel: 40
steil: 0 - 10
Optische Trennung von Körper
und Beinchen ist nicht generell
möglich.
Glänzende Beinchen
Beinchen:
Umriß:
Meßmethode:
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Körper und Beinchen gleichmäßig
hell ausleuchten. Umriß messen.
flach: 90
mittel: 40
steil: 10
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Umriß bzw. Beinchenspitze
messen. Beinchen sind außerhalb
des Körpers.
flach: 200
mittel: 30
steil: 5
J-Lead (PLCC), konvexe Beinchen
Gullwing Beinchen (SO, QFP)
Sonstige Beinchenform
Konvexe Beinchen
flach: 100
mittel: 30
steil: 40
Sonstige Beinchenform
flach: 0
mittel: 0
steil: 25
Optische Trennung von Körper
und Beinchen ist nicht generell
möglich. Körper und Beinchen
gleichmäßig hell ausleuchten.
Umriß messen.
Gullwing Beinchen (SO, QFP)
Beleuchtungsebene HelligkeitHelligkeitHelligkeit
flach: 120 - 140
mittel: 40 - 60
steil: 0 - 10
flach: 120
mittel: 40
steil: 10 - 20
Optische Trennung von Körper
und Beinchen ist nicht generell
möglich.
Beinchen:
Umriß:
Meßmethode:
flach: 0
mittel: 0
steil: 10 - 20
flach: 0
mittel: 0
steil: 20 - 40
