5.7.7.6 Allgemeine Hinweise zur Einstellung der Beleuchtungswerte
–
Es ist in der Regel vorteilhafter, das Bauelement heller als zu dunkel zu beleuchten. Eine Abbildung in der
Sättigung ist einer kontrastarmen Abbildung vorzuziehen.
–
Die Beleuchtung ist dann optimal eingestellt, wenn nur die Beinchen und nicht der Bauelementekörper
abgebildet werden.
–
Gelingt es Ihnen nicht, eine deutliche Trennung in der Abbildung zwischen Körper und Beinchen zu erzie-
len, empfehlen wir Ihnen Körper und Beinchen gleichmäßig auszuleuchten und danach den Umriß zu
messen.
5.7.8 Einstellen der BE-Beleuchtung an der 6er Revolverkopfkamera
5.7.8.1 Allgemeines zur Beleuchtungstechnik
Ziel der Beleuchtungseinstellung ist es, die Beinchen eines Bauelements möglichst kontrastreich abzubilden.
Zugleich kommt es darauf an, die Darstellung des Bauelementekörpers zu unterdrücken.
Diese Anleitung soll Ihnen helfen, bestmögliche Beleuchtungsparameter zu ermitteln. Dabei sind die Vorga-
ben in dieser Anleitung nicht als starres Regelwerk zu verstehen. Gehen Sie vielmehr zunächst nach der
Anleitung vor und ändern Sie dann selbst die Parameter ab, wenn dies notwendig sein sollte. Es gibt sicher-
licht das eine oder andere Bauelement, dessen Beinchen sich mit anderen als den in dieser Anleitung vorge-
schlagenen Werten besser darstellen lassen.
Das Beleuchtungssystem besteht aus zwei verschiedenen Beleuchtungsebenen, deren Intensitäten Sie ein-
zeln programmieren können. Durch Anwahl oder Kombination der einzelnen Beleuchtungsebenen läßt sich
die Beleuchtung für ein breites Bauelementespektrum optimal anpassen.
Flache Beleuchtungsebene
Die flache Beleuchtungsebene dient zur Beleuchtung von BGAs,
µ
BGAs, Flip-Chips, J-Lead (PLCC), Melfs
und Bauelementen mit konvexen Anschlüssen. Sie hebt Körper- und Beinchenkanten hervor. Zur Abbildung
von hellen Bauelementekörpern und Keramikbauteilen ist sie allerdings weniger geeignet.
Steile Beleuchtungsebene
Hauptanwendung der steilen Beleuchtungsebene sind spiegelnde Beinchen, Keramikbauteile und helle Bau-
elementekörper. Sie eignet sich weniger für spiegelnde Bauelementekörper, Flip-Chips und
µ
BGAs.
HINWEIS
Die meisten Bauelemente lassen sich nur mit einer Kombination aus diesen beiden Beleuchtungsebenen
optimal beleuchten. Nur in Ausnahmefällen gelingt es, Bauelemente mit nur einer Ebene optimal auszuleuch-
ten.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.7 Leitfaden zum Beschreiben von Gehäuseformen
Einrichter 5 - 133
5.7.8.2 Falschfarbendarstellung
Die Falschfarbendarstellung dient zur aussagekräftigen, objektiven Beurteilung der Beleuchtung. Dabei wird
ein Helligkeitswert in einer Farbe dargestellt.
Für eine Messung wird ein Kontrast von mindestens 4 Farbstufen zwischen Beinchen und Körper benötigt. Im
Menü ’Beleuchtung’ des GF-Manipulators werden Bauelemente in der Falschfarbendarstellung auf dem Stati-
onsrechner-Monitor angezeigt.
5.7.8.3 Einstellwerte für die Beleuchtung von Bauelementen
Zum Standardbauelementespektrum gehören Chips (0603 bis 2220), Tantalkondensatoren, Melf-Bauele-
mente, PLCCs, QFPs, SOs, SOJs, TSOPs, ICs, Leistungsbauelemente, Flip-Chips,
µ
BGAs und BGAs.
Für die nachstehend aufgeführten Bauelemente verwendet der GF-Interpreter im Stationsrechner die in Abb.
5.7.11 aufgelisteten, voreingestellten Beleuchtungsparameter:
–
Chips (0603 bis 2220)
–
Tantalkondensatoren (BE-Körper, nicht spiegelnd)
–
Melf
–
PLCC, QFP, SO, SOJ, TSOP, ICs, Leistungs-ICs
–
Flip-Chips,
µ
BGAs, BGAs
Zu den Sonderbauelementen zählen
–
Leistungstransistoren
–
Stecker
–
PLCC-Sockel
–
Quarze
In der Regel brauchen Sie die Beleuchtungsparameter für die Bauelemente nicht zu verändern.
Farbstufe Helligkeit
weiß hell
gelb
orange
rot
braun
grün
hellblau
blau
violett
schwarz dunkel
Tab. 5.7.5 Umwandlungstabelle für die Falschfarbendarstellung am 6er Revolverkopf
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.7 Leitfaden zum Beschreiben von Gehäuseformen Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 134 Einrichter

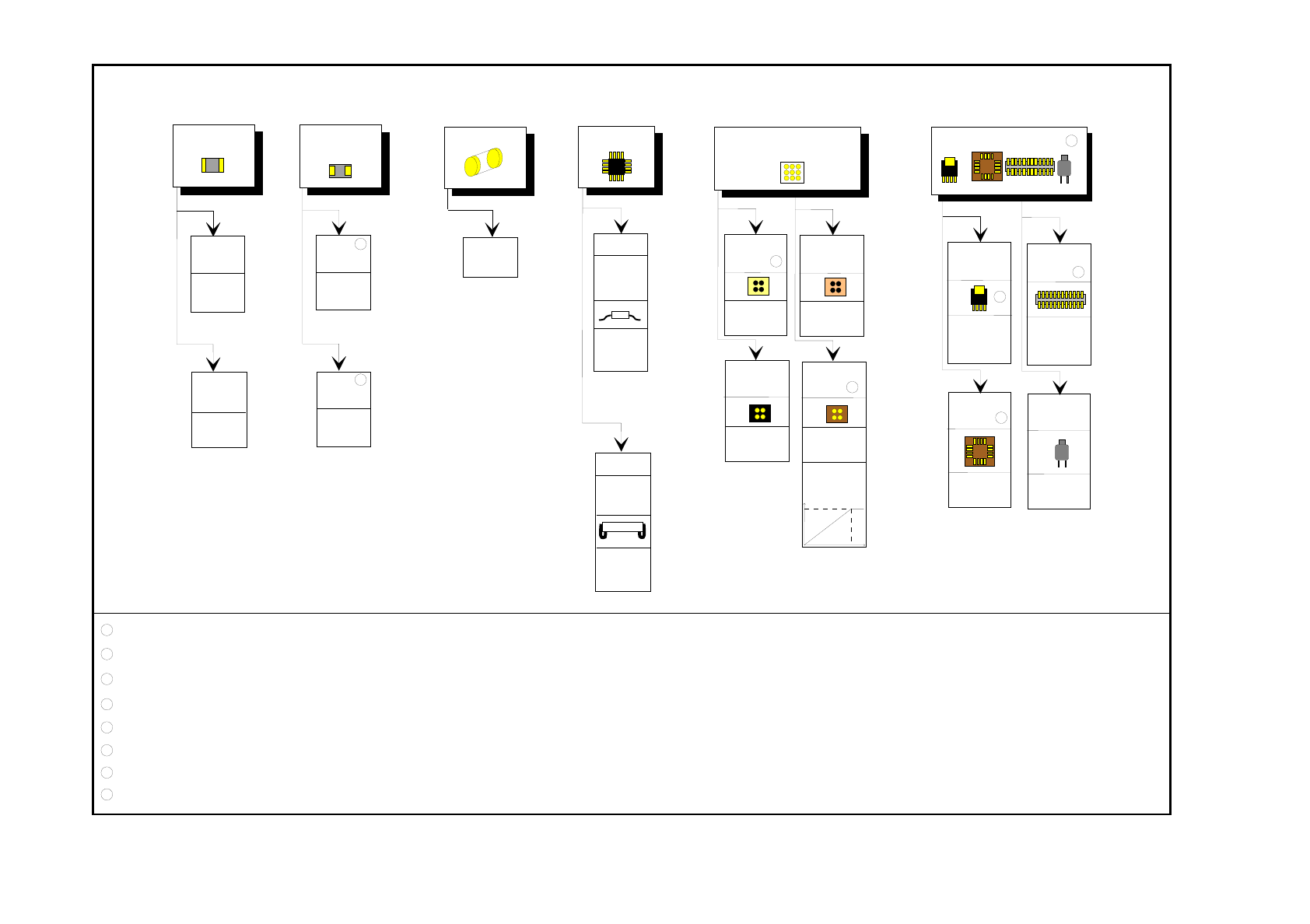

Abb. 5.7.11 Beleuchtungsparameter für Bauelemente an der 6er Revolverkopfkamera (32x32)
Einstellen der Beleuchtung von Bauelementen
Chip
IC
Melf
BGA
Tantal
Kondensator
flach: 150
steil: 150
J-Lead
PLCC
flach: 70
steil: 140
Keramik-
BGA
flach: 0
steil: 255
Plastik-
BGA
0805 und
größer
flach: 200
steil: 120
0603
flach: 255
steil: 50
Allgemein
flach: 120
steil: 150
flach: 255
steil: 130
flach: 200
steil: 0
Gullwing
SO, SOT,
TSOP
QFP,
Sonderbauelemente
Leistungs-
transistor
flach: 255
steil: 150
PLCC-
Sockel
flach: 0- 30
steil:150-200
Stecker
flach: 0
steil:150-200
Quarz
flach: 200
steil:120-180
TBGA
glänzend
flach: 200
steil: 0
TBGA
matt
flach: 0
steil:150-200
ca. 180
255
Falls nötig,
folgende Farb-
tafel verwenden
1
Spiegelnd
flach: 255
steil: 40
8
6
2
7
5
3
4
6
1
2
3
4
5
Nicht für spiegelnde Bauelemente verwenden.
Negativen Ballkontrast bei der Ballabbildung verwenden.
Die Beschreibung darf nur die innerste Ballreihe enthalten. Negativen Kontrast verwenden.
Vorbehaltlich der Bestückbarkeit der Bauelemente. Die Prüfung muß für jeden Typ erfolgen.
7
Die Kante der großen Kühlfläche ist bei einigen Exemplaren herstellungsbedingt stark unregelmäßig. Im Zweifel nicht für die Messung benützen.
Bis zu PLCC 52 Sockel. Auf korrekte Pipette achten!
Falls nötig, wie ein BGA beschreiben.
8
Als FDC beschreiben. Meßmodus Size + Lead
