5.9 BE testen: Ergänzungen zu den 80F
4
bzw.
80F
4
-6-Automaten
An den 80F
4
bzw. 80F
4
-6 Automaten haben Sie die Möglichkeit, Fine-Pitch-Bauelemente bis zu einer maxi-
malen Kantenlänge von 55 mm mit der IC-Kamera optisch zu zentrieren. Dabei wird bei Bauelementen ab
einer Kantenlänge von 32 mm die Mehrfachmessung verwendet. Darüber hinaus können Sie BGAs mit der
IC-Kamera optisch zentrieren.
Die Mehrfachmessung wird jedesmal ausgelöst, wenn Sie die Optionen ’BE messen’ oder ’BE prüfen’ aufru-
fen.
Für die Mehrfachmessung gelten die folgenden Bedingungen:
1. Die Anzahl der durchzuführenden Messungen wird vom MVS-System nach einem bestimmten Algorith-
mus ermittelt. In diesen Algorithmus gehen zum Beispiel die Bauelementegröße und die Toleranzwerte
ein.
2. Im MVS-System sind die Kombination verschiedener Meßmethoden festgelegt. Sie können die Kombina-
tion und Hexparameter nicht verändern.
Mit der FC-Kamera können Sie Fine-Pitch-Bauelemente und Flip-Chips optisch zentrieren.
Für Erläuterungen und Definitionen zu den BGAs, Flip-Chips und deren Meßmethoden siehe Abschnitt
5.6.4.4, Seite 5 - 82
Informationen zur Ballmodell-Beschreibung finden Sie in Abschnitt 5.6.4.11 ab Seite 5 - 98.
Im Menü ’Meßmodus ändern’ (siehe Abschnitt 5.6.4.13, Seite 5 - 100) haben Sie die Möglichkeit, unter-
schiedliche Meßmethoden anzuwählen, zu aktivieren und die zugehörigen Meßparameterwerte abzuändern.
Sicherheitshinweise zu den BE-Visionsystemen am 80F
4
bzw. 80F
4
-6 Automaten
GEFAHR
OOO
An den Sicherheitseinrichtungen des 80F
4
bzw. 80F
4
-6 Automaten oder am IC- bzw. Flip-Chip-Modul dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kameras fest
im Automaten installiert sind (EN 60825-1 bzw. IEC 825).
Abb. 5.9.1 Kennzeichnung der Laserklasse 1
Laser Klasse 1
5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.9 BE testen: Ergänzungen zu den 80F4 bzw. 80F4-6-Automaten Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 140 Einrichter
5.9.1 Menü ’Gehäuseformauswahl’
Nach Anwahl des Menüs ’Bauelement testen’ wird das Menü ’Gehäuseformauswahl’ aufgeklappt. Sie können
damit eine Gehäuseform und den entsprechenden Kameratyp bestimmen.

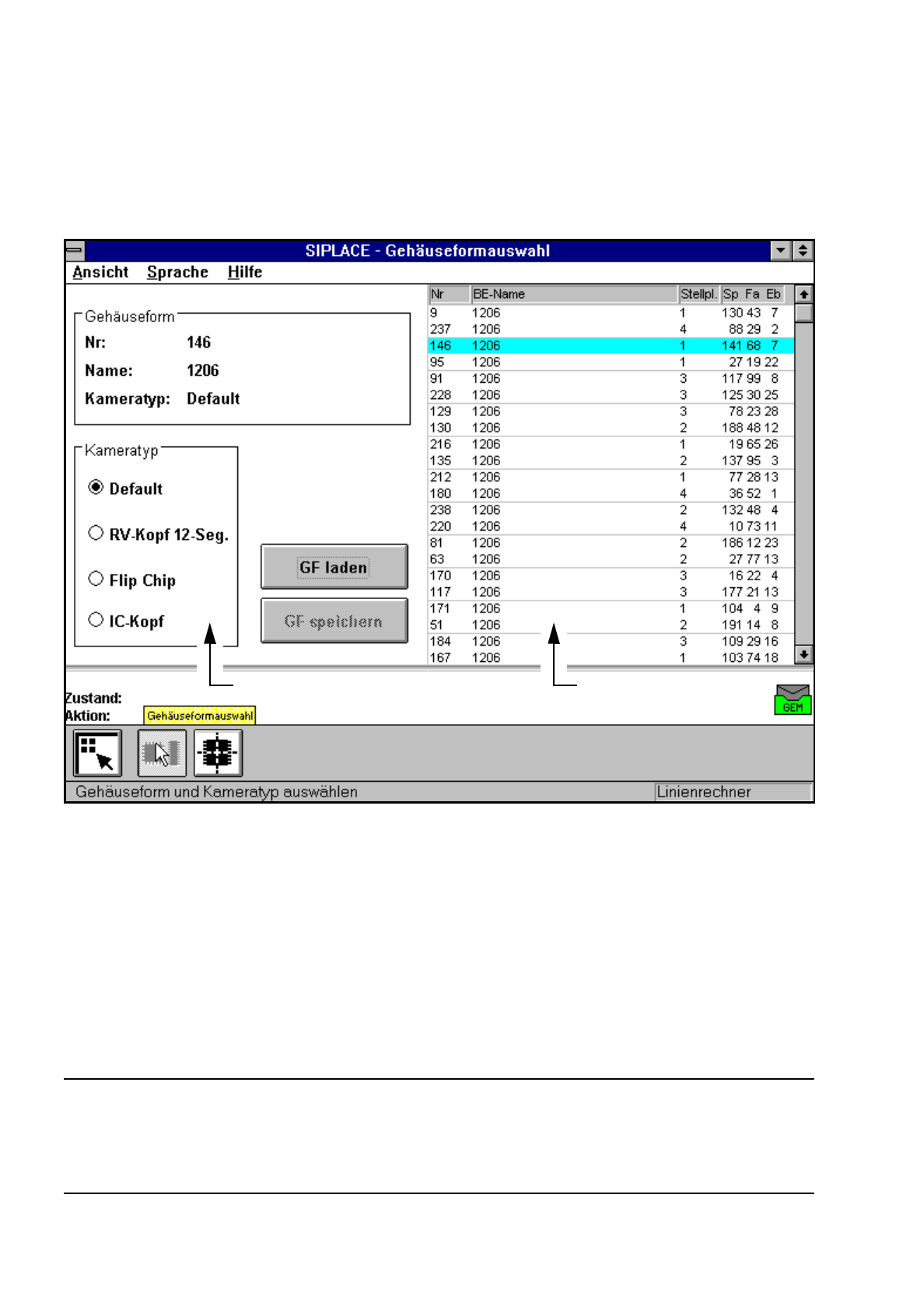

Abb. 5.9.2 Menü ’Gehäuseformauswahl’
Hatten Sie zuvor Meßbedingungen oder GF-Daten geändert, werden Sie gefragt, ob Sie die Daten verwerfen
oder speichern wollen. Die Beschreibung dazu finden Sie unter Abschnitt 5.6.3 ab Seite 5 - 71.
Das nach dieser Abfrage aufgeklappte Menü unterscheidet sich zu dem der 80S-20 lediglich dadurch, daß
der 80S-20-Automat mit je einem BE-Visionsystem an den beiden Revolverbestückköpfen ausgestattet ist,
während der 80F
4
/F
4
-6-Automat ein BE-Visionsystem am 12er bzw. 6er Revolverkopf besitzt und bis zu zwei
BE-Visionsysteme am Automatenständer für den IC-Bestückkopf eingesetzt werden können. Das BE-Visi-
onsystem mit IC-Kamera zentriert Fine-pitch-Bauelemente und BGAs, das BE-Visionsystem mit FC-Kamera
zentriert Flip-Chips und Fine-pitch-Bauelemente.
HINWEIS
Wählen Sie den Kameratyp Revolverkopf, IC-Kopf bzw. IC-Kopf/Flip-Chip-Kamera nur dann an, wenn Sie
Bauelemente des gleichen Typs sowohl mit dem 12er bzw. 6er Revolverkopf als auch mit dem IC-Kopf
bestücken wollen.
Optionsfeld ’Kameratyp’ Listenfeld
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.9 BE testen: Ergänzungen zu den 80F4 bzw. 80F4-6-Automaten
Einrichter 5 - 141
●
Markieren Sie mit dem Mauszeiger ein Bauelement im Listenfeld bzw. das Visionsystem im Optionsfeld
’Kameratyp’.
●
Klicken Sie das Feld ’GF laden’ an. Die Daten werden an das Programm übergeben.
●
Klicken Sie das Symbol ’Grundansicht’ an, brechen Sie den Dialog ohne Abspeichern ab und kehren Sie
zum Menü ’Grundansicht zurück.
5.9.2 Menü ’Bauelement testen’
5.9.2.1 Option ’BE-Typ einstellen’
Beim 80F
4
bzw. 80F
4
-6 Automaten wurde das Menü ’Bauelement testen’ (Beschreibung siehe Abschnitt
5.9.2, Seite 5 - 141) um die Option ’BE-Typ einstellen’ erweitert.
Abb. 5.9.3 Menü ’Bauelement testen’ (80F
4
bzw. 80F
4
-6)
Bei Anwahl dieser Option wird folgende Schaltfläche aufgeklappt.
