Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ... Ausgabe 07/97 ab Softwareversion SR.403.xx 6.1 Wenn Sie die SIPLACE-Linie einschalten Einric hter 6 - 3 Dieses Kapitel e nthält eine A nzahl von T heme n, in …

6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6

Ausgabe 07/97 ab Softwareversion SR.403.xx

6 - 2 Einrichter

Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ...

Ausgabe 07/97 ab Softwareversion SR.403.xx 6.1 Wenn Sie die SIPLACE-Linie einschalten

Einrichter 6 - 3

Dieses Kapitel enthält eine Anzahl von Themen, in die Erfahrungen eingeflossen sind, die beim Betrieb der

Automaten gewonnen wurden.

Wir wollen Sie dabei unterstützen, durch vorbeugende Fehlervermeidung Maschinenstillstandszeiten zu mini-

mieren. Darüber hinaus erschien es uns sinnvoll, sogenannte Bediener- und Einrichterprofile zu erstellen, um

durch diese Aufgabenteilung eine möglichst hohe Effizienz der Automaten zu erreichen.

6.1 Wenn Sie die SIPLACE-Linie einschalten

6.1.1 Linienrechner starten

●

Schalten Sie den Monitor ein.

●

Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein. Nach etwa 2 Min. erscheint ein Dialog-

fenster.

●

Geben Sie im Feld ’AUTXXXXX login’

plr

ein (X = Platzhalter für die Kennung).

●

Drücken Sie die RETURN-Taste.

●

Geben Sie das Paßwort ein und drücken Sie erneut RETURN.

Nach etwa 3 Min. erscheint das ’Desktop’-Menü (Stammfenster) am Bildschirm.

Ist keine Paßworteingabe erforderlich, drücken Sie die RETURN-Taste zweimal in Folge.

6.1.2 Stationen starten

ACHTUNG

Schalten Sie die Stationen und die Peripherie erst ein, wenn am Monitor des Linienrechners das ’Desktop’-

Menü angezeigt wird. Es könnten sonst Kommunikationsprobleme auftreten.

Ehe Sie den Automaten einschalten ...

●

Überprüfen Sie, ob der Automat an die Strom- bzw. Druckluftversorgung angeschlossen ist.

●

Zeigen die Manometer den erforderlichen Betriebsdruck an?

●

Führen Sie eine Sichtprüfung an den Automaten durch. Achten Sie insbesondere darauf, daß sich keine

Hindernisse im Verfahrbereich der Portale befinden.

●

Kontrollieren Sie, daß sich die z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.

●

Schließen Sie die Schutzhauben.

●

Überprüfen Sie, daß sich im Diskettenlaufwerk des Stationsrechners keine Diskette befindet.

●

Schalten Sie den Automaten mit dem Hauptschalter ein. Bei angeschlossenem Linienrechner und ein-

wandfreier Kommunikation erscheint nach ca. 2 Min. das Hauptmenü für die Benutzerklasse ’Bediener’.

6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6

6.1 Wenn Sie die SIPLACE-Linie einschalten Ausgabe 07/97 ab Softwareversion SR.403.xx

6 - 4 Einrichter

HINWEIS:

Achten Sie darauf, daß während des Datentransfers vom Linienrechner zum Stationsrechner der rote Button

„Bearbeiten anhalten“ aufleuchten muß (siehe Punkt A der Abb. 6.1.1)

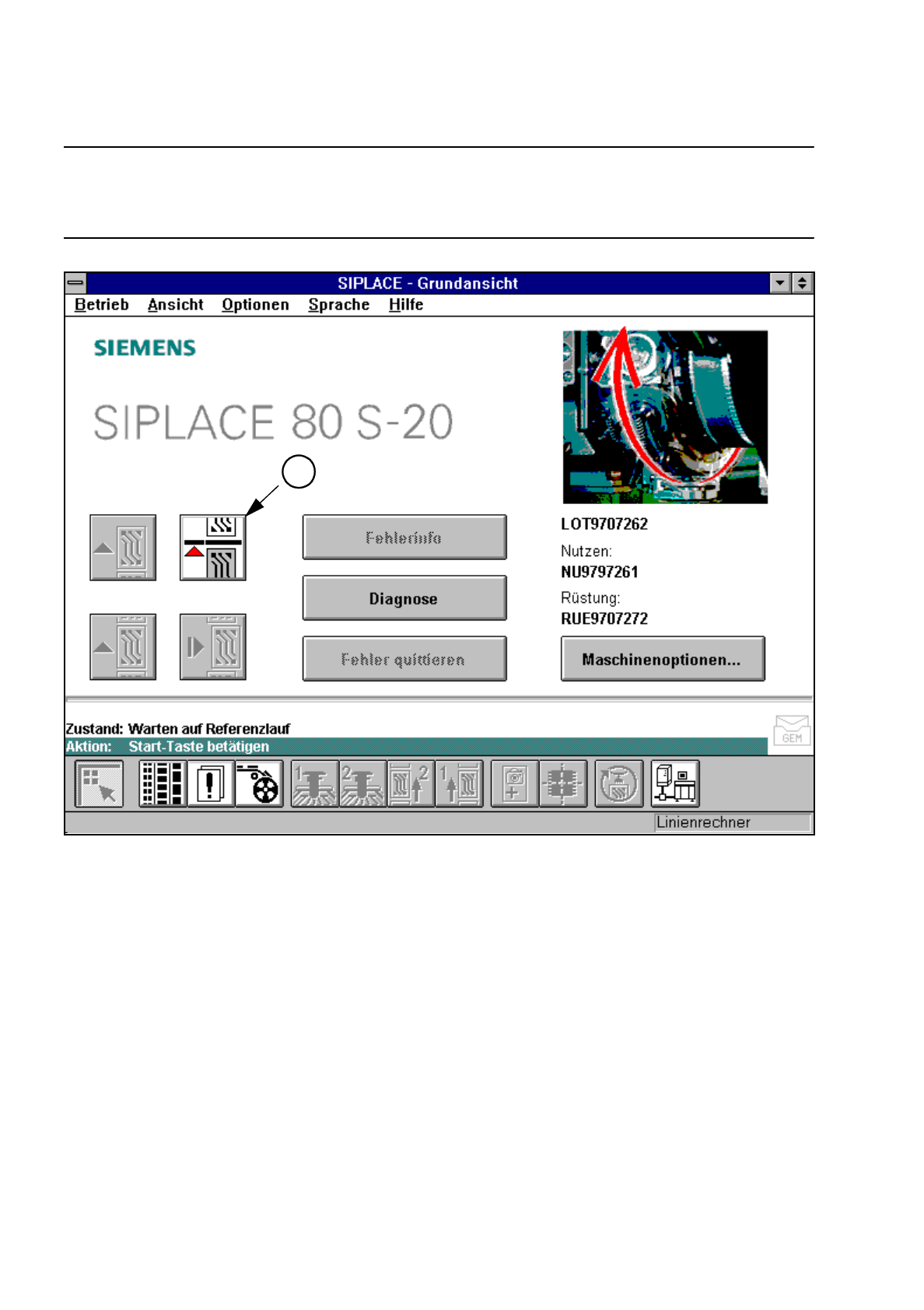

Abb. 6.1.1 Menü Grundansicht - Eingabeaufforderung für den Start des Automaten

●

Drücken Sie nach der Aufforderung am Bildschirm eine der grünen, runden Starttasten auf der Eingabe-

oder Ausgabeseite.

Die „Zustand“-Zeile am Bildschirm zeigt die Aktion an, die gerade ausgeführt wird.

In der Zeile „Aktion“ unmittelbar darunter (grün unterlegt) werden Aktionen angezeigt, die Sie ausführen

sollen.

Nach Abschluß der Referenzpunktfahrt ist der Automat betriebsbereit.

6.1.3 Flußdiagramm SIPLACE-Linie einschalten

Das folgende Flußdiagramm zeigt die Aktionen von Linienrechner, Automat und Bediener während des Ein-

schaltens und des Hochfahrens der SIPLACE-Linie.
