Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ...
Ausgabe 07/97 ab Softwareversion SR.403.xx 6.8 Wie Sie Spurfehler vermeiden
Einrichter 6 - 15
6.8 Wie Sie Spurfehler vermeiden
●
Achten Sie darauf, daß die Zuführmodulbereiche sauber sind und sich keine losen Bauelemente im
Zuführmodulbereich bzw. unter den Zuführmodulen befinden.
●
Sorgen Sie dafür, daß die Stellflächen der Zuführmodule und insbesondere die Magnetleiste der BE-
Tische sauber und eben sind.
●
Füllen Sie Bauelemente rechtzeitig nach.
●
Spleißen Sie die Gurte rechtzeitig. In der Regel bedeutet dies, daß Sie das Anspleißmaterial vorbereiten,
wenn sich noch ca. 1,5 m Gurt auf der Rolle befindet.
●
Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf dem Bauelementetisch einsetzen
oder von dort entfernen. Es handelt sich um Präzisionsgeräte.
●
Achten Sie beim Einsetzen der Zuführmodule darauf, daß Sie nicht versehentlich die Programmtasten
drücken. Dadurch könnte sich beispielsweise bei 8mm S-Zuführmodulen der Takt von 4 mm auf 2 mm ver-
stellen.
●
Schließen Sie die Zuführmodulklappen, weil diese im offenen Zustand leichter beschädigt werden.
●
Achten Sie bei 8mm S-Zuführmodulen darauf, daß Bauelemente > 3mm von der vorderen Kerbe der
Abholposition und Bauelemente < 3mm von der hinteren Kerbe der Abholposition abgeholt werden.
●
Prüfen Sie, ob alle Stecker der Zuführmodule an der richtigen Stelle eingesteckt sind.
6.8.1 ... beim 2 x 8 mm Gurtzuführmodul
●
Kontrollieren Sie die Module auf äußere Beschädigung:
–
Ist die Klappe beschädigt?
–
Hat sich das Folienabzugsblech verformt?
–
Ist die Gurtandruckfeder verformt oder ausgeleiert?
Versehen Sie die Module mit der entsprechenden Fehlermeldung und tauschen Sie sie aus.
●
Spannen Sie den Folienabzug vor.
●
Kontrollieren Sie die Folienabzugskraft.
–
Wird die Folie eingezogen, so erhöhen Sie die Abzugskraft.
–
Reißt die Folie, so stellen Sie die Abzugskraft schwächer ein.
●
Sind die Abzugsrollen schwergängig, so reinigen oder justieren Sie diese.
●
Tauschen Sie die Abzugsrollen rechtzeitig gegen leere aus und stellen Sie leere Rollen an der Maschine
bereit.
●
Prüfen Sie, ob Sie die Gurtabzugsfolie über die kleine Umlenkrolle gelegt haben.
●
Prüfen Sie, ob die Gurtabzugsfolie verdreht ist.
6.8.2 ... beim 8mm-S Gurtzuführmodul
●
Öffnen Sie nie die Abdeckklappe, ohne zuvor den Abdeckfolienabzug zu entlasten.
●
Stellen Sie die Abholposition und die Teilung des Gurts anhand der Kurzanleitung ein, die jedem Gurtzu-
führmodul beigefügt ist.
●
Führen Sie das Gurtmaterial über die Feder in das Gurtzuführmodul ein.
6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6
6.8 Wie Sie Spurfehler vermeiden Ausgabe 07/97 ab Softwareversion SR.403.xx
6 - 16 Einrichter
6.8.3 ... beim Linearzuführmodul
●
Stellen Sie die Rüttlerklappen so ein, daß sich zwischen Bauelement bzw. Zuführmagazin und Klappe ein
Spalt von 0,1 mm ergibt.
●
Stellen Sie die Rüttlerintensität richtig ein, weil sich die Bauelemente sonst verkeilen. Wir empfehlen, für
den Siplace Automaten den Typ 3 zu verwenden.
●
Wählen Sie das richtige Zuführmagazin aus. Dabei gilt:
–
Entnahmeöffnung < 1,5 x BE-Länge
–
Magazinhöhe < 1,5 x BE-Höhe
●
Stellen Sie sicher, daß das Zuführmagazin auf der Magnetleiste plan aufliegt und sauber ist.
●
Füllen Sie die Linearzuführmodule rechtzeitig nach, d. h. wenn sich der Bauelementestand der roten Mar-
kierung nähert. Das Magazin ist dann nur noch zu einem Drittel gefüllt.
6.8.4 ... beim Gurtcontainer
●
Setzen Sie die Zwischenbleche richtig ein (siehe Abb. 6.5.2, Seite 6 - 11)
●
Versehen Sie große Gurtrollen mit Steckachsen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ...
Ausgabe 07/97 ab Softwareversion SR.403.xx 6.8 Wie Sie Spurfehler vermeiden
Einrichter 6 - 17
6.8.5 BE-Koordinatensystem und Abholwinkel

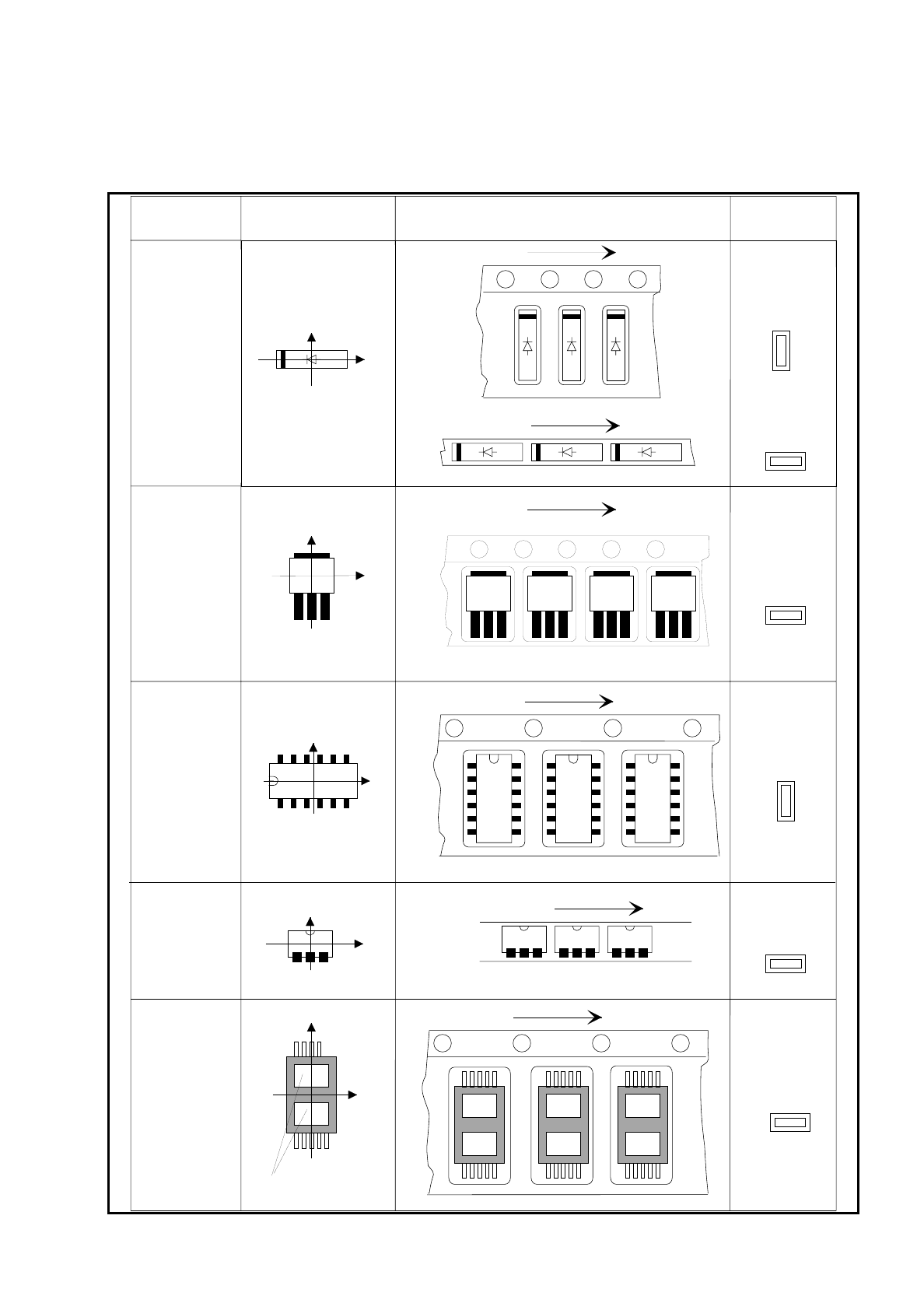

Abb. 6.8.1 Lage des Bauelements und sein Abholwinkel
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Stangen-
magazin:
Spezial-
bauelement
Chip-
bauelemente
gepolt
0402
2220
Gehäuse-
typ
0°-Beschreibungslage Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
Gurt:
Stangen-
magazin:
Gurt:
Gurt:
Y
X
Y
X
Löcher
Y
X
Y
X
Die Anode muß zur
positiven X-Achse
ausgerichtet sein.
