6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6
6.8 Wie Sie Spurfehler vermeiden Ausgabe 07/97 ab Softwareversion SR.403.xx
6 - 16 Einrichter
6.8.3 ... beim Linearzuführmodul
●
Stellen Sie die Rüttlerklappen so ein, daß sich zwischen Bauelement bzw. Zuführmagazin und Klappe ein
Spalt von 0,1 mm ergibt.
●
Stellen Sie die Rüttlerintensität richtig ein, weil sich die Bauelemente sonst verkeilen. Wir empfehlen, für
den Siplace Automaten den Typ 3 zu verwenden.
●
Wählen Sie das richtige Zuführmagazin aus. Dabei gilt:
–
Entnahmeöffnung < 1,5 x BE-Länge
–
Magazinhöhe < 1,5 x BE-Höhe
●
Stellen Sie sicher, daß das Zuführmagazin auf der Magnetleiste plan aufliegt und sauber ist.
●
Füllen Sie die Linearzuführmodule rechtzeitig nach, d. h. wenn sich der Bauelementestand der roten Mar-
kierung nähert. Das Magazin ist dann nur noch zu einem Drittel gefüllt.
6.8.4 ... beim Gurtcontainer
●
Setzen Sie die Zwischenbleche richtig ein (siehe Abb. 6.5.2, Seite 6 - 11)
●
Versehen Sie große Gurtrollen mit Steckachsen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ...
Ausgabe 07/97 ab Softwareversion SR.403.xx 6.8 Wie Sie Spurfehler vermeiden
Einrichter 6 - 17
6.8.5 BE-Koordinatensystem und Abholwinkel
Abb. 6.8.1 Lage des Bauelements und sein Abholwinkel
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Stangen-
magazin:
Spezial-
bauelement
Chip-
bauelemente
gepolt
0402
2220
Gehäuse-
typ
0°-Beschreibungslage Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
Gurt:
Stangen-
magazin:
Gurt:
Gurt:
Y
X
Y
X
Löcher
Y
X
Y
X
Die Anode muß zur
positiven X-Achse
ausgerichtet sein.
6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6
6.8 Wie Sie Spurfehler vermeiden Ausgabe 07/97 ab Softwareversion SR.403.xx
6 - 18 Einrichter

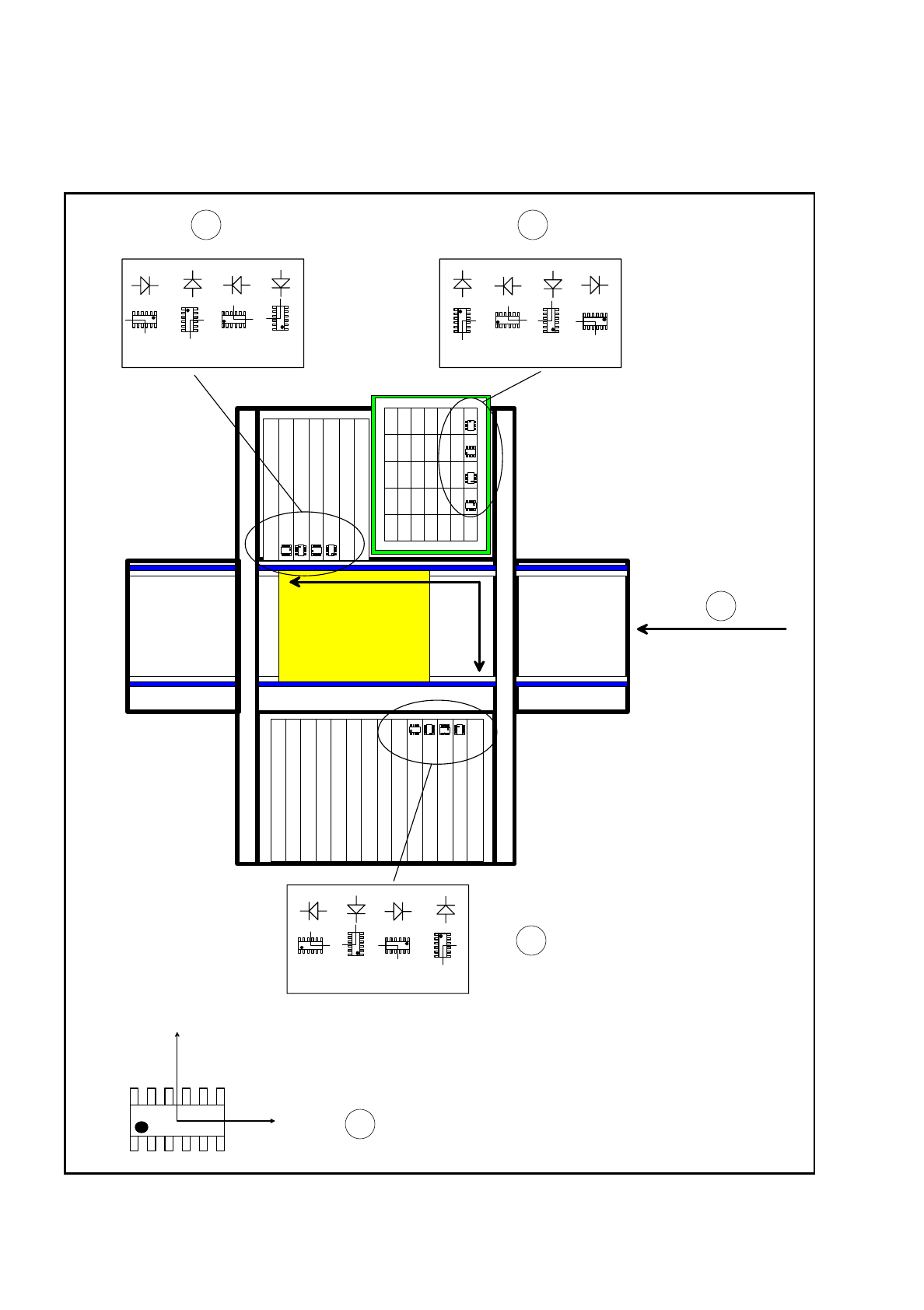

6.8.6 Abholwinkel der Bauelemente kontrollieren
Abb. 6.8.2 Abholwinkel der Bauelemente kontrollieren
0° 90°
180° 270°
X
component-removal belt
0°
90°
180°
270°
0°
90° 180° 270°
Y
0°
90°
180°
270°
0°
90°
180°
270°
0°
90°
180°
270°
Y
X
MKS
12
4
3
5
