Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose 7 - 11 Abb. 7.2.2 Grundbildschirm Diagnose - Legende zu Abb . 7.2. 2 ➀ Info Butt on ➁ Diagnos e b…
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 10
7.2.2 Grundbedienung
Tritt während der Bearbeitung der Leiterplatte ein Fehler auf, wird dieser Fehler im Statusfenster angezeigt.
●
Klicken Sie die Schaltfläche
Diagnose
.

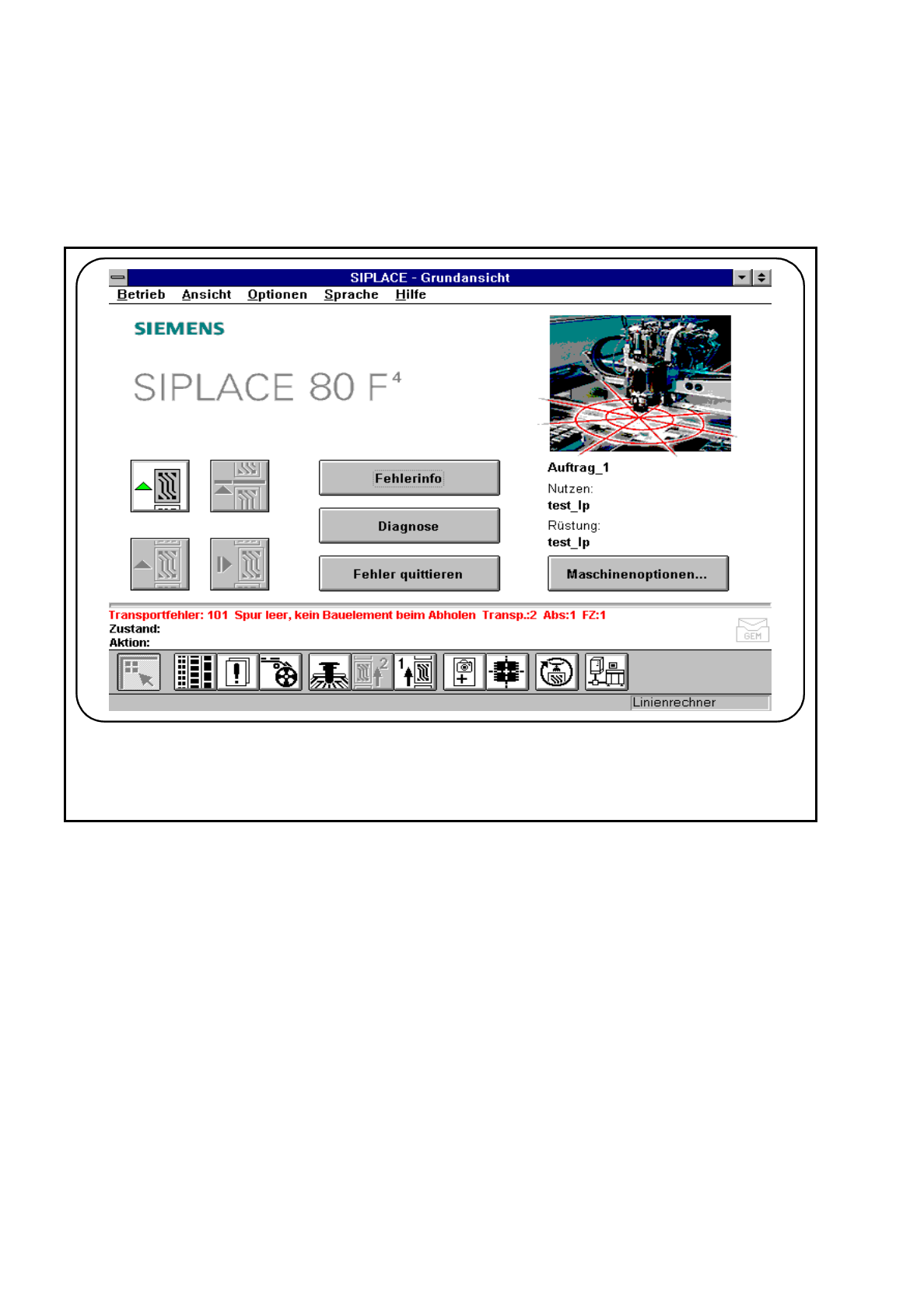

Abb. 7.2.1 Diagnose zur Fehlermeldung Nr. 101
●
Über den Bildschirm der Stationssoftware wird die Grundansicht der Diagnose angezeigt.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 11
Abb. 7.2.2 Grundbildschirm Diagnose
- Legende zu Abb. 7.2.2
➀
Info Button
➁
Diagnose beenden
➂
Zurück zum Diagnose Grundbildschirm
➃
Diagnose Schaltflächen
HINWEIS
Die Symbol -und Statusleiste des Grundmenüs der Stationssoftware bleibt am Bildschirm dargestellt und es
kann in diese Ansicht gewechselt werden.
Wollen Sie wieder in die Diagnose wechseln, müssen Sie die Schaltfläche
Diagnose
wieder Klicken.
1 2 3 4
☞
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 12
7.2.2.1 Info Button
●
Falls Informationen zu bestimmten Menüs vorhanden sind, wird der Info Button angezeigt.
HINWEIS
Diese Informationen müssen beachtet, und über den Info Button angezeigt werden.
●
Klicken Sie den Symbolknopf Info Button.
Abb. 7.2.3 Beispiel für Information anzeigen
- Legende zu Abb. 7.2.3
➀
Weitere Fenster aufblättern (falls vorhanden)
➁
Angezeigtes Fenster zurückblättern (falls vorhanden)
➂
Weitere Informationen anzeigen (wenn aktiv)
➃
Angezeigtes Fenster nach oben blättern
➄
Angezeigtes Fenster nach unten blättern
➅
Angezeigtes Fenster drucken
➆
Zurück zum vorherigen Fenster
1 2 3 4 5 6 7
