7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR .403.xx 7 - 12 7.2.2.1 Info Button ● Falls Info rmatione n zu b estim mten Menüs vorhan den sind, wird d…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 11
Abb. 7.2.2 Grundbildschirm Diagnose
- Legende zu Abb. 7.2.2
➀
Info Button
➁
Diagnose beenden
➂
Zurück zum Diagnose Grundbildschirm
➃
Diagnose Schaltflächen
HINWEIS
Die Symbol -und Statusleiste des Grundmenüs der Stationssoftware bleibt am Bildschirm dargestellt und es
kann in diese Ansicht gewechselt werden.
Wollen Sie wieder in die Diagnose wechseln, müssen Sie die Schaltfläche
Diagnose
wieder Klicken.
1 2 3 4
☞
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 12
7.2.2.1 Info Button
●
Falls Informationen zu bestimmten Menüs vorhanden sind, wird der Info Button angezeigt.
HINWEIS
Diese Informationen müssen beachtet, und über den Info Button angezeigt werden.
●
Klicken Sie den Symbolknopf Info Button.

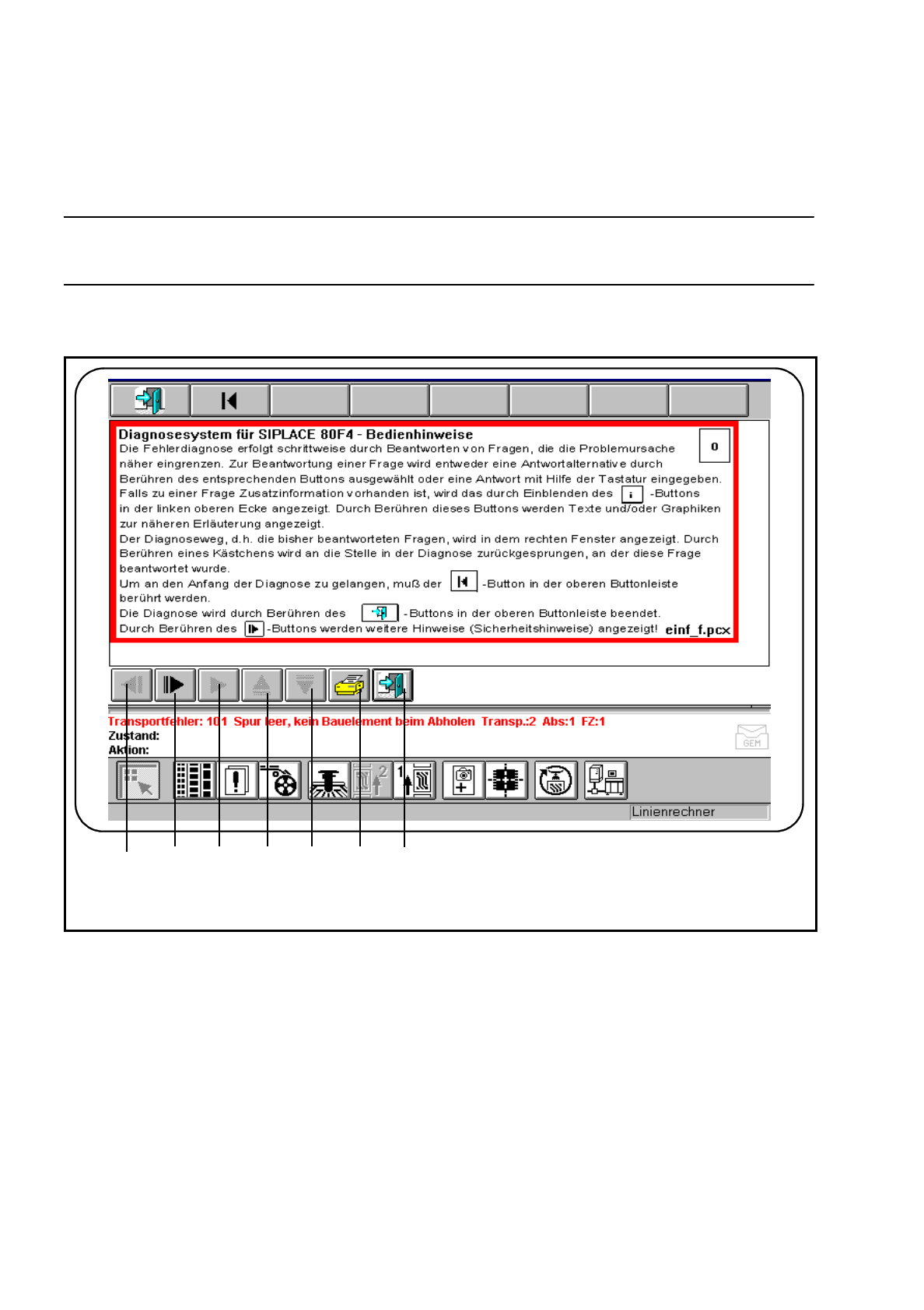

Abb. 7.2.3 Beispiel für Information anzeigen
- Legende zu Abb. 7.2.3
➀
Weitere Fenster aufblättern (falls vorhanden)
➁
Angezeigtes Fenster zurückblättern (falls vorhanden)
➂
Weitere Informationen anzeigen (wenn aktiv)
➃
Angezeigtes Fenster nach oben blättern
➄
Angezeigtes Fenster nach unten blättern
➅
Angezeigtes Fenster drucken
➆
Zurück zum vorherigen Fenster
1 2 3 4 5 6 7
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 13
7.2.2.2 Diagnose Schaltflächen
Sie können zwischen drei verschiedene Möglichkeiten wählen, um die Diagnose zu starten.
●
Diagnose mit automatischer Übernahme der Fehlermeldung
Durch Klicken auf diesen Button starten Sie die Diagnose für den, in der Statuszeile angezeigten Fehler.
●
Diagnose mit manueller Eingabe der Fehlermeldung
●
Klicken Sie auf diesen Buttton.
●
Geben Sie die Fehlernummer, für den Sie die Diagnose starten wollen, in das Eingabefeld ein und
bestätigen Sie mit Enter.

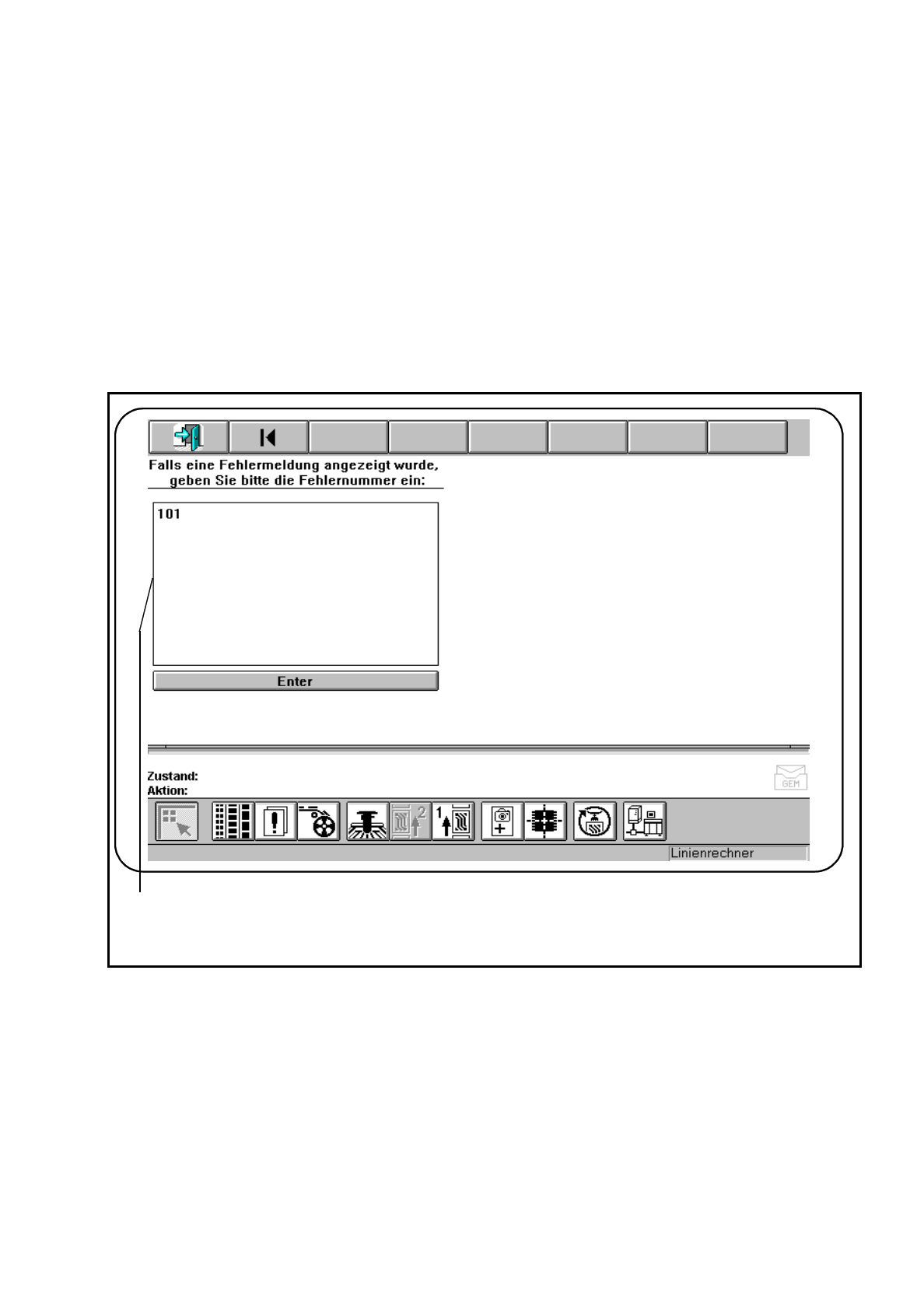

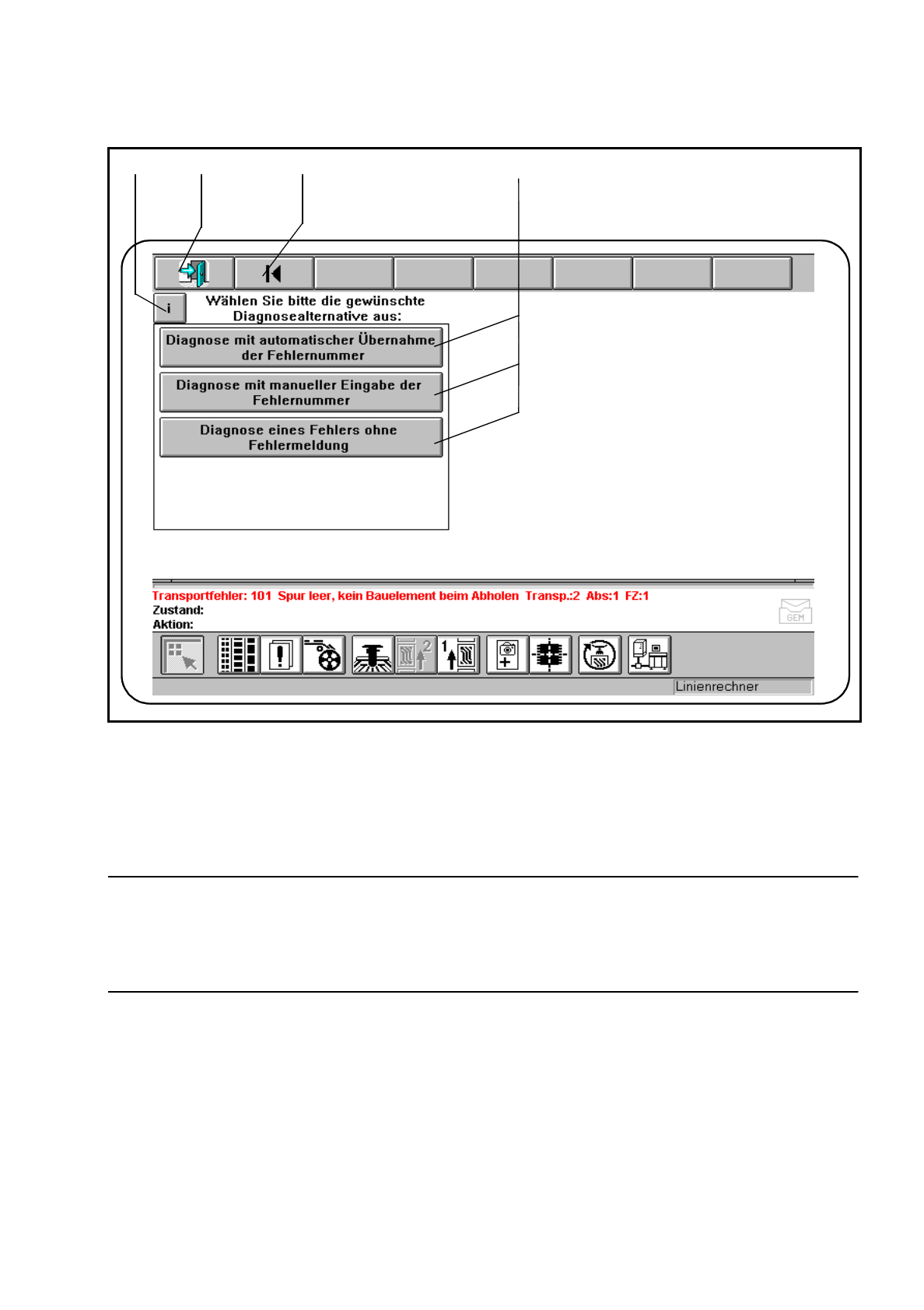

Abb. 7.2.4 Diagnose mit manueller Eingabe der Fehlermeldung
- Legende zu Abb. 7.2.4
➀
Eingabefeld
☞
