Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose 7 - 15 7.2.3 Vor gehensweise HINWEIS Die Vorgeh enswei se wird anhand ein es Be ispiel es mit Dia…
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 14
●

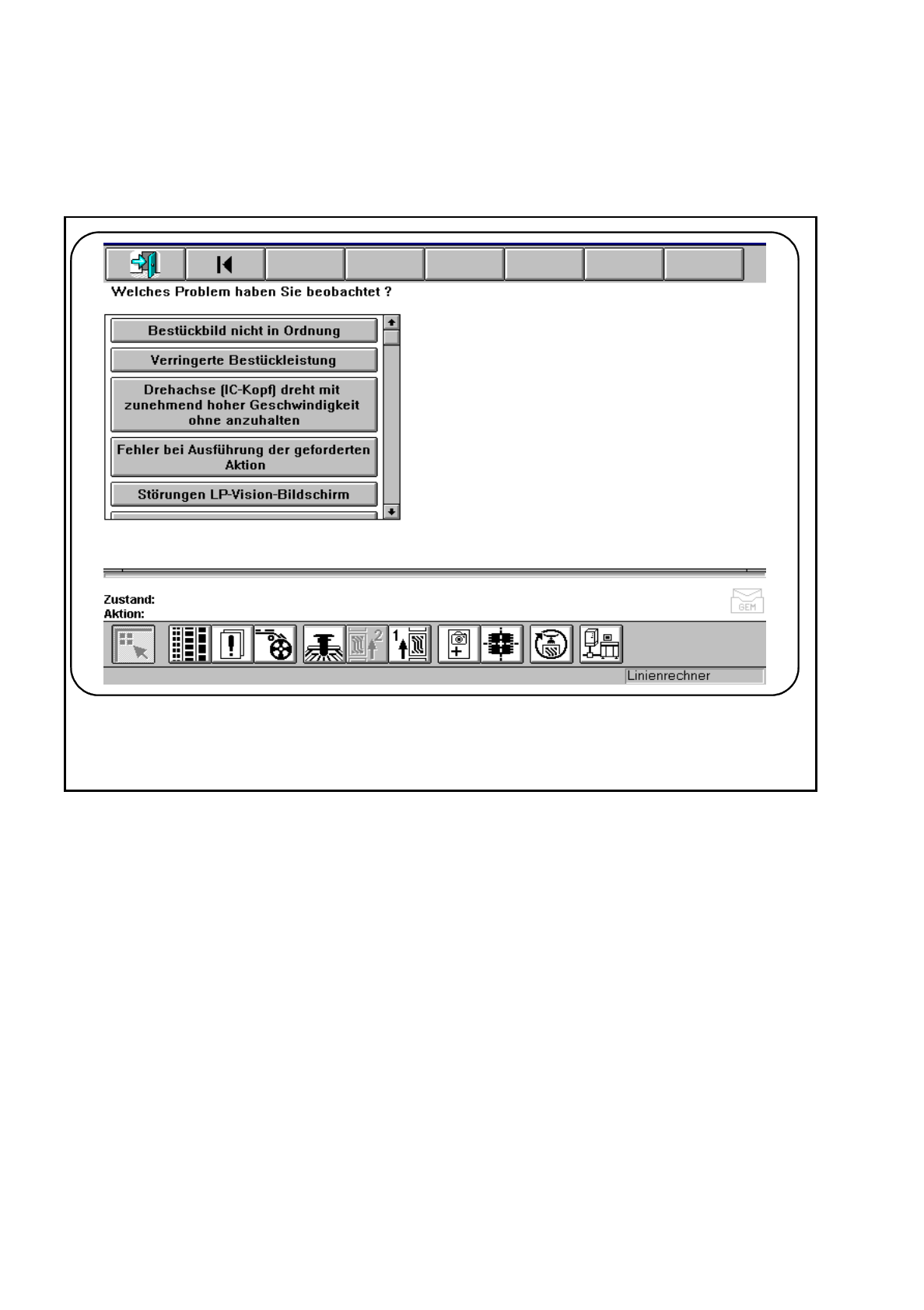

Diagnose eines Fehlers ohne Fehlermeldung
Durch Klicken auf diesen Button starten Sie die Diagnose für Fehler für die es keine Fehlermeldung gibt,
wie z.B verringerte Bestückleistung, schlechtes Bestückbild usw.
Abb. 7.2.5 Diagnose eines Fehlers ohne Fehlermeldung
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 15
7.2.3 Vorgehensweise
HINWEIS
Die Vorgehensweise wird anhand eines Beispieles mit
Diagnose mit automatischer Übernahme der Feh-
lermeldung
erklärt. Die Vorgehensweise ist für alle Diagnosemöglichkeiten und Fehlermeldungen identisch.
Tritt ein Fehler auf, wird die Fehlermeldung in der Statuszeile des Grundbildschirmes angezeigt
(siehe Abb. 7.2.1).
●
Klicken Sie die Schaltfläche Diagnose.
●
Klicken Sie die Schaltfläche
Diagnose mit automatischer Übernahme der Fehlermeldung.
●
Klicken Sie den
Info Button
und beachten Sie diese Informationen.
HINWEIS
Beachten Sie immer die Informationen falls ein
Info Button
angezeigt wird.

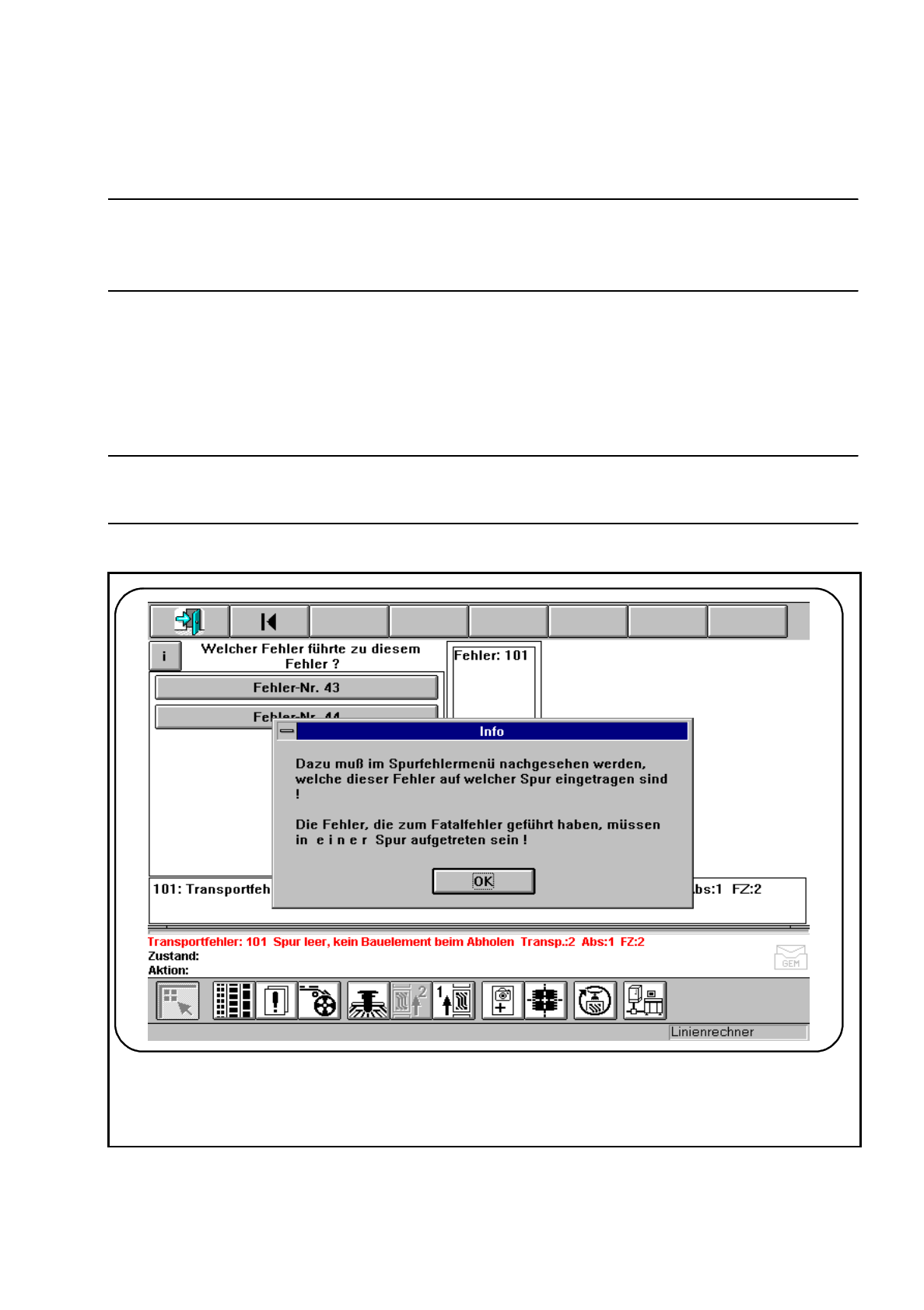

Abb. 7.2.6 Information zum jeweiligen Fehler abfragen
☞
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 16
●
Klicken Sie
OK
und beantworten Sie die geforderten Fragen indem Sie die entsprechenden Buttons Klik-
ken.

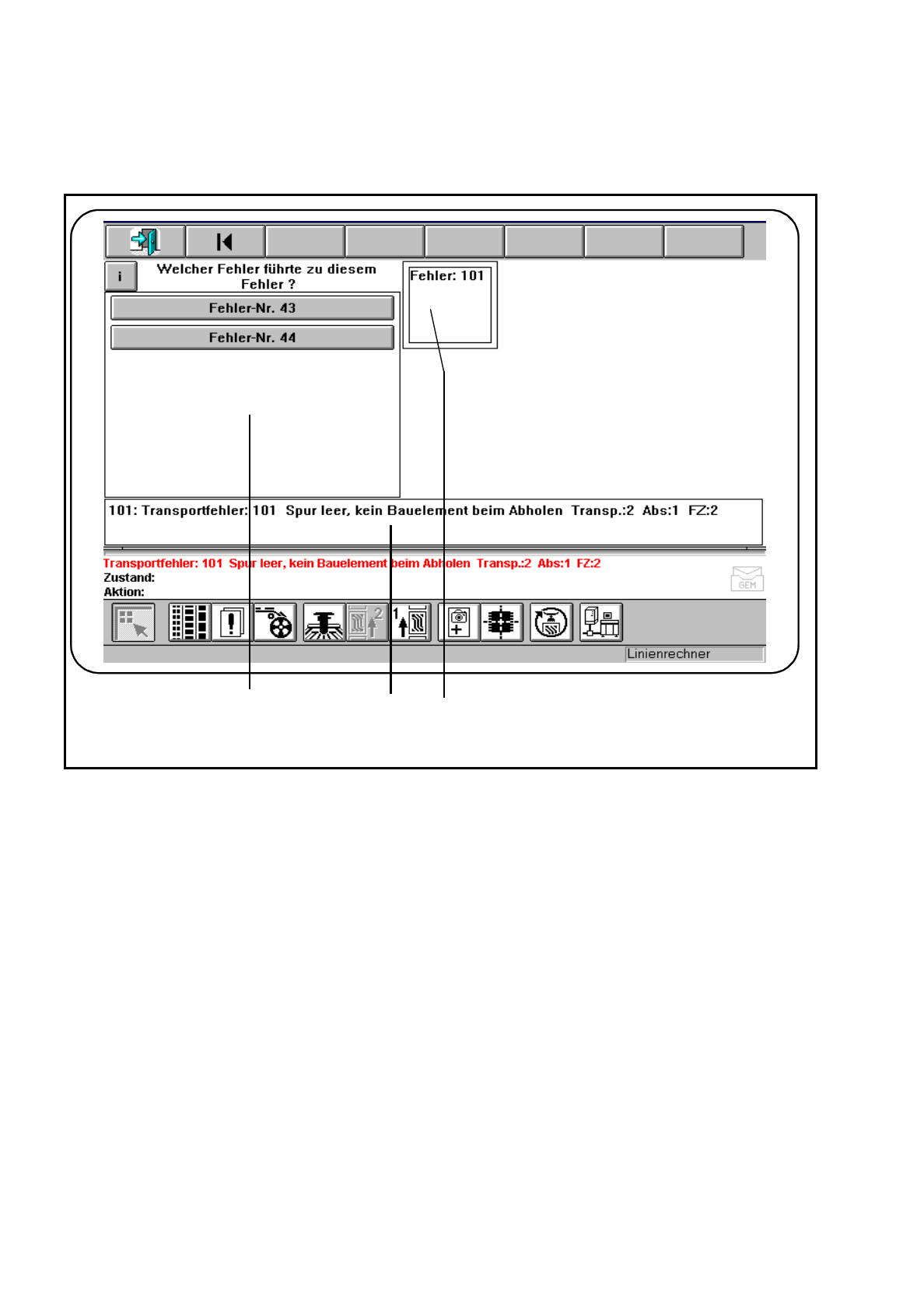

Abb. 7.2.7 Anzeigefenster im Diagnosemenü
- Legende zu Abb. 7.2.7
➀
Aktionsfenster
➁
Anzeigefenster Fehlermeldung
➂
Anzeigefenster Diagnoseweg
●
Aktionsfenster
Im Aktionsfenster erhalten Sie die Fragen zum jeweiligen Fehler und die Auswahlantworten die Sie beantwor-
ten müssen. Falls eine Information zu der jeweiligen Aktion vorhanden ist, erscheint hier der Info Button.
●
Anzeigefenster Diagnoseweg
Für jede Frage, die Sie für die Diagnose beantworten, wird hier ein Anzeigefenster eingeblendet. Durch Klik-
ken auf ein Anzeigefenster, können Sie in diese Frage wechseln.
●
Anzeigefenster Fehlermeldung
Hier wird die Fehlernummer des aufgetretenen Fehlers angezeigt.
☞
1
2 3
