7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR .403.xx 7 - 20 Abb. 7.2.11 Beispiel für Ursache/Maßnahme - Legende zu Abb. 7.2.11 ➀ Untere Butto nleiste…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 19
Abb. 7.2.10 Beispiel für eine geforderte Frage
●
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken
Nachfolgender Bildschirm wird dargestellt, wenn durch den Diagnoseweg die Ursache des Fehlers festge-
stellt wird.
☞
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 20

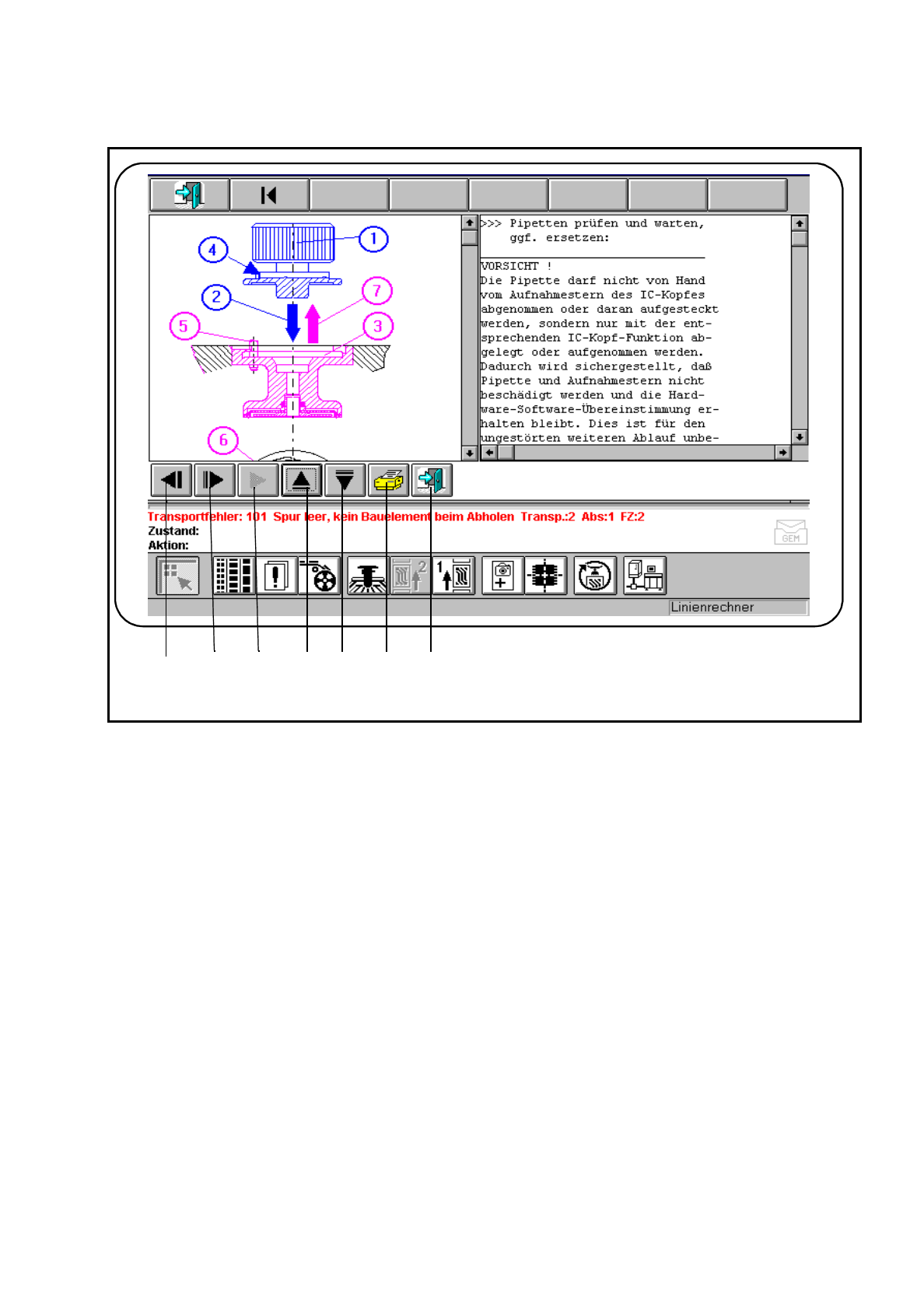

Abb. 7.2.11 Beispiel für Ursache/Maßnahme
- Legende zu Abb. 7.2.11
➀
Untere Buttonleiste
➁
Weitere Informationen aufblättern
➂
Fenster ausdrucken
➃
Zurück zum vorherigen Fragemenü
➄
Anzeigefenster für Ursache/Maßnahme
Im Anzeigefenster wird die mögliche Ursache für den aufgetretenen Fehler beschrieben, und eine Maßnahme
zur Behebung vorgeschlagen.
●
Sind Buttons in der unteren Buttonsleiste aktiv, können Sie weitere Informationen zur Behebung des Feh-
lers aufblättern. Klicken Sie den entsprechenden Button (siehe auch Abb. 7.2.12)
2 32 4 5
☞
1
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 21

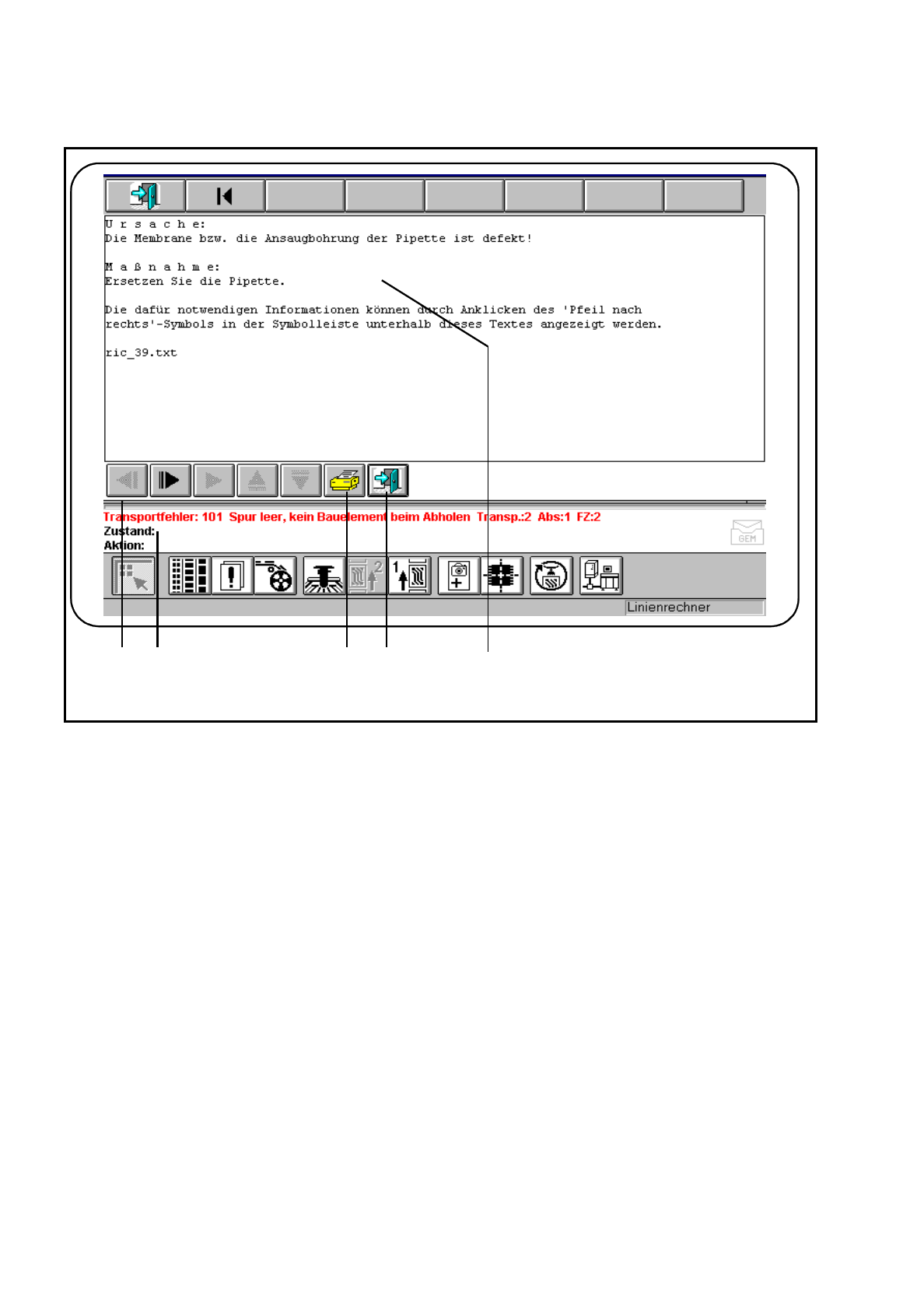

Abb. 7.2.12 Beispiel für weitere Informationen
- Legende zu Abb. 7.2.12
➀
Weitere Fenster aufblättern
➁
Angezeigtes Fenster zurückblättern
➂
Weitere Informationen anzeigen (wenn aktiv)
➃
Angezeigtes Fenster nach oben blättern
➄
Angezeigtes Fenster nach unten blättern
➅
Angezeigtes Fenster drucken
➆
Zurück zum vorherigen Fenster
●
Mit den aktiven Buttons können Sie alle Informationen in den Fenstern aufrufen und blättern.
1 2 3 4 5 6 7
